** دانلود صفحه اطلاعات **
SFTO2150SM-7048A3CT مشخصات.pdf

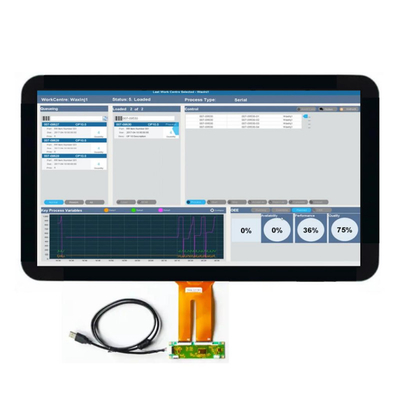

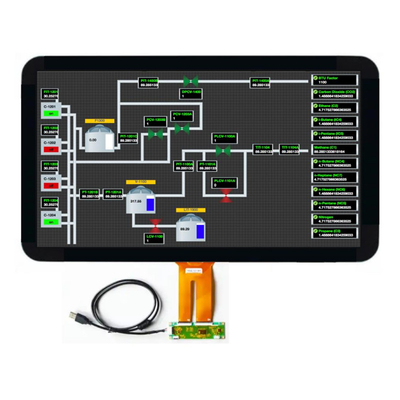

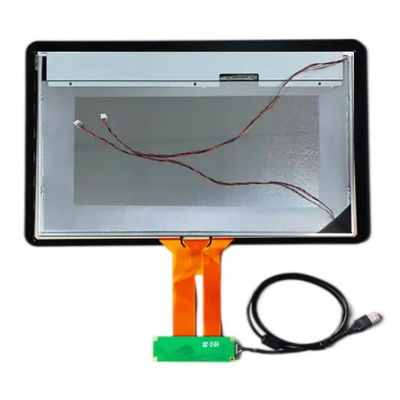

صفحه نمایش PCAP TFT 21.5 اینچ FHD 1920 * 1080 رزولوشن، LVDS 21.5 اینچ صفحه نمایش LCD TFT با راننده روشنایی LED توضیحات محصول
نمایشگر LCD TFT SFTO2150SM-7048A3CT PCAP یک ماژول LCD TFT متریکس فعال رنگی 21.5 اینچی است که از TFTs سیلیکون بی شکل (ترانزیستورهای فیلم نازک) به عنوان دستگاه های سوئیچ فعال استفاده می کند.SFTO2150SMT-7048A-CT ماژول صفحه نمایش LCD PCAP TFT دارای 21.5 اینچ منطقه فعال سنجیده شده قطری با رزولوشن های Full-HD (1920 پیکسل افقی با 1080 پیکسل عمودی) هر پیکسل به قرمز، سبز،نقاط آبی که در نوار عمودی ترتیب داده شده اند و این ماژول می تواند 16.7M ((گرده) ((6bit+2FRC) رنگ ها و طیف رنگی 72٪. درایور LED برای رانندگی با نور پس زمینه در این مدل ساخته شده است.
نمایشگر TFT SFTO2150SM-7048A3CT PCAP نشان دهنده گرافیک و متن بر روی 1920 × 3 × 1080 dotpanel با رنگ های 16.7M با استفاده از LVDS دو کانال، ورودی داده های 8 بیتی RGB و ارائه +3.ولتاژ تغذیه 3VDC برای رانش پنل TFT-LCDدر این صفحه نمایش SFTO2150SM-7048A3CT TFT LCD، فیلترهای رنگی برای عملکرد رنگی عالی برای تحقق تصاویر روشن تر و واضح تر، گنجانده شده است.این نمایشگر را برای استفاده در برنامه های چند رسانه ای بهینه می کند.بهترين منظره ها در همه ي جهت ها هستند
* نوع ذخایر
* رابط LVDS
* پاسخ سریع
* عمق رنگ 6 بیتی (Hi-FRC) ، نمایش 16.7M رنگ
* نور پس زمینه نوع لبه (LED)
* سازگار با RGB98٪ و NTSC45٪ (NTSC72٪ نیز در دسترس است)
* نسبت روشنایی و کنتراست بالا، انعکاس پایین و زاویه دید گسترده
* فقط DE (داده فعال)
* بدون Rohs و Halogen
* TEO 6.0، ES6.0 مطابق
* اصلاح گاما
ویژگی ها:
| کلمات کلیدی: |
21صفحه نمایش.5 اینچی PCAP TFT |
قطعنامه: |
1920*1080 پیکسل |
| اندازه LCD: |
495.6 X 292.2 X 10.57 میلی متر (بدون لمس) |
LCD با لمسی: |
526 X 324 X 15.16 میلی متر (با لمس) |
| منطقه فعال: |
476.064 ((H) X 267.786 ((V) mm |
رابط LCD: |
LVDS |
| رابط CTP: |
USB |
صفحه لمسی: |
CTP (پاشگاه لمسی ظرفیتی) |
| نورپردازی سطح: |
1000 Cd/m2 |
دمای عملیاتی: |
-10°C تا +60°C |
| دمای ذخیره سازی: |
-20°C تا +60°C |
نوع صفحه نمایش: |
زاویه های دید کامل IPS |
| درمان سطح: |
25درصد، 3 ساعت |
نسبت کنتراست: |
1000 |
| رنگ نمایش: |
16.7M |
طول عمر LED: |
30،000 ساعت |
| گواهی: |
ISO9001:2015 / ISO1400:2015 |
انطباق |
مطابقت با REACH و RoHS |
صفحه نمایش PCAP TFT 21.5 اینچ FHD 1920 * 1080 رزولوشن، LVDS 21.5 اینچ صفحه نمایش LCD TFT با راننده روشنایی LEDPبخش اولجادوگر
صفحه نمایش PCAP TFT 21.5 اینچ FHD 1920 * 1080 رزولوشن، LVDS 21.5 اینچ صفحه نمایش LCD TFT با راننده روشنایی LED محصولنقاشی
تعریف پین نمایش
1 RxO0- ورودی داده های دیفرانسیل منفی LVDS (داده های غیرمعمول)
2 RxO0+ ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول)
3 RxO1- ورودی داده های دیفرانسیل منفی LVDS (داده های غیرمعمول)
4 RxO1+ ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول)
5 RxO2- ورودی داده های دیفرانسیل منفی LVDS (داده های غیرمعمول)
6 RxO2+ ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول)
زمین 7 GND
8 RxOCLK- ورودی ساعت دیفرانسیل LVDS منفی (ساعت غیرمعمول)
9 RxOCLK+ ورودی ساعت دیفرانسیل LVDS مثبت (ساعت غیرمعمول)
10 RxO3- ورودی داده های دیفرانسیل منفی LVDS (داده های عجیب)
11 RxO3+ ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول)
12 RxE0- ورودی داده های دیفرانسیل منفی LVDS (داده های حتی)
13 RxE0+ ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی)
14 GND زمین
15 RxE1- ورودی داده های دیفرانسیل منفی LVDS (داده های حتی)
16 RxE1+ ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی)
زمین 17 GND
18 RxE2- ورودی داده های دیفرانسیل منفی LVDS (داده های حتی)
19 RxE2+ ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی)
20 RxECLK- ورودی ساعت دیفرانسیل منفی LVDS (ساعت برابر)
21 RxECLK+ ورودی ساعت دیفرانسیل منفی LVDS (ساعت برابر)
22 RxE3- ورودی داده های دیفرانسیل منفی LVDS (داده های حتی)
23 RxE3+ ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی)
24 GND زمین 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC هیچ اتصال
28 ولتاژ ورودی منبع برق VDD
29 ولتاژ ورودی منبع برق VDD
30 ولتاژ ورودی منبع برق VDD
تعریف پین USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
تاسیسات کارخانه و گواهینامه ها
لمس ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را ارائه می دهد.
ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
با ما تماس بگیرید
ما دوست داریم درباره پروژه های شما بشنویم، اگر سوالی دارید، می توانید با ما در sales2@saef.com.cn تماس بگیرید
