جزئیات محصول:
|
| کلمات کلیدی: | صفحه نمایش 13.3 اینچی TFT LCD | وضوح: | 1920*1080 پیکسل |
|---|---|---|---|
| اندازه LCD: | 305.1 x 178.5 x 2.45 mm (w/o لمس) | LCD با لمس: | 327.2 x 215.2 x 6.3 میلی‌متر (با لمس) |
| منطقه ی فعال: | 293.76 x 165.24 میلی متر | رابط LCD: | EDP |
| رابط CTP: | یو اس بی | صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی پروژکتیو) |
| درخشندگی سطحی: | 300 سی دی / متر مربع - 1000 سی دی / متر مربع | دمای عملیاتی: | -10 تا +60 درجه سانتیگراد |
| دمای ذخیره: | -20 تا +60 درجه سانتیگراد | نوع نمایش: | زاویه دید کامل IPS |
| درمان سطح: | 25درصد، 3 ساعت | نسبت کنتراست: | 1000 |
| رنگ نمایش: | 16.7 م | طول عمر LED: | 30000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD EDP TFT 13.3 اینچ,صفحه نمایش 13.3 اینچی TFT LCD,صفحه نمایش LCD TFT EDP,13.3 Inch TFT LCD Display,EDP TFT LCD Display |
||

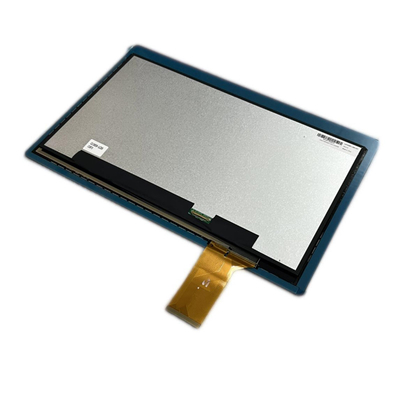

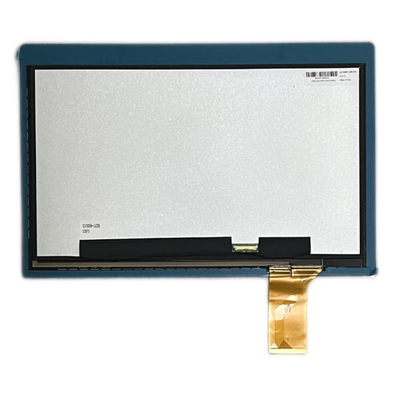

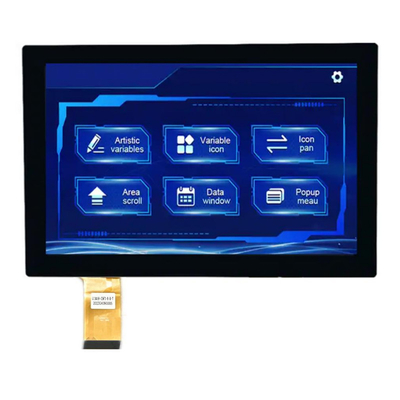

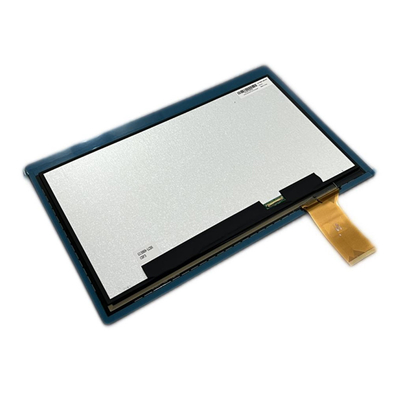

13صفحه نمایش LCD TFT 3 اینچی با لمس ظرفیتی پیش بینی شده، صفحه نمایش LCD TFT EDP 13.3 اینچی FHD 1920 * 1080 رزولوشنتوضیحات محصول
نمایشگر LCD TFT SFTO1330JD-7057A-CT یک ماژول LCD TFT متریکس فعال 13.3 اینچی با رنگ است که از سیلیکون TFT (ترانزیستورهای فیلم نازک) بی شکل به عنوان دستگاه های سوئیچ فعال استفاده می کند.SFTO1330JD-7057A-CT ماژول صفحه نمایش LCD TFT دارای 13.3 اینچ منطقه فعال سنجیده شده قطری با رزولوشن های Full-HD (1920 پیکسل افقی با 1080 پیکسل عمودی) هر پیکسل به قرمز، سبز،نقاط آبی که در نوار عمودی ترتیب داده شده اند و این ماژول می تواند 16.7M ((گرده) ((6bit+2FRC) رنگ ها و طیف رنگی 72٪. درایور LED برای رانندگی با نور پس زمینه در این مدل ساخته شده است.
نمایشگر LCD SFTO1330JD-7057A-CT TFT در حال نشان دادن گرافیک و متون بر روی 1920×3×1080 dotpanel با رنگ های 16.7M با استفاده از رابط eDP (Embedded Display Port) Ver1.2 و ارائه +3.ولتاژ تغذیه 3VDC برای رانش پانل TFT-LCDدر این صفحه نمایش LCD SFTO1330JD-7057A-CT TFT، فیلترهای رنگی برای عملکرد رنگی عالی برای تحقق تصاویر روشن تر و واضح تر، گنجانده شده است.این نمایشگر را برای استفاده در برنامه های چند رسانه ای بهینه می کند.بهترین دید در همه جهت ها.بدون کنترل LED با نور پس زمینه. مشخصات سرعت انتقال EDP: 2.7Gbps / 2 lane 8bit.
* نوع ذخایر
* رابط eDP
* پاسخ سریع
* عمق رنگ 6 بیتی (Hi-FRC) ، نمایش 16.7M رنگ
* نور پس زمینه نوع لبه (LED)
* سازگار با RGB98٪ و NTSC45٪ (NTSC72٪ نیز در دسترس است)
* نسبت روشنایی و کنتراست بالا، انعکاس پایین و زاویه دید گسترده
* فقط DE (داده فعال)
* بدون Rohs و Halogen
* TEO 6.0، ES6.0 مطابق
* اصلاح گاما
ویژگی ها:
| کلمات کلیدی: | 13صفحه نمایش LCD TFT.3 اینچی | قطعنامه: | 1920*1080 پیکسل |
|---|---|---|---|
| اندازه LCD: | 305.1 X 178.5 X 2.45 میلی متر (بدون لمس) | LCD با لمسی: | 327.2 × 215.2 × 6.3 میلی متر (با لمس) |
| منطقه فعال: | 293.76 × 165.24 میلی متر | رابط LCD: | EDP |
| رابط CTP: | USB | صفحه لمسی: | CTP (پاشگاه لمسی ظرفیتی) |
| نورپردازی سطح: | 300 Cd/m2 - 1000 Cd/m2 | دمای عملیاتی: | -10°C تا +60°C |
| دمای ذخیره سازی: | -20°C تا +60°C | نوع صفحه نمایش: | زاویه های دید کامل IPS |
| درمان سطح: | 25درصد، 3 ساعت | نسبت کنتراست: | 1000 |
| رنگ نمایش: | 16.7M | طول عمر LED: | 30،000 ساعت |
| گواهی: | ISO9001:2015 / ISO1400:2015 | انطباق | مطابقت با REACH و RoHS |
13صفحه نمایش LCD TFT 3 اینچی با لمس ظرفیتی پیش بینی شده، صفحه نمایش LCD TFT EDP 13.3 اینچی FHD 1920 * 1080 رزولوشن محصول Iجادوگر
13صفحه نمایش LCD TFT 3 اینچی با لمس ظرفیتی پیش بینی شده، صفحه نمایش LCD TFT EDP 13.3 اینچی FHD 1920*1080نقاشی
تعریف پین نمایش
1 NC بدون اتصال
2 H-GND زمین
3 LAN1_N لینک سیگنال مکمل _Lane1
4 LAN1_P پیوند سیگنال واقعی _Lane1
5 H-GND زمین
6 LAN0_N لینک سیگنال مکمل _Lane0
7 LAN0_P پیوند سیگنال واقعی _Lane0
8 H-GND زمین با سرعت بالا
9 AUXP ارتباط سیگنال واقعی _کانال کمکی
10 AUXN لینک سیگنال مکمل _کانال کمکی
11 زمین H-GND
12 منبع برق LCD_VCC، 3.3V (معمولاً)
13 منبع برق LCD_VCC، 3.3V (معمولاً)
14 BIST پانل خود آزمایش فعال
15 H-GND زمین
16 H-GND زمین
17 HPD HPD ((Hot Plug Detect) پین سیگنال
18 BL_GND زمین با سرعت بالا
19 BL_GND زمین با سرعت بالا
20 BL_GND زمین با سرعت بالا
21 BL_GND زمین با سرعت بالا
22 BL_EN نور پس زمینه روشن/ خاموش
۲۳ BL_PWM روشنایی عقب PWM Dimming
24 NC هیچ اتصال
25 NC هیچ اتصال
۲۶ قدرت روشنایی BL_PWR
۲۷ قدرت روشنایی BL_PWR
28 قدرت روشنایی BL_PWR
29 قدرت روشنایی BL_PWR
30 NC بدون اتصال
تعریف پین USB PCAB
1 VCC
دو تا USB
3USB+
4 GND
تاسیسات کارخانه و گواهینامه ها
لمس ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را در ترکیب ارائه می دهد.
ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، اشکال، درمان لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
