صفحه نمایش USB PCAP TFT 15.6 اینچ، صفحه نمایش LCD خارجی چین EDP 15.6 اینچ TFT با روشنایی سطحی 1000 نیت

صفحه نمایش USB PCAP TFT 15.6 اینچ، صفحه نمایش LCD خارجی چین EDP 15.6 اینچ TFT با روشنایی سطحی 1000 نیتتوضیحات محصول

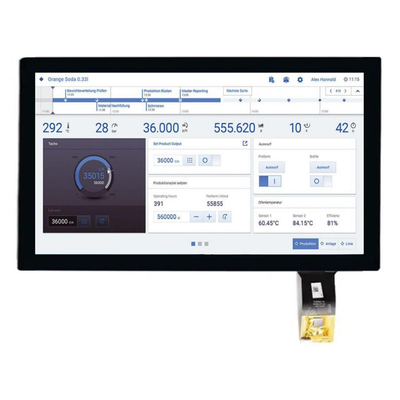

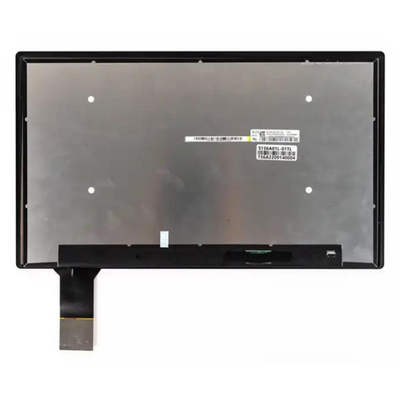

نمایشگر TFT SFTO1560SMT-7050A3-N PCAP یک ماژول LCD TFT متریکس فعال 15.6 اینچی با رنگ است که از TFT ′′های سیلیکونی بی شکل (ترانزیستورهای فیلم نازک) به عنوان دستگاه های سوئیچ فعال استفاده می کند. این ماژول دارای 15.5 اینچی است.6 اینچ به صورت قطری اندازه گیری شده فعال a rea با رزولوشن های Full-HD (1920 افقی توسط 1080 پیکسل عمودی آرایه)هر پیکسل به نقاط قرمز، سبز، آبی تقسیم شده است که در نوار عمودی ترتیب داده شده اند و این ماژول می تواند رنگ های 16.7M ((گرده سازی) ((6bit+2FRC) و طیف رنگی 45٪ را نشان دهد.راننده LED برای رانندگی با نور پس زمینه در این مدل ساخته شده است.

نمایشگر SFTO1560SMT-7050A3-N PCAP TFT نشان دهنده گرافیک و متن بر روی 1920 × 3 × 1080 dotpanel با رنگ های 16.7M ((8bit) با استفاده از رابط eDP (Embedded Display Port) Ver1.2 و ارائه +3.ولتاژ تغذیه 3VDC برای رانش پانل TFT-LCDدر این پانل SFTO1560SMT-7050A3-N TFT-LCD، فیلترهای رنگی برای عملکرد رنگی عالی برای تحقق تصاویر روشن تر و واضح تر، گنجانده شده است.این نمایشگر را برای استفاده در برنامه های چند رسانه ای بهینه می کند.بهترین دید در همه جهت ها.بدون کنترل LED با نور پس زمینه. مشخصات سرعت انتقال EDP: 2.7Gbps / 2 lane 8bit.

* نوع ذخایر
* رابط eDP
* پاسخ سریع
* عمق رنگ 6 بیتی (Hi-FRC) ، نمایش 16.7M رنگ
* نور پس زمینه نوع لبه (LED)
* سازگار با RGB98٪ و NTSC45٪ (NTSC72٪ نیز در دسترس است)
* نسبت روشنایی و کنتراست بالا، انعکاس پایین و زاویه دید گسترده
* فقط DE (داده فعال)
* بدون Rohs و Halogen
* TEO 6.0، ES6.0 مطابق
* اصلاح گاما

ویژگی ها:

صفحه نمایش USB PCAP TFT 15.6 اینچ، صفحه نمایش LCD خارجی چین EDP 15.6 اینچ TFT با روشنایی سطحی 1000 نیت محصول Iجادوگر

صفحه نمایش USB PCAP TFT 15.6 اینچ، صفحه نمایش LCD خارجی چین EDP 15.6 اینچ TFT با روشنایی سطحی 1000 نیت محصولنقاشی

مقدمه به eDP و تفاوت های آن با DP

Embedded DisplayPort (eDP) یک رابط پانلی نسل بعدی است که توسط انجمن استانداردهای الکترونیک ویدئویی (VESA) برای برنامه های تلفن همراه توسعه داده شده است.که نه تنها از رابط دیفرانسیل سیگنال ولتاژ پایین (LVDS) برتر است، اما همچنین بسیاری از ویژگی های جدید را برای کاهش مصرف برق سیستم در آخرین نسخه 1.4 مشخصات اضافه می کند،که انتظار می رود گسترش نفوذ eDP در بازار دستگاه های تلفن همراه را تسریع کند.در سال ۲۰۰۸، صنعت کامپیوتر برای اولین بار یک استاندارد جدید رابط انتقال ویدیو - DisplayPort جاسازی شده، که به عنوان eDP نیز شناخته می شود، برای پاسخگویی به نیازهای پانل های نمایش جاسازی شده منتشر کرد.eDP به تدریج رابط انتقال سیگنال فرقی ولتاژ پایین (LVDS) را جایگزین می کندشما می توانید به راحتی برنامه های کاربردی eDP را در انواع محصولات با پانل های نمایشگاهی جاسازی شده، از جمله رایانه های شخصی همه در یک، پیدا کنید.لپ تاپ هایا قرص.

eDP از استاندارد DisplayPort مشتق شده است و با گذشت زمان ، eDP به تعدادی از ویژگی های منحصر به فرد برای برنامه های صفحه نمایش جاسازی شده تبدیل شده است. آخرین eDP 1.4 منتشر شده توسط انجمن استانداردهای الکترونیک ویدیویی (VESA) در پایان سال 2012 شامل بسیاری از ویژگی های جدید برای کاهش مصرف برق سیستماکثر مردم از تفاوت های بین DisplayPort و eDP آگاه نیستند، اما موارد زیر رابطه و تفاوت بین این دو را مقایسه می کند.و ویژگی های منحصر به فرد و مزایای eDP را توضیح دهید.

برای تنظیم مشخصات eDP به استاندارد DisplayPort مراجعه کنید

اگر شما می خواهید eDP را درک کنید، ابتدا باید بدانید که DisplayPort چیست. از نظر مشخصات اساسی و پروتکل های ارتباطی در پایین رابط،eDP به طور کامل به DisplayPort اشاره داردپس DisplayPort چیست؟ DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applicationsدر مقایسه با رابط قدیمی، DisplayPort دارای مزایای زیادی است، زیرا از اتصال AC و طراحی سوئیچ ولتاژ پایین استفاده می کند.که با فرایندهای زیر میکروونی سازگار است و می تواند به طور مستقیم در اجزای مختلف خروجی تصویر ادغام شود، مانند واحد پردازش مرکزی (CPU) ، واحد گرافیک گرافیک (GPU) ، پردازنده برنامه (Application Processor) ، و غیره در انتهای گیرنده سیگنال ویدیویی،همچنین می تواند به طور مستقیم بر روی کنترل کننده زمان بندی پیچیده و بسیار یکپارچه Scalar و پانل LCD (TCON) اعمال شود.، که همچنین از فرایندهای زیر میکروونی استفاده می کنند. DisplayPort (از جمله eDP) تنها رابط ویدیویی است که از بسته ها برای انتقال اطلاعات ویدیویی و صوتی استفاده می کند.بنابراین ویژگی های جدید می تواند به طور مداوم اضافه شود در حالی که حفظ سازگاری خوب به عقب.

DisplayPort (از جمله eDP) بهترین رابط نمایش عملکردی است که در دسترس است، قادر به انتقال 60 فریم در ثانیه و داده های رنگی 30 بیتی در یک پانل رزولوشن 4K است.و تنها رابط صفحه نمایش است که می تواند چندین مانیتور را با یک دستگاه خروجی واحد از طریق یک هاب یا زنجیره ای پشتیبانی کند (eDP از آن پشتیبانی نمی کند). DisplayPort همچنین می تواند با انواع آداپتورهای نمایش خارجی مانند DisplayPort به VGA ، DVI یا HDMI استفاده شود.

تراشه پردازش تصویر می تواند هر دو DisplayPort و eDP را با همان لایه فیزیکی خروجی پشتیبانی کند. تفاوت های زیادی بین eDP و DisplayPort وجود دارد.بزرگترین تفاوت این است که eDP به طور خاص برای محیط هایی مانند لپ تاپ ها و تبلت هایی که از باتری استفاده می کنند طراحی شده استدر حالی که DisplayPort معمولاً زمانی استفاده می شود که یک منبع تغذیه خارجی وجود داشته باشد. بنابراین، بهره وری انرژی برای eDP بسیار مهم است و از صفحه نمایش چند صفحه پشتیبانی نمی کند.

مانند DisplayPort، eDP دارای سه معماری اساسی است

در زیر یک توصیف کوتاه از معماری اساسی DisplayPort، از جمله لینک اصلی، کانال کمکی و آموزش لینک DisplayPort ارائه شده است.کانال های اصلی انتقال داده های صوتی و تصویری، DisplayPort از سیگنال های متصل به AC استفاده می کند که با فرایندهای نیمه هادی زیر میکروانی که امروزه یا در آینده استفاده می شود سازگار است.پروتکل کدگذاری داده از همان روش کدگذاری 8b/10b به عنوان دیگر رابط های انتقال داده های دنباله ای مانند Universal Sequence Bus (USB) استفاده می کند، PCI Express (PCIe) ، SATA و غیره که از طریق آن فقط یک جفت از جفت های سیگنال دیفرانسیل برای انتقال داده ها و سیگنال های ساعت در همان زمان مورد نیاز است، بر خلاف LVDS، DVI،HDMI و زمان های دیگر که نیاز به خطوط ساعت مستقل دارندعلاوه بر اين the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed، بهبود عملکرد انتقال بی سیم سیستم و کاهش نیاز به طراحی محافظ RFI.

کانکتورهای استاندارد DisplayPort متشکل از چهار جفت خطوط سیگنال دیفرانسیل، یا چهار خط اصلی هستند که داده های ویدیویی را از طریق خطوط اصلی انتقال می دهند،و می تواند برای انتقال داده ها با استفاده از یکعلاوه بر این، DisplayPort سه سرعت انتقال مختلف را تعریف می کند، هر کدام با گزینه 1.62 گیگابیت در ثانیه، 2.7 گیگابیت در ثانیه یا 5.4 گیگابیت در ثانیه.از آنجایی که DisplayPort از روش کدگذاری 8b/10b استفاده می کند، که پس از رمزگذاری بیت های داده بیشتری را اضافه می کند، حداکثر سرعت انتقال داده ای که در واقع می تواند پشتیبانی شود: (4 کانال) x (5.4 گیگابایت / ثانیه در هر خط) x (8/10 Coding Overhead) = 17.28 گیگابایت / ثانیه است.یکی از ویژگی های مهم DisplayPort این است که برخلاف دیگر رابط های انتقال ویدیو، سرعت انتقال با سرعت پیکسل تغییر نمی کند، از یک سرعت انتقال ثابت استفاده می کند، مشابه یک کانال انتقال داده معمولی، بنابراین می تواند در کاربردهای مختلف مختلف استفاده شود.مانند نمایشگرهای چند صفحه ای با الزامات مختلف جریان زمانیعلاوه بر این، استفاده از نرخ انتقال ثابت همچنین می تواند طراحی مدار مرتبط با رابط انتقال با سرعت بالا را بهینه کند.و پدیده تداخل الکترومغناطیسی (EMI) و RFI قابل پیش بینی تر استتصاویر DisplayPort در پیک های کوچک با فواصل مناسب برای پذیرش نرخ ساعت پیکسل منتقل می شوند. کانال اصلی همچنین داده های CEA-861 InfoFrame را انتقال می دهد.اطلاعات نرخ نمونه برداری جریان صوتی، پخش صوتی و داده های ویژگی جریان اصلی، مانند نرخ پیکسل تصویر، فریم بندی ویدیو و داده های زمان بندی مانیتور).

کانال های AUX برای انتقال تنظیمات و دستورالعمل ها

کانکتور DisplayPort همچنین حاوی یک کانال کمکی انتقال دو طرفه مستقل است، که کانال AUX یا AUX به اختصار نامیده می شود.که برای انتقال تنظیمات و دستورات کنترل از دو خط سیگنال دیفرانسیل با سرعت یک جهت تنها حدود 1Mbit/s استفاده می کند، و بعدا برای استفاده بیشتر در eDP مورد بحث قرار می گیرد.استفاده از AUX شامل خواندن اطلاعات Extended Display Capability Identification (EDID) برای اطمینان از فرمت تصویر درست (درباره رابط های دیگر مانند LVDS)، VGA، DVI و HDMI از طریق I2C منتقل می شوند) محتوای آیتم های DisplayPort را که توسط صفحه نمایش پشتیبانی می شود، مانند تعداد کانال های اصلی، نرخ انتقال و موارد دیگر را بخوانید؛تنظیم پیکربندی های مختلف صفحه نمایش؛ ثبت وضعیت نمایش را بخوانید. EDID به طور یکنواخت تعریف شده و هیچ ارتباطی با رابط نمایش ندارد.و دیگر scratchpads در DPCD واقع شده اند (DisplayPort داده های پیکربندی) scratchpad در گیرنده DisplayPortفرآیند اتصال به افزایش قابلیت اطمینان کانال های اصلی کمک می کند. اتصال بخش مهمی از DisplayPort است.اتصال فرآیند است که در آن فرستنده DisplayPort و گیرنده قبل از انتقال داده ها یک اتصال ایجاد می کنند.اساساً، در طول فرآیند اتصال،فرستنده تنظیم ولتاژ مختلف آمپلیتود سوئیچ و دیگر ویژگی های سیگنال (پیش تاکید) تا زمانی که آن را به سطح ایده آل در گیرنده تنظیم می شودفرستنده و گیرنده با یکدیگر از طریق AUX ارتباط برقرار می کنند تا تعیین کنند که آیا اتصال موفق است و اتصال می تواند قابلیت اطمینان کانال اصلی را افزایش دهد.کاهش خطاهای داده، و تعویض تفاوت های الکتریکی ناشی از طول و انواع مختلف کابل ها،به خصوص تفاوت های ناشی از مسیر سیگنال در صفحه سیستم فرستنده و گیرنده. همچنین می تواند تغییرات الکتریکی ناشی از آسیب به کابل ها، کانکتورها یا خراب شدن سخت افزار را جبران کند. اتصال به محض روشن شدن اتصال DisplayPort کار می کند.,و قبل از انتقال داده های ویدئویی، اتصال یک سری از الگوهای داده های خاص را انتقال می دهد،و منبع می تواند چهار دامنه سیگنال مختلف و چهار سطح ویژگی های سیگنال مختلف را ارسال کندکل فرآیند اتصال می تواند از 500 میکرو ثانیه تا چند میکرو ثانیه طول بکشد، بسته به تعداد تنظیمات انجام شده.
برای ادامه (این را در محصول 15.6 اینچ بررسی کنید.)
