جزئیات محصول:
|
| تولید - محصول: | ماژول نمایشگر LCD گرافیک تک رنگ 128x64 | وضوح: | 128x64 نقطه |
|---|---|---|---|
| مشاهده جهت: | ساعت 12 | نوع LCD: | FSTN، مثبت |
| نوع پلاریزر: | انتقال دهنده | اندازه ماژول: | 49.0L×38.0W×2.85H میلی متر |
| منطقه مشاهده: | 46×27 میلی متر | آی سی درایور: | ST7565R |
| شماره پین: | 34 پین | رابط ها: | رابط 8080 MCU یا رابط 6800 MCU یا رابط SPI 4 خطی |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | ولتاژ تغذیه: | 3.3 ولت (مقدار معمولی) |
| طول عمر: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD گرافیکی 128x64,صفحه نمایش LCD گرافیکی تک رنگ FSTN,صفحه نمایش LCD گرافیک تک رنگ COG,FSTN Monochrome Graphic LCD Display,COG Monochrome Graphic LCD Display |
||
چین ماژول صفحه نمایش LCD گرافیک تک رنگ 128x64 ST7565R FSTN نمایش مثبت COG معرفی محصول
SAEF Technology SFBM12864YBA01 یک ماژول LCD گرافیکی تک رنگ 128x64 COG است.
| محصول: | ماژول نمایشگر گرافیک LCD تک رنگ 128x64 | قطعنامه: | 128x64 نقطه |
|---|---|---|---|
| جهت نمايش: | ساعت 12 | نوع صفحه LCD: | FSTN، مثبت |
| نوع قطب کش: | فرستنده | اندازه ماژول: | 49.0L×38.0W×2.85H ام |
| منطقه ي ديد: | 46×27 میلی متر | آي سي راننده: | ST7565R |
| شماره پین: | ۳۴ پین | رابط ها: | رابط 8080 MCU OR رابط 6800 MCU OR رابط 4 خط SPI |
| دمای عملیاتی: | -20°C تا +70°C | ولتاژ تغذیه: | 3.3V ((قیمت معمولی) |
| زمان عمر: | 40،000 ساعت | انطباق | مطابقت با REACH و RoHS |
رم داده نمایش (DDRAM)
رم داده های نمایش داده های پیکسل را برای صفحه LCD ذخیره می کند. این یک آرایه آدرس پذیر 65 ردیف به 192 ستون است. هر پیکسل را می توان هنگام تعیین آدرس صفحه و ستون انتخاب کرد.65 ردیف به 8 صفحه (صفحه 0 ~ صفحه 7) از 8 خط و صفحه 9 (صفحه 8) با یک خط (فقط D0) تقسیم شده استداده ها به 8 خط هر صفحه به طور مستقیم از طریق D0 به D7 نوشته می شود. داده های نمایش D0 به D7 از میکروپروسسر با خطوط مشترک LCD مطابقت دارد.کنترل کننده LCD و رابط MPU مستقل کار می کنند، داده ها را می توان در همان زمان که داده ها بدون فلک زدن در LCD نمایش داده می شوند، به RAM نوشت.
مدار آدرس صفحه
این مدار برای ارائه یک آدرس صفحه برای نمایش داده های RAM است. این شامل ثبت آدرس صفحه 4 بیتی است که فقط با دستور Set Page Address تغییر می کند.آدرس صفحه باید قبل از دسترسی به محتوای DDRAM تنظیم شود. آدرس صفحه 8 یک منطقه RAM ویژه برای آیکون ها است و نمایش داده های D0 فقط معتبر است.
مدار آدرس ستون
دایره آدرس ستون دارای یک شمارنده پیش تنظیم 8 بیتی است که آدرس ستون را به RAM داده نمایش (DDRAM) ارائه می دهد. آدرس ستون DDRAM توسط دستور Set Column Address مشخص می شود.آدرس ستون مشخص شده با هر دسترسی خواندن / نوشتن داده های نمایش افزوده می شود (+1). این اجازه می دهد تا به داده های نمایش MPU به طور مداوم دسترسی پیدا شود. پرچم کنترل MY می تواند ترتیب خروجی پد های COM را معکوس کند.و پرچم MX اجازه می دهد تا به معکوس رابطه بین آدرس ستون و خروجی SEG. لازم است که داده های نمایش را به DDRAM پس از تغییر تنظیمات پرچم MX دوباره بنویسید
لطفاً به صفحه اطلاعات ST7565R مراجعه کنید.
سوالات متداول:
سوال1: ميتونم يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط از شماره های مختلف مورد قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: برای محصولات خارج از قفسه، نمونه های موجود بلافاصله. 1-1.5 هفته برای بازسازی نمونه. 4-6 هفته برای تولید انبوه. برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی کاونتر؛2 ساعت برای نمونه گیری در زمان تایید نقشه5 تا 6 ساعت برای آزمایش و تولید انبوه در زمان تایید نمونه.
س3: آیا شما محدودیت MOQ برای نمونه و سفارش تولید دارید؟
A: MOQ پایین. 3-5pcs برای بررسی نمونه در دسترس است. تولید انبوه MOQ به طور معمول 1K / Lot است. ما از مقدار پایین تر از MOQ MP برای سفارش راه اندازی / PP پشتیبانی می کنیم.
سوال ۴: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 5-7 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چطور سفارش ماژول LCD را انجام دهیم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا ممکن است لوگو من روی محصول LCD چاپ شود؟
A: بله. لطفا ما را به طور رسمی در مرحله طراحی مطلع کنید، و ما نمونه هایی را با لوگو شما برای آزمایش نمونه و تایید شما انجام می دهیم. پس از تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی می کند.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما یک سال گارانتی به محصولات خود را ارائه می دهیم.
سوال 8: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما سي دي هاي جديد با سفارش جديد براي مقدار كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
چین ماژول صفحه نمایش LCD گرافیک تک رنگ 128x64 ST7565R FSTN نمایش مثبت COG

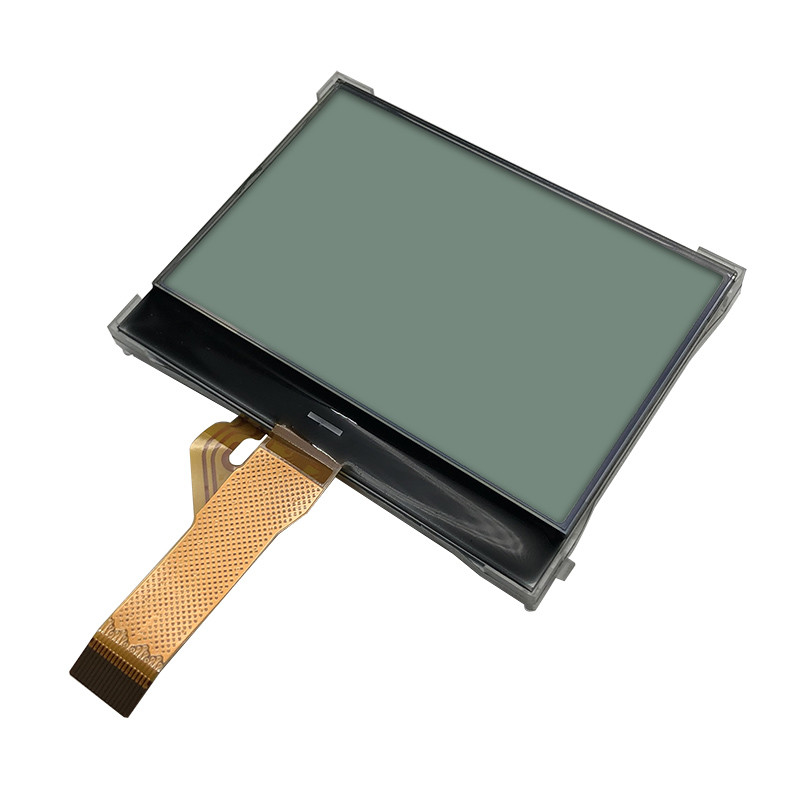

(بدون روشنایی)

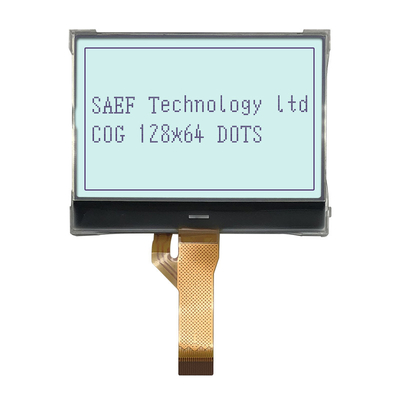

(با روشنایی)
128x64 COG گرافیک LCM نشان دادن محصول واقعی
