جزئیات محصول:
|
| محصول: | رابط OLED 0.66 اینچ IIC | ساختار: | COG + PCB |
|---|---|---|---|
| قطعنامه: | 64×48 پیکسل | رابط ها: | I2C |
| نگاه کردن به آلگل: | همه زاويه ديد | شماره پین: | 16 پین |
| رنگ: | سفید / آبی اختیاری | اندازه ماژول: | 25.5 ((W) × 28 ((H) × 2.7 ((T) mm |
| شیشه: | PMOLED (Passive Matrix OLED) | کنترل کننده: | SSD1306 یا معادل آن |
| منبع برق: | 3.3 ولت / 5 ولت | روشنایی: | 120 cd/m2 (در دقیقه) |
| کارکن موقت: | -40 تا +85 درجه سانتیگراد | نسبت کنتراست: | 2000: 1 (کنتراست اتاق تاریک) |
| انطباق: | سازگار با REACH و RoHS | گواهینامه: | ISO9001:2015 / ISO1400:2015 |
| برجسته کردن: | صفحه نمایش OLED با فونت های سفید و آبی,صفحه نمایش OLED 64x48 پیکسل,0صفحه نمایش OLED.66 اینچی,64x48 Pixels OLED Display,0.66 Inch OLED Display |
||
0صفحه نمایش OLED.66 اینچ IIC 16 پین 64x48 پیکسل توضیحات محصول
SFOM066YZ16-6448WB-01ماژول OLED دارای سایز قطبی 0.66 اینچ است، از 64*64 پیکسل ساخته شده است.SFOM066YZ16-6448WB-01 دارای کنترل PCB با رابط IIC،صفحه PCB با 16 سوراخ نصب یک روش آسان برای مشتریان برای نصب ماژول در برنامه های خود است.SFOM066YZ16-6448WB-01ماژول با SSD1306 IC ساخته شده است؛ از رابط IIC پشتیبانی می کند، وظیفه رانندگی 1/64 است، ولتاژ تغذیه برای منطق از 3.3V ~ 5V است، سطح I / O 5V تا 3V با مدار تبدیل،صفحه نمایش با 50٪ جریان صفحه چک 80mA @ 3 است.3VDD (قیمت معمولی). اتصال ماژول 7 پین سر، اتصال 4 پین سر.
این ماژول OLED برای برنامه های خانگی هوشمند، دستگاه پزشکی، کنترل هوشمند، متر و غیره مناسب است و می تواند در دمای -40 °C تا +85 °C کار کند.
1صفحه نمایش مینی OLED 0.66 اینچی با وضوح 64X48 و تراشه SSD1306
2مصرف برق بسیار کم: نورپردازی صفحه نمایش کامل 0.08w
3. چهار سوراخ نصب برای نصب آسان
4نوع رابط: IIC (می تواند به SPI تغییر کند)
5. پشتیبانی از انواع تراشه های کنترل: کاملا سازگار با سری Arduino 51، سری msp430, stm32 / 2 CSR IC, ETC
6ولتاژ برق: DC 3V - 5V
ویژگی ها:
| محصول: | OLED 0.66 اینچ IIC Interface | ساختار: | COG + PCB |
|---|---|---|---|
| قطعنامه: | 64×48 پیکسل | رابط ها: | I2C |
| تماشای Algle: | همه زاویه دید | شماره پین: | 16 پین |
| رنگ: | سفید / آبی اختیاری | اندازه ماژول: | 25.5 ((W) × 28 ((H) × 2.7 ((T) mm |
| شیشه: | PMOLED (OLED ماتریس منفعل) | کنترل کننده: | SSD1306 یا معادل آن |
| منبع برق: | 3.3V / 5V | روشنایی: | 120 Cd/m2 (در دقیقه) |
| زمان کار: | -40°C تا +85°C | نسبت کنتراست: | 2000: 1 (تضاد اتاق تاریک) |
| انطباق | مطابقت با REACH و RoHS | گواهی: | ISO9001:2015 / ISO1400:2015 |
SAEF Technology یک تامین کننده ماژول OLED حرفه ای است. ما طیف گسترده ای از نمایشگر های متریکسی OLED (PMOLED) / OLED dot matrix و طراحی سفارشی ماژول های OLED کاراکتر را ارائه می دهیم.صفحه نمایش های گرافیکی OLED و صفحه نمایش OLEDساختار مکانیکی شامل انواع Chip on Board (COB) ، Chip on Glass (COG) و TAB (Tape Automated Bonded) است. مشتریان می توانند برنامه های خود را از STN LCD به نمایشگاه های OLED به راحتی ارتقا دهند.ماژول های OLED SAEF دارای تمام مزایای مهم هستند

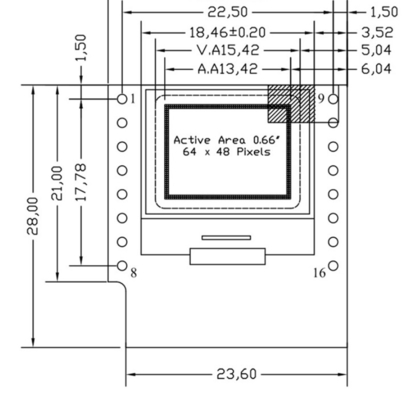

0صفحه نمایش OLED.66 اینچ IIC 16 پین با 64x48 پیکسل ، فونت های سفید / آبی صفحه نمایش OLED با قدرت بسیار کم نقشه محصول

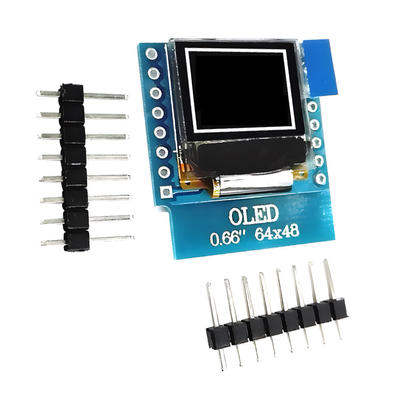

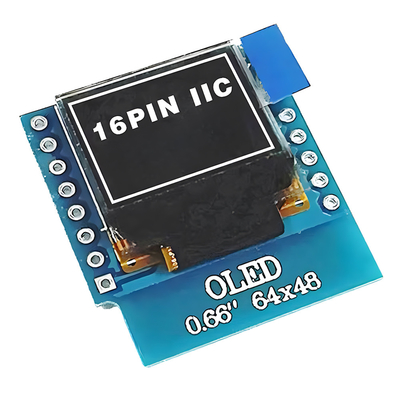

0صفحه نمایش OLED.66 اینچ IIC 16 پین با 64x48 پیکسل ، فونت های سفید / آبی صفحه نمایش OLED با قدرت بسیار کم تصویر محصول
درک اصل صفحه نمایش OLED - بازی با روش های مختلف استفاده از ماژول های OLED
ماژول OLED دارای چهار حالت کار است، یعنی رابط های موازی 6800 و 8080، حالت رابط SPI سریال 4 سیم و حالت رابط IIC.رابطه بین تنظیمات BS1/BS2 و حالت رابط ماژول در جدول زیر نشان داده شده است.:
تنظیم پیش فرض ماژول OLED SAEF Technology BS0 به GND، BS1 و BS2 به VCC (وضع 8080) است، اگر می خواهید آن را به حالت های دیگر تنظیم کنید،شما نیاز به تغییر تنظیمات BS0-BS2 با یک آهن جوش در پشت OLED. (تغییر سخت افزار)
از طرح می توانیم بدانیم که در مجموع 16 پین کشیده شده است و از 16 خط، ما فقط از 15 پین استفاده کرده ایم و یکی از آن ها آویزان است. از 15 خط، 2 قدرت و زمین هستند،و 13 تا موندهدر حالت های مختلف، تعداد خط های سیگنال مورد نیاز ما متفاوت است، در حالت 8080، همه 13 مورد نیاز است، یکی از آنها رایج است، یعنی خط تنظیم مجدد RST (RES) ،که ما می توانیم به طور مستقیم به تنظیم مجدد MCU متصل (برای تأیید اینکه روش تنظیم مجدد همان است)در حالت IIC، فقط 2 خط لازم است!
ما تازه در مورد آن آموخته ایم. حالت کار IIC فقط به دو خط نیاز دارد، و حالت کار IIC استفاده از دو سیم برای شبیه سازی IIC برای به دست آوردن داده است.
کنترل کننده OLED SSD1306 است، به این معنی که: صفحه نمایش برهنه توسط SSD1306 که همچنین یک تراشه راننده LED به طور گسترده ای استفاده می شود، هدایت می شود.
حافظه ویدئویی ماژول OLED
OLED خود حافظه ویدیویی ندارد و حافظه ویدیویی آن به SSD1306 بستگی دارد. کل حافظه SSD1306 128 * 64 بیت است و SSD1306 حافظه را به 8 صفحه تقسیم می کند.هر صفحه حاوی 128 بایت است، در مجموع 8 صفحه، که دقیقا 128 * 64 اندازه ماتریس نقطه است.
با این حال، از آنجا که OLED نمی تواند یک ماتریس نقطه را در یک زمان کنترل کند، فقط می تواند یک ماتریس ۸ نقطه را کنترل کند؛ و این یک کنترل پاک کننده عمودی است؛
از آنجا که هر نوشتن در بایت نوشته شده است، یک مشکل وجود دارد، اگر ما از حالت نوشتن تنها برای کار ماژول استفاده می کنیم، پس، ما باید به نوشتن 8 نقطه در یک زمان، بنابراین زمانی که ما یک نقطه را ترسیم،ما باید وضعیت فعلی هر بیت از بایت که در آن نقطه برای تنظیم واقع شده است (0/1در غیر این صورت، داده های نوشته شده وضعیت قبلی را بر روی آن می نویسد و نتیجه آن این است که برخی از نقاطی که نیازی به نمایش ندارند، نمایش داده می شوند.یا آنهایی که باید نمایش داده شوند نمایش داده نمی شوند. در حالت قابل خواندن، ما می توانیم بایت را که باید ابتدا نوشته شود بخوانیم، وضعیت فعلی را بدست آوریم، و سپس آن را در گرام پس از اصلاح بیت که باید دوباره نوشته شود، بنویسیم،تا بر وضعیت قبلی تاثیر نداشته باشهبا این حال، این نیاز به توانایی خواندن GRAM دارد، برای حالت SPI 3 سیم یا 4 سیم، ماژول از خواندن پشتیبانی نمی کند و حالت خواندن> به> نوشتن نیز نسبتا آهسته است.
بنابراین روش ما استفاده می شود برای ایجاد یک GRAM OLED (در کل 128 بایت) در داخل STM32، و در هر اصلاح، فقط اصلاح GRAM در STM32 (در واقع SRAM) ، و پس از اصلاح،GRAM را در STM32 به OLED GRAM در یک زمان بنویسیدالبته، این روش نیز معایب دارد، یعنی برای آن میکروکنترلرها با SRAM بسیار کوچک (مانند سری ۵۱) ، مشکل بیشتری دارد.
