جزئیات محصول:
|
| تولید - محصول: | ال سی دی بخش کنترلر HT1621/DP1621 | حالت نمایش: | مثبت / منفی ، بازتاب دهنده / بازتاب دهنده |
|---|---|---|---|
| وضعیت رانندگی: | 1/4 وظیفه یا قابل تنظیم | ولتاژ بهره برداری: | 3.0 V |
| اپتیک: | ساعت 6:00 | نوع نمایش: | انعکاسی / انعکاسی / انتقال دهنده |
| اندازه: | قابل تنظیم | نور پس زمینه: | سفید / کهربایی / آبی / زرد |
| دمای عملیاتی: | 30- تا 80+ درجه سانتی گراد | دمای ذخیره: | -35 درجه سانتی گراد تا +85 درجه سانتی گراد |
| ارتباط: | اتصال پین فلزی | فضای نقطه ای: | 0.1 میلی متر |
| انطباق: | سازگار با REACH و RoHS | گواهینامه: | ISO9001:2015 / ISO1400:2015 |
| برجسته کردن: | 7 قطعه COB SPI Interface Meter,ماژول صفحه نمایش LCD لمسی,صفحه نمایش LCD 7 بخش,Touch LCD Display Screen Module,7 Segment Segment LCD Display |
||
چین تولید کننده LCD بخش سفارشی COB HT1621 DP1621 IC SPI MUC رابط ماژول صفحه نمایش LCD
این تراشه با HT1621 سازگار است، DP1621 یک تراشه راننده LCD است که می تواند از صفحه نمایش LCD تا 128 نقطه (32SEG * 4COM) و همچنین صفحه نمایش LCD با 2COM و 3COM پشتیبانی کند.میکرو کامپیوتر تک تراشه می تواند پارامترهای نمایش را پیکربندی کند و داده های نمایش را از طریق پین های ارتباطی 3/4 ارسال کند، و همچنین می تواند به حالت صرفه جویی در انرژی از طریق دستور وارد شود.
ویژگی های تراشه DP1621
◆ سازگار با HT1621B جایگزین
◆ سازنده RC 256KHz داخلی
◆ می تواند به تراشه 32KHz یا ورودی منبع فرکانس 256KHz متصل شود
◆ 1/2 یا 1/3 تعصب و 1/2, 1/3 یا 1/4 چرخه کار را می توان انتخاب کرد
◆ ولتاژ کار: 2.4 ~ 5.2V
◆ منبع فرکانس مبتنی بر زمان در تراشه
◆ زنگ می تواند دو فرکانس را انتخاب کند
◆ برای کاهش مصرف برق از دستور صرفه جویی در مصرف برق استفاده می شود
◆ ژنراتور زمان ساز و تایمر نگهبان (WDT)
◆ خروجی بیش از حد زمان پایه یا ساعت نگهبان
◆ هشت منبع ساعت با زمان پایه / ساعت نگهبان
◆ 1 x 32x4 راننده LCD
◆ 1 حافظه RAM 32×4 بیتی
◆ رابط سریال چهار سیم
◆ منبع فرکانس درایو LCD روی تراشه
◆ ویژگی های پیکربندی نرم افزار
◆ دستورات حالت داده و حالت فرمان
◆ سه حالت دسترسی به داده
◆ برای تنظیم ولتاژ کار LCD پین های VLCD فراهم شده است
◆ بسته بندی: LQFP44/LQFP48/SSOP48
| محصول: | HT1621/DP1621 LCD بخش کنترل کننده | حالت نمایش: | مثبت / منفی ، بازتاب دهنده / بازتاب دهنده |
|---|---|---|---|
| شرایط رانندگی: | ۱/ ۴ | ولتاژ کار: | 3.0 ولت |
| اپتیک: | 6:00 | نوع صفحه نمایش: | بازتاب دهنده / بازتاب دهنده / انتقال دهنده |
| اندازه: | قابل تنظیم | چراغ پشتی: | سفید / زرد / آبی / زرد |
| دمای عملیاتی: | -30°C تا +80°C | دمای ذخیره سازی: | -35°C تا +85°C |
| اتصال: | اتصال فلزی | فضای نقطه ای: | 0.1 میلی متر |
| انطباق | مطابقت با REACH و RoHS | گواهی: | ISO9001:2015 / ISO1400:2015 |

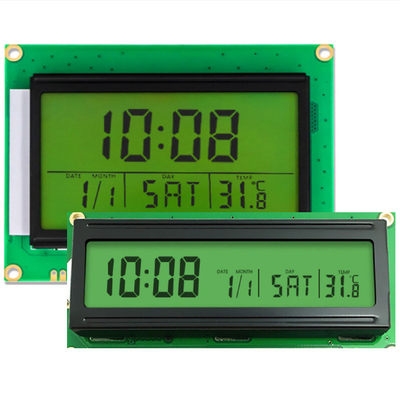

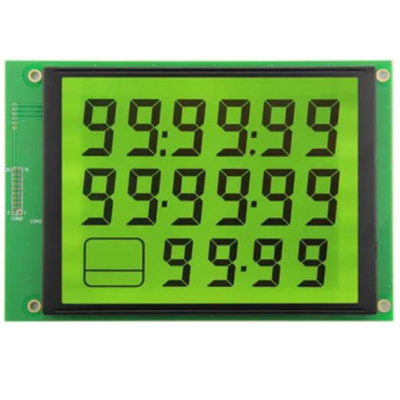

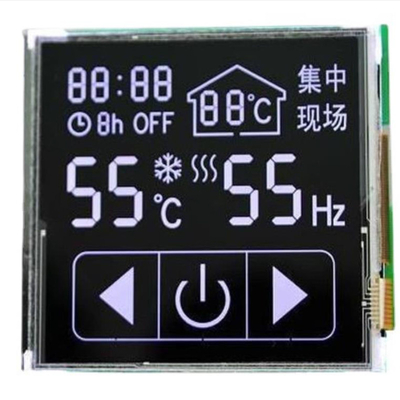

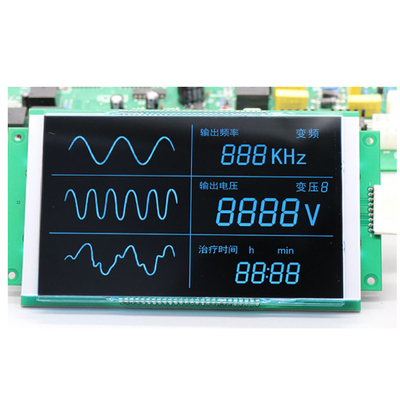

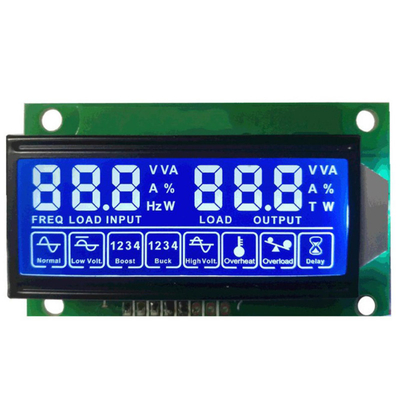

چین تولید کننده LCD بخش سفارشی COB HT1621 DP1621 IC SPI MUC رابط صفحه نمایش LCD ماژول محصول تصاویر
امکانات و مشتریان استراتژیک
چرا ما را انتخاب کنید؟
1.ما راه حل سفارشی LCD Display را ارائه می دهیم
آیا محصول شما نیاز به کاربردهای خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی دارد که نیاز به صفحه نمایش سفارشی دارد؟SAEF می تواند نیازهای LCD سفارشی شما را برآورده کند.
2.راه حل های کلی برای صفحه نمایش لمسی
نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟SAEF می تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوایی و نوری را ارائه دهد..
3.تعهد به اطمینان از کیفیت
SAEF توسط ISO9001:2015 و ISO14000 واجد شرایط است، مطابق با RoHS، REACH و سایر قوانین زیست محیطی در بازارهای جهانی. ما کیفیت را از طریق تولید IQC،PQC و مدیریت OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.
4.عرضه بلند مدت
در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از قبل برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.
تماس
خوش آمدید برای پرسیدن از طریق ck@saef.com.cn
کلمات کلیدی جستجو:LCD TN، VA LCD، VATN LCD، HTN LCD، STN LCD، FSTN LCD، EBTN LCD، اندازه گیری درجه حرارت و رطوبت LCD، ترازو های الکترونیکی LCD، LCD مولتی متر، LCD اندازه گیری هوشمند، LCD آب، LCD گاز،دستگاه پول بانکی LCD، LCD دستگاه نقدی ، LCD دستگاه های مخزن ، LCD تلفن ، LCD واکی ، LCD ماساژور ، LCD تردمیل ، LCD چربی سنج ، LCD تهویه مطبوع ، LCD صوتی.کنترل کننده از راه دور LCD، ماشین یادگیری LCD، LCD فرهنگ لغت الکترونیکی، MP3 LCD، کامپیوتر، کنترل صفحه LCD ، CNC سوخت گیری ماشین LCD، LCD کامپیوتر صنعتی، کنسول بازی LCD، LCD تقویم دائمی، LCD ساعت.دستگاه LCDال سي دي دستگاه مراقبت از سلامت، ال سي دي ترموستات، ال سي دي لوازم خانگی، ال سي دي آسانسور، ال سي دي برای آسانسور.
مهارت های برنامه نویسی قطعات LCD
اول، پارامترهای اساسی کریستال مایع قطعه بندی شده
1وظیفه: چرخه وظیفه
این پارامتر نیز به طور کلی به عنوان تعداد وظیفه یا تعداد com نامیده می شود و قطعه کریستال مایع به طور کلی حالت رانندگی اسکن دینامیک زمان تقسیم را اتخاذ می کند، در این حالت،نسبت زمان گیتینگ موثر هر کام به کل چرخه اسکن، یعنی چرخه کار، ثابت است، برابر با عدد 1/com است.
2تعصب: تعصب
شکل موج راننده SEG / COM LCD یک سیگنال آنالوگ است و نسبت ولتاژ آنالوگ هر سطح به بالاترین ولتاژ خروجی LCD به نام تعصب و به طور کلی صحبت می شود،تعصب به عنوان نسبت پایین ترین ولتاژ به بالاترین ولتاژ خروجی بیان می شودبه طور کلی، رابطه ای بین تعصب و وظیفه وجود دارد، هرچه تعداد وظایف بیشتر باشد، زمان اسکن مربوط به هر کام کوتاه تر است.و برای دستیابی به همان روشنایی صفحه نمایش و کنتراست صفحه نمایش، ولتاژ فون باید افزایش یابد و تفاوت بین سطح انتخابی و سطح غیر انتخابی باید افزایش یابد، یعنی باید Bias افزایش یابد،و یک فرمول تجربی بین وظیفه و تعصب وجود دارد، یعنی:
تعصب = 1/(√وظیفه + 1)
3. VDD: ولتاژ کاری
مولکول های کریستال مایع نیاز به سیگنال های AC برای رانندگی دارند و ولتاژ DC طولانی مدت به هر دو انتهای مولکول های کریستال مایع اضافه می شود که بر ویژگی های الکتروشیمی مولکول های کریستال مایع تاثیر می گذارد،که باعث نمایش مبهم می شود،مدت عمر کوتاه شده و نابودی برگشت ناپذیر.
4.فریم: نرخ فریم اسکن
فرکانس اسکن، فرکانس ولتاژ متناوب که به طور مستقیم مولکول کریستال مایع را هدایت می کند معمولا بین 60 ~ 100Hz است.که بر اساس ناحیه و طراحی پانل LCDP تعیین می شود.، فرکانس بیش از حد بالا است، که منجر به افزایش مصرف قدرت رانندگی می شود، و فرکانس بیش از حد پایین است، که باعث می شود نمایشگر فلک کند،و اگر رابطه چندگانه ای بین فرکانس اسکن و فرکانس منبع نور وجود داشته باشد، نمایشگر هم می لرزد.
چیزهای دیگر مانند زاویه مشاهده، روش اتصال، محدوده دمای عملیاتی و غیره، سپس اجازه دهید تامین کننده آن را با توجه به نیازهای خاص انجام دهد؛
در مورد نحوه کنترل صفحه نمایش کد بخش، برخی از MCU ها مانند MSP4304152 درایور کد بخش را پشتیبانی می کنند، در غیر این صورت می توانید از یک IC درایور خاص مانند HT1621B / HT1622 و غیره استفاده کنید.بعد از اينکه راننده کارش رو تموم کرد، این چیزی بیشتر از نوشتن داده نیست و هر بیت داده نمایش کد بخش مربوطه را کنترل می کند یا نه؛
اصل همان است، اما استفاده از برخی از مهارت های زبان C برنامه را مختصر و کارآمدتر می کند؛
