جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش ال سی دی بخش | حالت نمایش: | مثبت / منفی ، بازتاب دهنده / بازتاب دهنده |
|---|---|---|---|
| وضعیت رانندگی: | 1/8 تعرفه یا سفارشی | ولتاژ بهره برداری: | 3.0 V |
| اپتیک: | ساعت 6:00 | نوع نمایش: | انعکاسی / انعکاسی / انتقال دهنده |
| اندازه: | قابل تنظیم | نور پس زمینه: | سفید / کهربایی / آبی / زرد |
| دمای عملیاتی: | 30- تا 80+ درجه سانتی گراد | دمای ذخیره: | -35 درجه سانتی گراد تا +85 درجه سانتی گراد |
| ارتباط: | اتصال پین فلزی | فضای نقطه ای: | 0.1 میلی متر |
| زمان پاسخ: | 0.1 میلی ثانیه | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ST7035 صفحه نمایش سیگمن LCD,صفحه نمایش LCD بخش منفی سفارشی,HT1621 صفحه نمایش سیگمن LCD,Custom Negative Segment LCD Display,HT1621 Segment LCD Display |
||
HT1621 ماژول نمایش LCD بخش کنترل کننده، نمایشگر LCD بخش سفارشی با روشنایی پشتی
اجازه دهید نگاهی به ویژگی های صفحه نمایش 1621-قطعه LCD
* ولتاژ کار 2.4 - 5.2V * نوسانگر RC 256KHz جاسازی شده
* می توان چیپ خارجی 32KHz یا ورودی منبع فرکانس 256KHz را متصل کرد
* انتخاب 1/2 بیس یا 1/3 بیس تعصب و چرخه کار 1/2 وظیفه، 1/3 وظیفه، 1/4 وظیفه
* منبع فرکانس بر اساس زمان روی تراشه
* زنگ را می توان با دو فرکانس انتخاب کرد
* ژنراتور زمان پایه داخلی و تایمر نگهبان WDT
* خروجی زمان پایه یا ساعت نگهبان
* هشت منبع ساعت زمان پایه / نگهبان
* یک درایور LCD 32segX 4com با حافظه RAM نمایش 32X 4 بیتی
* رابط سریال چهار سیم /CS، DATA، WR، RD، معمولا توسط RD استفاده نمی شود
* فرکانس درایو LCD روی تراشه در 64 هرتز تنظیم نمی شود
* ویژگی های پیکربندی نرم افزار: حالت داده و حالت فرمان دو فرمان
* پین های VLCD برای تنظیم ولتاژ کاری LCD (تنظیم کنتراست) ارائه شده است
مطابقت جدول منطقی LCD
حافظه حافظه HT1621 با جدول منطقی در شکل بالا مطابقت دارد.
HT1621 مربوط به 32 آدرس است و هر آدرس مربوط به 4 داده COM است.
به عنوان مثال، اگر آدرس 0 به 0X08 T1 از SGE0 نوشته شود روشن می شود.
نوشتن 0X01 مربوط به نور 1F از SGE0 است
روشنایی 0X02 1G مربوط به SGE0 را بنویسید
نوشتن 0X07 1E، 1G، و 1F از SGE0 در کنار هم روشن هستند
0X0F بنویسید تمام 1E، 1G، 1F، و T1 از SGE0 روشن هستند
HT1621 می تواند به صورت متوالی نوشته شود و بهتر است دو آدرس را در یک زمان بنویسید، به طوری که آسان است تا یک جدول میز بسازید و آسان است که بنویسید.
به عنوان مثال، دو آدرس اول 0XF7 نوشته شده است که با SGE0، SEG1، 1E، 1G، 1F، 1D، 1C، 1B و 1A مطابقت دارد، همه روشن هستند، به طوری که یک کاراکتر کامل "8" نمایش داده می شود.
برای اینکه صفحه LCD نمایش داده شود، این دستورالعمل ها باید در ابتدا کار IC نوشته شوند.
اول، اجازه دهید درک کنیم که دستورالعمل ها چیست و داده ها چیست
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
سه رقم اول از 100، بیت های پرچم دستور هستند و 9 بیت آخر، ارزش های دستور هستند
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
سه رقم اول 101 بیت های پرچم داده ها هستند و 8 بیت آخر داده ها هستند
به این معنی که دیدن سه رقم اول 100 نشان دهنده دستورالعمل است، و دیدن سه رقم اول 101 نشان دهنده داده ها است
| محصول: | HT1621 LCD بخش کنترل کننده | حالت نمایش: | مثبت / منفی ، بازتاب دهنده / بازتاب دهنده |
|---|---|---|---|
| شرایط رانندگی: | ۱/ ۸ | ولتاژ کار: | 3.0 ولت |
| اپتیک: | 6:00 یا قابل اندازه گیری | نوع صفحه نمایش: | بازتاب دهنده / بازتاب دهنده / انتقال دهنده |
| اندازه: | قابل تنظیم | چراغ پشتی: | سفید / زرد / آبی / زرد |
| دمای عملیاتی: | -30°C تا +80°C | دمای ذخیره سازی: | -35°C تا +85°C |
| اتصال: | اتصال فلزی | فضای نقطه ای: | 0.1 میلی متر |
| زمان پاسخ: | 0.1 Ms | انطباق | مطابقت با REACH و RoHS |

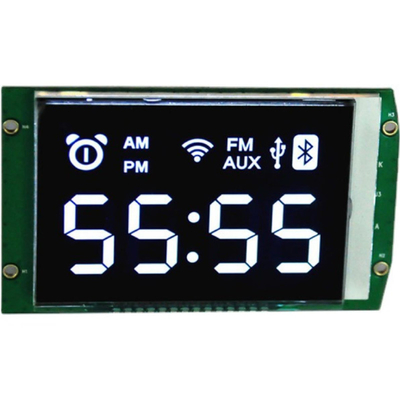

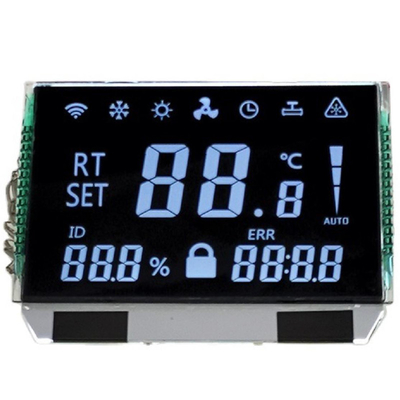

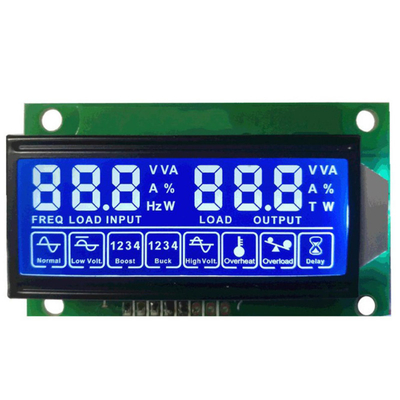

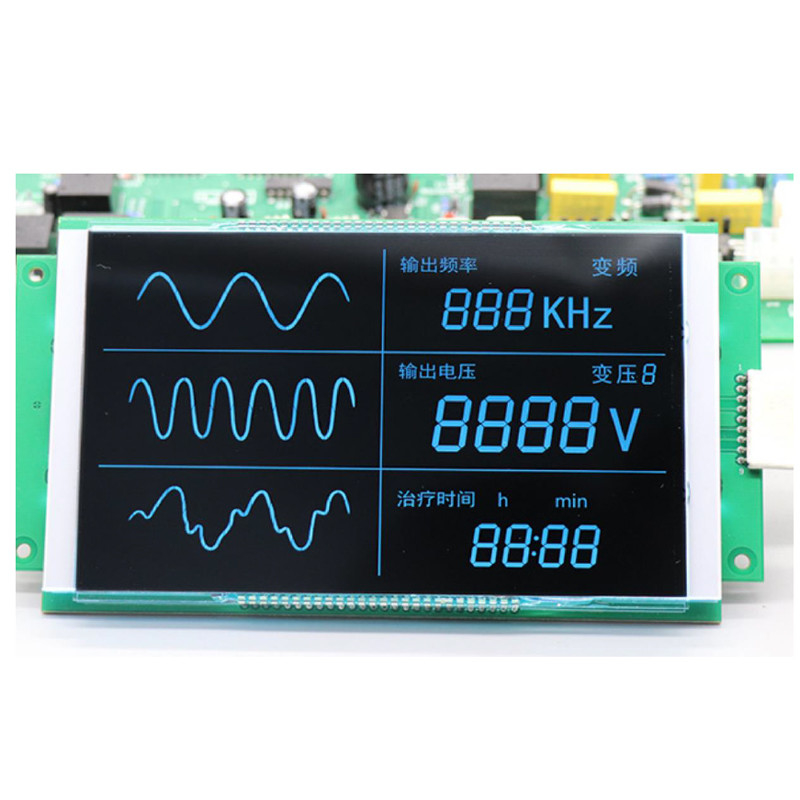

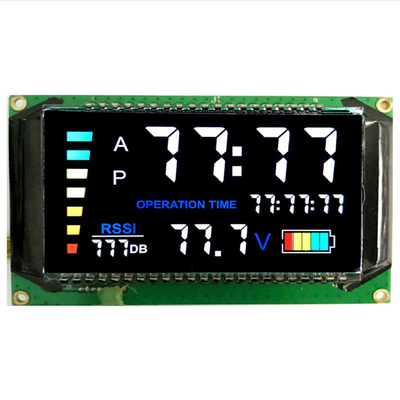

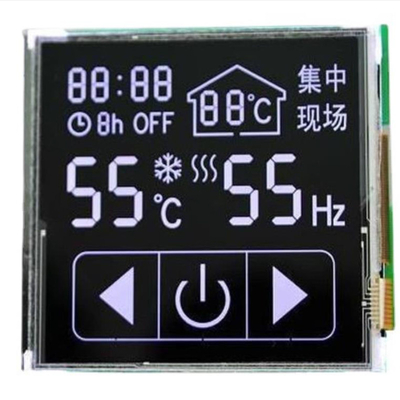

صفحه نمایش LCD قطعه منفی VATN با کنترل HT1621 ST7035 تصاویر محصول
تاسیسات کارخانه و گواهینامه ها
چرا ما را انتخاب کنید؟
ما راه حل سفارشی LCD Display را ارائه می دهیم
آیا محصول شما نیاز به کاربردهای خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی دارد که نیاز به صفحه نمایش سفارشی دارد؟SAEF می تواند نیازهای LCD سفارشی شما را برآورده کند.
راه حل های کلی برای صفحه نمایش لمسی
نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟SAEF می تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوایی و نوری را ارائه دهد..
3.تعهد به اطمینان از کیفیت
SAEF توسط ISO9001:2015 و ISO14000 واجد شرایط است، مطابق با RoHS، REACH و سایر قوانین زیست محیطی در بازارهای جهانی. ما کیفیت را از طریق تولید IQC،PQC و مدیریت OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.
۴.ارائه طولانی مدت
در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از قبل برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.
