جزئیات محصول:
|
| محصول: | صفحه نمایش دایره ای TFT 3.4 اینچی | قطعنامه: | 800x800 پیکسل |
|---|---|---|---|
| رابط: | MIPI | جهت مشاهده: | زاویه دید کامل IPS |
| صفحه لمسی: | پانل لمسی خازنی (CTP) اختیاری است | آی سی درایور: | FL7707 |
| کنترلر CTP: | HX8526-E30 | شماره پین: | 30 پین |
| ارتباط: | ZIF | درخشندگی سطحی: | 1000 cd/m2 (نیت) |
| طول عمر LED: | 40000 ساعت | بالا:: | -20 تا +70 درجه سانتیگراد |
| Tst:: | 30- تا 80+ درجه سانتی گراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 3صفحه نمایش LCD دایره ای.4 اینچی,صفحه نمایش دور درجه خودرو,صفحه نمایش LCD دایره ای 800×800 پیکسل,Automotive Grade Round Display,800x800 Pixels Circular LCD Display |
||

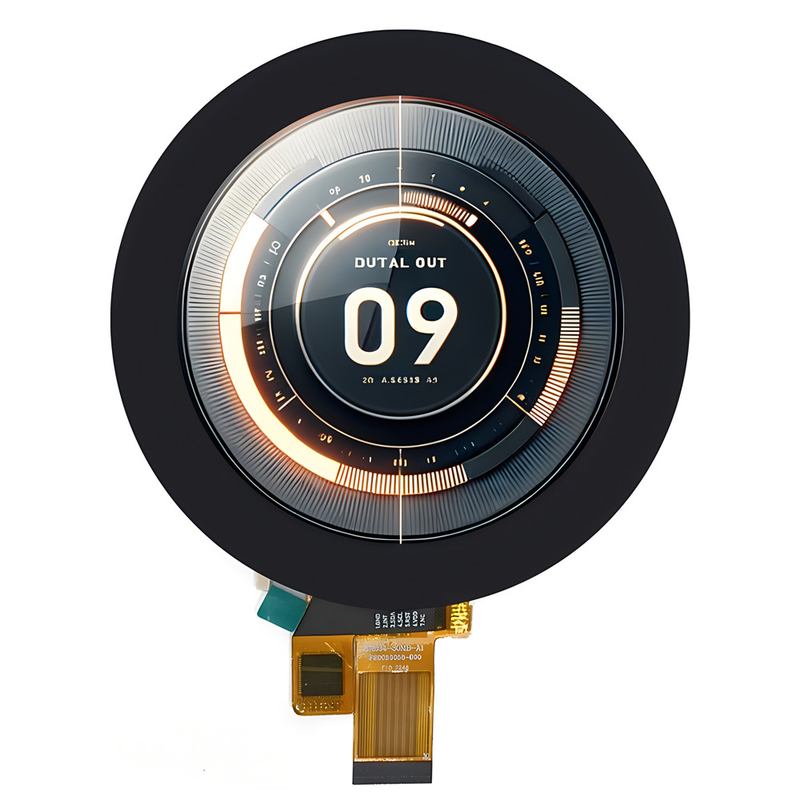

3.4 اینچ دور TFT صفحه نمایش LCD 800x800 پیکسل برای برنامه های کاربردی خودرو معرفی محصول
SFTO340XC-7093A-CT یک ماژول صفحه نمایش LCD TFT گرد ۳٫۴ اینچی با اندازه ۸۰۰×۸۰۰ است. این ماژول دارای روشنایی ۱۰۰۰ cd/nits (قیمت معمولی) و نسبت کنتراست ۱۰۰۰: ۱ (قیمت معمولی) است.ولتاژ منبع برق (VCC) برای رانندگی پانل LCD 2 است.6V تا 3.3V. این TFT IPS-LCD 3.4 اینچی می تواند در دمای -20 °C تا +70 °C کار کند. دمای ذخیره سازی آن بین -30 °C و +80 °C است.
صفحه نمایش LCD TFT 3.4 اینچی یک ماژول نمایش کوچک مناسب برای کاربردهای مختلف است، از جمله
دستگاه های اینترنت اشیا (IoT): مناسب برای ادغام در دستگاه های IoT مانند سیستم های خانه هوشمند و سیستم های کنترل صنعتی است.
دستگاه های پزشکی: ایده آل برای استفاده در دیفیبریلتورهای قابل حمل، پمپ های انسولین و سایر دستگاه های پزشکی نظارت و تشخیص.
اتوماسیون صنعتی: برای استفاده در سیستم های کنترل ماشین، سیستم های کنترل فرآیند و سیستم های نظارت در اتوماسیون صنعتی مناسب است.
بازی: برای ادغام در برنامه های بازی مانند کنسول های بازی دستی مناسب است.
این برنامه ها تنها چند مثال از کاربردهای بالقوه متنوعی برای صفحه نمایش TFT 3.4 اینچی را نشان می دهند.استفاده خاص بستگی به الزامات محصول و ویژگی های مورد نظر و عملکرد صفحه نمایش دارد.
ویژگی ها
اطلاعات محصول
| محصول: | 3.4 اینچ صفحه نمایش TFT دایره ای |
| قطعنامه: | 800x800 پیکسل |
| رابط: | MIPI |
| جهت مشاهده: | IPS زاویه دید کامل |
| آي سي راننده: | FL7707 |
| شماره پین: | 30 پین |
| نورپردازی سطح: | 1000 Cd/m2 (نیت) |
| صفحه لمسی: | پنل لمسی ظرفیت (CTP) اختیاری |
| کنترل کننده CTP: | HX8526-E30 |
| بالا: | -20°C تا +70°C |
| -آره. | -30°C تا +80°C |
| اتصال: | ZIF |
| طول عمر LED: | 40،000 ساعت |
| انطباق | مطابقت با REACH و RoHS |
3.4 اینچ نمایشگر LCD TFT گرد 800x800 پیکسل برای طراحی محصول در کاربردهای خودرو
تعریف پین
Pin1 LEDA LED آنود
پین2 LEDK1 کاتود LED
کاتود LED Pin3 LEDK2
Pin4 VCI منبع برق 2.8 ~ 3.3V
Pin5 IOVCC منبع برق 1.8V-2.0V
سیگنال های LCM Pin6 RESET
Pin7 TE خروجی اثر پارگی
Pin8 PWM خروجی فرکانس PWM برای کنترل راننده LCD.
پين 9 زمين GND
سیگنال های داده Pin10 D0P DSI-D0+
Pin11 D0N سیگنال های داده DSI-D0
پين12 GND Ground
سیگنال های داده Pin13 D1P DSI-D1+
سیگنال های داده Pin14 D1N DSI-D1
پين15 GND Ground
Pin16 CLKP DSI-Clock+
پن17 CLKN DSI-Clock-
پين 18 GND Ground
سیگنال های داده Pin19 D2P DSI-D2+
سیگنال های داده Pin20 D2N DSI-D2
پين21 GND Ground
سیگنال های داده Pin22 D3P DSI-D3+
سیگنال های داده Pin23 D3N DSI-D4
پين24 GND Ground
Pin25 TP_INT لمس قطع
Pin26 TP_SDA سیگنال داده های IIC لمس
Pin27 TP_SCL سیگنال ساعت IIC لمس
Pin28 TP_RESET سیگنال تنظیم مجدد لمسی
Pin29 TP_VCI Touch منبع برق
Pin30 TP_IOVCC Touch منبع برق

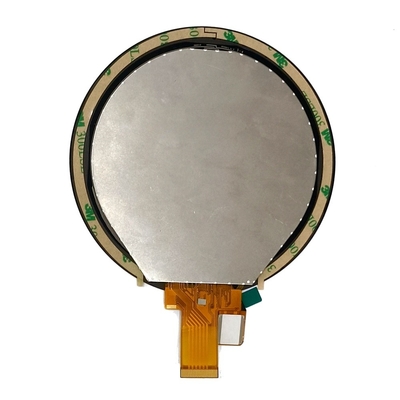

3صفحه نمایش LCD.4 اینچ دور TFT 800x800 پیکسل برای تصویر محصول خودرو
