جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش LCD حالت آبی | حالت نمایش: | انتقال دهنده منفی |
|---|---|---|---|
| وضعیت رانندگی: | 1/8 تعرفه یا سفارشی | ولتاژ بهره برداری: | 3.0 ولت یا قابل تنظیم |
| اپتیک: | ساعت 6:00 | نوع نمایش: | STN |
| اندازه: | قابل تنظیم | نور پس زمینه: | سفید / کهربایی / آبی / زرد |
| دمای عملیاتی: | 30- تا 80+ درجه سانتی گراد | دمای ذخیره: | -35 درجه سانتی گراد تا +85 درجه سانتی گراد |
| ارتباط: | اتصال پین فلزی | فضای نقطه ای: | 0.1 میلی متر |
| زمان پاسخ: | 0.1 میلی ثانیه | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | پنل LCD سفارشی STN |
||
صفحه LCD سفارشی STN، حالت آبی STN / پس زمینه حروف سفید / صفحه نمایش فونت ها ، اتصال فلزی
مشخصات محصول:
| محصول: | صفحه نمایش LCD حالت آبی سفارشی STN | حالت نمایش: | انتقال منفی |
|---|---|---|---|
| شرایط رانندگی: | ۱/ ۸ | ولتاژ کار: | 3.0 V یا قابل تنظیم |
| اپتیک: | 6:00 | نوع صفحه نمایش: | STN |
| اندازه: | قابل تنظیم | چراغ پشتی: | سفید / زرد / آبی / زرد |
| دمای عملیاتی: | -30°C تا +80°C | دمای ذخیره سازی: | -35°C تا +85°C |
| اتصال: | اتصال فلزی | فضای نقطه ای: | 0.1 میلی متر |
| زمان پاسخ: | 0.1 Ms | انطباق | مطابقت با REACH و RoHS |
اصول تکنولوژی STN
اصل نمایش از نوع STN شبیه به TN است، به جز این که مولکول کریستال مایع با اثر TN torsional nematic field اثر نور سقوط را 90 درجه می چرخاند.در حالی که STN اثر میدان فوق چرخش نماتیک نور حاد را 180 ~ 270 درجه می چرخانددر اینجا باید توجه داشت که خود LCD TN فقط دو حالت روشن و تاریک (یا سیاه و سفید) دارد و هیچ راهی برای تغییر رنگ وجود ندارد.اگر یک فیلتر رنگی به صفحه نمایش کریستال مایع سنتی STN تک رنگ اضافه شود، و هر پیکسل از ماتریس نمایش تک رنگ (پیکسل) به سه زیر پیکسل تقسیم می شود، رنگ های اصلی قرمز، سبز و آبی از طریق فیلتر رنگ نمایش داده می شوند،و سپس رنگ های حالت کامل رنگ نیز می تواند از طریق هماهنگی سه نسبت رنگ اصلی نمایش داده شودعلاوه بر این، صفحه نمایش LCD نوع TN دارای اندازه صفحه نمایش کوچکتر است، اما تکنولوژی بهبود یافته STN می تواند کمبود کنتراست را جبران کند.
ساختار STN-LCD
ساختار داخلی ماژول صفحه نمایش رنگی STN-LCD، که قسمت بالایی آن یک صفحه نمایش LCD از قطبی کننده، شیشه و کریستال مایع تشکیل شده است،و قسمت پایین یک ال ای دی سفید و یک صفحه روشنایی است، که همچنین شامل IC درایور LCD و یک تنظیم کننده کاهش کم (LDO) است که یک منبع برق پایدار برای IC درایور LCD، دو تا هشت LED سفید و یک IC تنظیم کننده تقویت شده توسط LED فراهم می کند.
روش استفاده از صفحه LCD
روش ساده محرک ماتریس از الکترودهای عمودی و افقی تشکیل شده است، بخشی که باید محرک شود توسط ولتاژ افقی کنترل می شود،و الکترود هاي عمودي مسئول رانندگي مولکول هاي بلور مايع هستنددر LCD های نوع TN و STN، روش الکترود محرک خالص استفاده شده یک محرک متقاطع محور X و Y است، بنابراین اگر بخش نمایش بزرگتر و بزرگتر شود،زمان واکنش الکترود مرکزی ممکن است نسبتا طولانی باشدو برای اینکه صفحه نمایش ثابت باشد، سرعت کلی آن کاهش می یابد. به سادگی، به نظر می رسد که صفحه نمایش مانیتور CRT به اندازه کافی سریع به روز نمی شود، یعنیکاربر احساس می کند که صفحه نمایش در حال چرخش و پریدن استیا زمانی که شما نیاز به نمایش یک انیمیشن 3D سریع دارید، اما سرعت نمایش صفحه نمایش نمی تواند با سرعت آن همراه باشد، نمایش ممکن است به تاخیر افتد. بنابراین، مانیتورهای LCD اولیه دارای محدودیت های اندازه خاصی بودند.و برای تماشای فیلم ها یا بازی های سه بعدی مناسب نبودند..
ماتریس فعال توسط مجموعه ای از الکترودها برای هر عنصر هدایت می شود، که کمی شبیه یک حلقه DRAM است، و ولتاژ برای نشان دادن وضعیت هر عنصر اسکن می شود (یا در یک زمان خاص شارژ می شود).برای بهبود این وضعیت، تکنولوژی صفحه نمایش کریستال مایع بعداً توسط یک آدرس گیری ماتریس فعال هدایت شد،که یک دستگاه ایده آل برای دستیابی به یک چگالی داده بالا و یک اثر نمایش کریستال مایع با وضوح بسیار بالا است.روش استفاده از الکترود ترانزیستور سیلیکون ساخته شده از تکنولوژی فیلم نازک و استفاده از روش اسکن برای انتخاب هر نقطه نمایش (پیکسل) برای روشن و خاموش است.عملکرد غیرخطی ترانزیستورهای فیلم نازک برای جایگزینی عملکرد غیرخطی کریستال های مایع استفاده می شوددر صفحه نمایش کریستال مایع نوع TFT، شیشه رسان بر روی خط کوچک شبکی کشیده می شود.و الکترودها سوئیچ های ماتریس هستند که توسط ترانزیستورهای فیلم نازک ترتیب داده شده اند، و یک جعبه کنترل در تقاطع هر خط وجود دارد، اگرچه سیگنال رانندگی به سرعت در هر نقطه نمایش اسکن می شود،اما فقط نقطه نمایش انتخاب شده در ماتریس ترانزیستور بر روی الکترود ولتاژ کافی برای هدایت مولکول کریستال مایع را دریافت می کند، به طوری که محور مولکولی کریستال مایع به یک کنتراست "درخشان" تبدیل می شود، و نقطه نمایش که انتخاب نشده است به طور طبیعی کنتراست "تیره" است. بنابراین،از وابستگی عملکرد نمایش به توانایی اثر میدان الکتریکی کریستال مایع جلوگیری می کند.

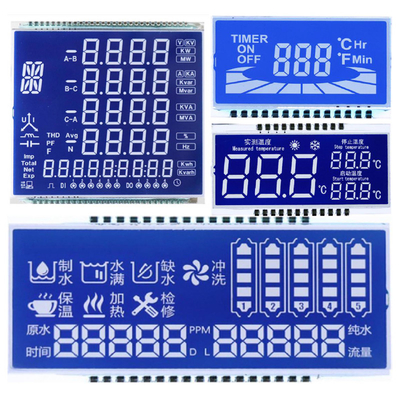

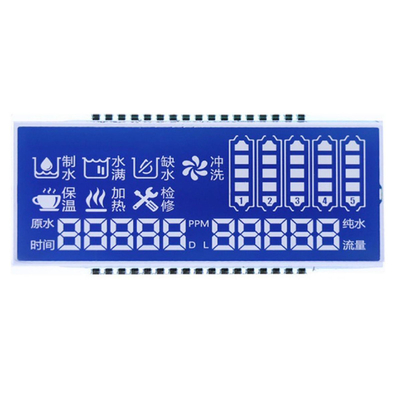

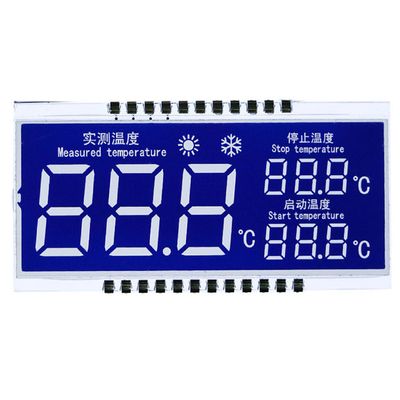

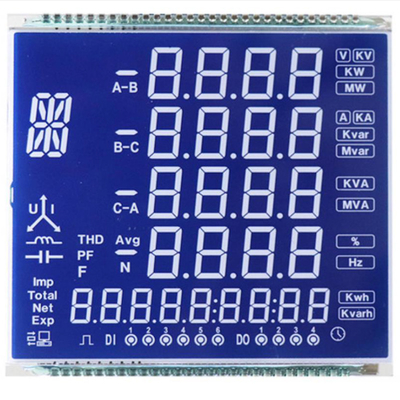

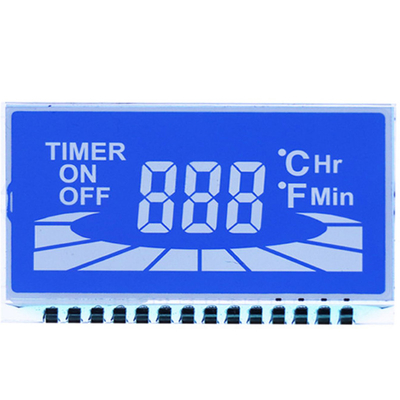

صفحه LCD سفارشی STN، حالت آبی STN / پس زمینه حروف سفید / صفحه نمایش فونت، تصویر محصول اتصال فلزی
