جزئیات محصول:
|
| محصول: | 1.27 اینچ رنگ OLED | قطعنامه: | رزولوشن 128x96 پیکسل |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | 8-bit 68XX/80XX موازی، 4-wire SPI، I2C |
| رنگ نمایش: | رنگ کامل | اپتیک: | همه زاویه های دید |
| طرح "دم": | 33.70 × 26.90 × 1.60 (میلی متر) | منطقه فعال: | 25.708 × 19.28 (ملی متر) |
| Pixel Pitch: | 0.067 × 0.201 (mm) | دمای عملیاتی: | -40 تا +70 درجه سانتی گراد |
| دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | آی سی درایور: | SSD1351 |
| ولتاژ تغذیه برای منطق: | 1.65 - 3.5 ولت | شماره پین: | 30 پین |
| نوع بسته IC: | COF | نوع اتصال ماژول: | ZIF |
| وظیفه: | 1/96 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول نمایش 128x96 AMOLED,ماژول نمایش 30 PINS AMOLED,ماژول نمایش AMOLED دستگاه پزشکی,30 Pins AMOLED Display Module,Medical Device AMOLED Display Module |
||
1.27 اینچ AMOLED UG-2896GDEAF11 SSD1351 کنترلر 128x96 ماتریس منفعل 30 پین اتصال ZIF برای دستگاه پزشکی توضیحات محصول
دیود ساطع کننده نور ارگانیک (OLED) یک فناوری نسل جدید است که تصاویر روشن تر و واضح تر با سرعت پاسخ سریع تر را ارائه می دهد.UG-2896GDEAF11 صفحه نمایش OLED ساخته شده از 128 RGB x 96 نقطه های فردیاین ماژول OLED سبک وزن، کم مصرف و کوچک است، رابط های مختلف اختیاری وجود دارد؛ این رابط SPI، موازی و I2C پیش فرض است.
اندازه ناحیه فعال 1.27 ′′ قطری با ابعاد ماژول 33.70 × 26.90 × 1.60 (mm) ، ابعاد ناحیه فعال 25.708 × 19.28 (mm) است. این 1.صفحه نمایش OLED 27 اینچی دارای IC SSD1351 داخلی است و نسبت کنتراست بالایی دارد،000: 1. ولتاژ منبع منطقی از 1.65V-3.5V، مقدار معمولی 3V است. این برای برنامه های کاربردی مانند دستگاه پزشکی، سیستم POS، کالاهای سفید، برنامه های کاربردی خانگی،ابزار صنعتی، اتوماسیون، سیستم های نمایش صوتی / تصویری، لوازم مراقبت شخصی، کالاهای خانگی، نمایشگاه های خودرو، نمایشگاه های اطلاعات پویا و غیره.
ویژگی ها:
| محصول: | 1.27 اینچ رنگ OLED | قطعنامه: | وضوح 128x96 پیکسل |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | 8-bit 68XX/80XX موازی، 4-wire SPI، I2C |
| رنگ نمایش: | رنگ کامل | اپتیک: | همه زاویه های دید |
| خلاصه ی داستان: | 33.70 × 26.90 × 1.60 (ملی متر) | منطقه فعال: | 25.708 × 19.28 (ملی متر) |
| پیکسل پیچ: | 0.067 × 0.201 (میلی متر) | دمای عملیاتی: | -40°C تا +70°C |
| دمای ذخیره سازی: | -40°C تا +85°C | آي سي راننده: | SSD1351 |
| ولتاژ منبع برای منطق: | 1.65 - 3.5 ولت | شماره پین: | 30 پین |
| نوع بسته IC: | COF | نوع اتصال ماژول: | ZIF |
| وظیفه: | 1/96 | انطباق | مطابقت با REACH و RoHS |
ولتاژ تغذیه برای کار ((VDD ): -0.3- 4 ولت
ولتاژ تغذیه برای پین های I/O ((VDDIO): -0.3 - 4 V
ولتاژ تغذیه برای نمایش ((VDDH): -0.3 - 15 ولت
زمان عمر (80 cd/m2): 10000 ساعت
> تمام ولتاژهای فوق بر اساس VSS = 0V هستند.
> هنگامی که این ماژول بیش از حداکثر قابلیت های مطلق بالا استفاده می شود، ممکن است شکستگی دائمی ماژول رخ دهد.استفاده از این ماژول در شرایط طبق بخش 3 مطلوب است.اگر این ماژول بیش از این شرایط استفاده شود، ممکن است خرابی ماژول رخ دهد و قابلیت اطمینان ماژول وخیم شود.
> محدوده های دمایی تعریف شده شامل قطبی کننده نمی شوند. حداکثر دمای قابل تحمل قطبی کننده باید 80C باشد.
> VCC = 14.0V، Ta = 25°C، 50٪ Checkerboard. پیکربندی نرم افزار بر اساس بخش 4.5 Initialization است. پایان عمر به عنوان 50٪ از روشنایی اولیه مشخص شده است.میانگین عمر کار در دمای اتاق با استفاده از عملکرد شتاب دهنده در شرایط دمای بالا تخمین زده می شود..
1.27 اینچ AMOLED UG-2896GDEAF11 SSD1351 کنترلر 128x96 ماتریس منفعل 30 پین اتصال ZIF برای دستگاه پزشکی محصولنقاشی

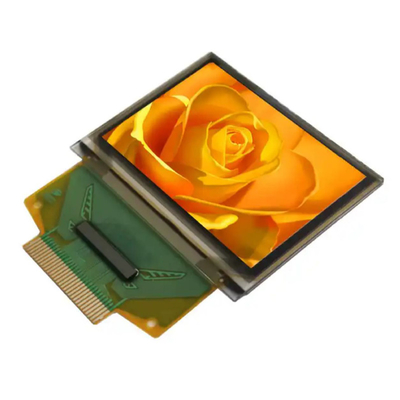

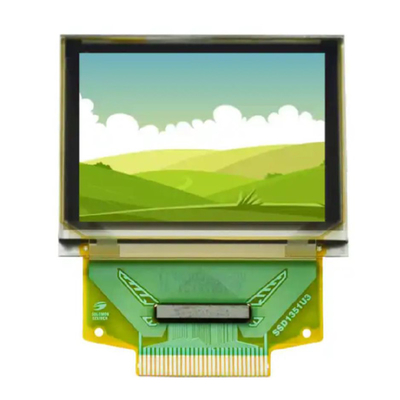

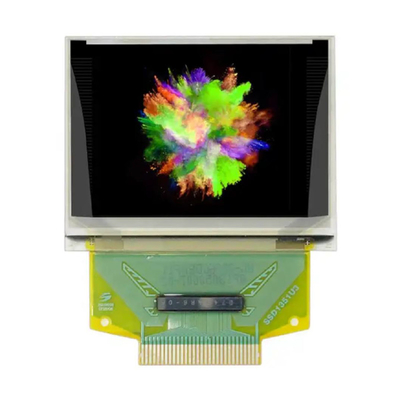

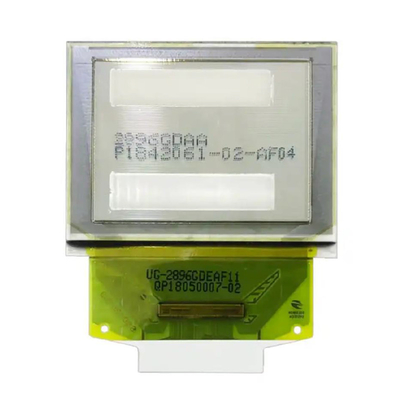

1.27 اینچ AMOLED UG-2896GDEAF11 SSD1351 کنترلر 128x96 ماتریس منفعل 30 پین اتصال ZIF برای دستگاه پزشکی محصولتصویر
طراحی اقدامات احتیاطی برای ماژول نمایش OEL
1) حداکثر قدرت مطلق، قدرت هایی است که برای ماژول نمایش OEL نمی توان از آن فراتر رفت و اگر این مقادیر از آن فراتر رود، ممکن است آسیب به پنل رخ دهد.
2) برای جلوگیری از بروز خرابی ناشی از سر و صدا، توجه کنید که مشخصات VIL و VIH را برآورده کنید و در عین حال، کابل خط سیگنال را تا حد ممکن کوتاه کنید.
3) ما توصیه می کنیم که شما واحد پیشگیری از جریان بیش از حد (فیوز ها و غیره) را به مدار برق (VDD) نصب کنید. (قیمت توصیه شده: 0.5A)
4) توجه کافی به جلوگیری از بروز تداخل صوتی متقابل با دستگاه های همسایه داشته باشید.
5) در مورد EMI، اقدامات لازم را در سمت تجهیزات در اصل انجام دهید.
6) هنگام نصب ماژول نمایش OEL، بخش بیرونی پوشش پلاستیکی را نصب کنید.
7) اگر منبع برق به ماژول نمایش OEL به زور به دلیل اشتباهاتی مانند خارج کردن باتری اصلی در حالی که صفحه نمایش OEL در حال کار است، قطع شود،ما نمی توانیم کیفیت این ماژول نمایش OEL را تضمین کنیم.
8) پتانسیل الکتریکی که باید به صفحه عقب تراشه IC متصل شود باید به شرح زیر باشد: SSD1333
* اتصال (تماس) با هر پتانسیل دیگری غیر از بالا ممکن است منجر به شکستن IC شود.
تکنولوژی راننده AMOLED
با تفاوت PMOLED، AMOLED با 2 ترانزیستور و 1 خازن (یعنی 2T1C) در هر واحد پیکسل ترتیب داده شده است، که اساسی ترین روش مدار محرک پیکسل AMOLED است.با توجه به جبران عملکرد مانند یکسانی در روشنایی، ترانزیستورها و خازن های بیشتری نیز می توانند طراحی شوند. هر پیکسل از درایو فعال با یک ترانزیستور فیلم نازک با یک عملکرد سوئیچینگ مجهز است.و هر پیکسل مجهز به یک خازن ذخیره بار، و مدار محرک محیطی و آرایه نمایش بر روی همان بستر شیشه ای یکپارچه شده اند. مدار راننده ماتریس فعال در صفحه نمایش پنهان شده است.این کار باعث می شود که ادغام و کوچک کردن آن آسان تر باشد.علاوه بر این، از آنجا که مشکل اتصال بین مدار محرک محیطی و صفحه نمایش حل می شود، بهره وری و قابلیت اطمینان تا حدودی بهبود می یابد.ویژگی برجسته از راننده فعال این است که مدار جریان ثابت در حال حاضر در صفحه نمایش یکپارچه شده است، و هر پیکسل تولید کننده نور با ترانزیستور فیلم نازک خود برای آدرس گیری ماتریس مطابقت دارد، و درایور تولید کننده نور شامل ترانزیستور فیلم نازک، خازن ذخیره بار و غیره است.
درایو فعال یک حالت درایو استاتیک با اثر ذخیره سازی است و می تواند با بار 100٪ که توسط تعداد الکترود های اسکن محدود نمی شود، هدایت شود.و می تواند به طور انتخابی برای هر پیکسل مستقل تنظیم شود، بدون مشکل چرخه کار، و به راحتی به دست آوردن روشنایی بالا و وضوح بالا است.راننده فعال می تواند به طور مستقل تنظیم مقیاس خاکستری از پیکسل های قرمز و آبی با روشنایی پایین، که برای تحقق رنگ آمیزی OLED بیشتر مفید است. دستگاه های نمایش OLED دارای ویژگی های دیود هستند ، بنابراین در اصل ، آنها درایو های یک طرفه DC هستند.به دلیل ضخامت فیلم ارگانیک تابش نور در محدوده نانومتر، اندازه ناحیه ای که نور را منتشر می کند معمولاً بیشتر از 100 میکرو است و دستگاه دارای ویژگی های ظرفیت آشکار است.بسیاری از مدارهای محرک حالت محرک جریان ثابت جلو و ولتاژ ثابت معکوس را اتخاذ می کنند.
در محصول واقعی، عوامل مختلفی که بر کیفیت تصویر AMOLED تأثیر می گذارند پیچیده تر هستند، برخی از آنها یک عامل خاص نقش اصلی دارند، برخی ممکن است نتیجه عوامل مختلف باشند.برای عواملی که منجر به بدتر شدن کیفیت تصویر AMOLED می شوندصنعت انواع مختلفی از فن آوری های جبران ولتاژ و مدار جبران مربوطه را مطالعه کرده است که تقریباً می تواند به روش جبران ولتاژ تقسیم شود.روش تعویض فعلی، روش جبران درایو دیجیتال، روش جبران خارجی و غیره در مقایسه با تکنولوژی فرآیند و تکنولوژی تجهیزات برای بهبود کیفیت تصویر AMOLED،روش های بهبود مدار کارآمدتر هستندتکنولوژی جبران راننده نقطه کلیدی و دشوار راننده AMOLED است و همچنین ویژگی ویژه راننده AMOLED در مقایسه با راننده TFT LCD است.
