جزئیات محصول:
|
| محصول: | 0.96 اینچ OLED 7 پین | ساختار: | COG + PCB |
|---|---|---|---|
| قطعنامه: | 128x64 پیکسل | رابط ها: | SPI و I2C اختیاری |
| نگاه کردن به آلگل: | همه زاويه ديد | شماره پین: | هفت پین (چهار پین اختیاری) |
| رنگ: | سفید آبی اختیاری | اندازه ماژول: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| شیشه: | PMOLED (Passive Matrix OLED) | کنترل کننده: | SSD1306 یا معادل آن |
| منبع برق: | 3V / 5V | کارکن موقت: | -40 تا +85 درجه سانتیگراد |
| نسبت کنتراست: | 2000: 1 (کنتراست اتاق تاریک) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش اولد 128x64,صفحه نمایش 0.96 اینچی OLED,SSD1306 کنترل کننده صفحه نمایش OLED,0.96 Inch OLED Display,SSD1306 Controller OLED Display |
||
0.96 اینچ SSD1306 کنترلر 7 پین فونت های سفید و آبی صفحه نمایش SPI OLED 128x64 3V PMOLED
مدل SFOM096YZ7-12864WB-01 یک مورد تمدید از SF-OS096YZ7-12864WB-01 است که دارای یک صفحه PCB در ماژول است. اندازه قطر آن 0.96 اینچ است و از 128x64 پیکسل ساخته شده است.این صفحه PCB با چهار سوراخ نصب یک روش آسان برای مشتریان برای تثبیت ماژول در برنامه های کاربردی خود را. ماژول SFOM096YZ7-12864WB-01 با SSD1306 IC ساخته شده است؛ از رابط SPI 4 سیم پشتیبانی می کند؛ رابط I2C اختیاری، وظیفه رانندگی 1/64، ولتاژ تغذیه برای منطق از 3.3V ~ 5V است،سطح I/O 5V تا 3V با مدار تبدیل، نمایشگر با 50٪ جریان صفحه چک 80mA @ 3.3VDD (ارزش معمولی) است. اتصال ماژول 7 پین سر، اتصال 4 پین سر.
این ماژول OLED برای برنامه های خانگی هوشمند، دستگاه های پزشکی، کنترل هوشمند، متر و غیره مناسب است و می تواند در دمای -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار کند.
1صفحه نمایش مینی OLED 0.96 اینچی با وضوح 128X64 و تراشه SSD1306
2مصرف برق بسیار کم: نورپردازی صفحه نمایش کامل 0.08w
3. چهار سوراخ نصب برای نصب آسان
4نوع رابط: SPI (می تواند به IIC تغییر کند)
5. پشتیبانی از انواع تراشه های کنترل: کاملا سازگار با سری Arduino 51، سری msp430, stm32 / 2 CSR IC, ETC
6ولتاژ برق: DC 3V - 5V
ویژگی ها:
| محصول: | 0.96 اینچ OLED 7 پین | ساختار: | COG + PCB |
|---|---|---|---|
| قطعنامه: | 128×64 پیکسل | رابط ها: | SPI و I2C اختیاری |
| تماشای Algle: | همه زاویه دید | شماره پین: | 7 پین (4 پین اختیاری) |
| رنگ: | سفید آبی اختیاری | اندازه ماژول: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| شیشه: | PMOLED (OLED ماتریس منفعل) | کنترل کننده: | SSD1306 یا معادل آن |
| منبع برق: | 3V / 5V | زمان کار: | -40°C تا +85°C |
| نسبت کنتراست: | 2000: 1 (تضاد اتاق تاریک) | انطباق | مطابقت با REACH و RoHS |
SAEF Technology یک تامین کننده حرفه ای از ماژول های OLED است. ما طیف گسترده ای از ماژول های OLED متریکسی غیرفعال استاندارد (PMOLED) / OLED dot matrix display و طراحی سفارشی Character OLED ارائه می دهیم.صفحه نمایش های گرافیکی OLED و صفحه نمایش OLEDساختار مکانیکی شامل انواع Chip on Board (COB) ، Chip on Glass (COG) و TAB (Tape Automated Bonded) است. مشتریان می توانند برنامه های خود را از STN LCD به نمایشگاه های OLED به راحتی ارتقا دهند.ماژول های OLED SAEF دارای تمام مزایای مهم هستند
0.96 اینچ SSD1306 کنترلر 7 پین فونت های سفید و آبی صفحه نمایش SPI OLED 128x64 3V PMOLED

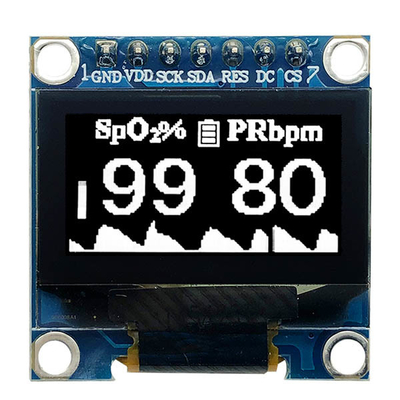

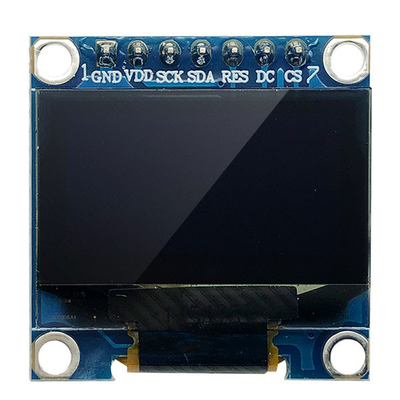

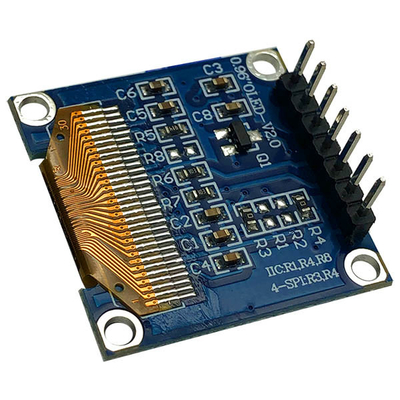

0.96 اینچ SSD1306 کنترلر 7 پین فونت های سفید و آبی صفحه نمایش SPI OLED 128x64 3V PMOLED تصویر محصول
اقدامات احتیاطی برای دست زدن به ماژول OLED
1. پانل نمایش از شیشه و قطبی کننده ساخته شده است. از آنجا که شیشه شکننده است. در هنگام دست زدن به خصوص در لبه ها تمایل به پاره شدن دارد. لطفا از افتادن یا نارسایی اجتناب کنید.با رها کردن یا برخورد از آن به شوک مکانیکی مبتلا نشوید..
2. به سطح صفحه نمایش یا مناطق مجاور آن فشار بیش از حد وارد نکنید زیرا این امر ممکن است باعث ایجاد ناهنجاری شود. به دستان برهنه به صفحه نمایش دست نزنید.این منطقه نمایش رنگ خواهد کرد (برخی از لوازم آرایشی به قطب گرایی تعیین می شود).
3. قطب کش که سطح صفحه نمایش ماژول OLED را پوشش می دهد نرم است و به راحتی خراش می گیرد. این قطب کش را با دقت کنترل کنید. لمس نکنیدفشار دهید یا با هر چیزی سخت تر از یک سرب مداد HB (گلاس) قطعات آشکار را مسواک بزنید.، پینت و غیره) قرار ندهید یا چیزی را بر روی منطقه نمایش قرار ندهید تا از ترک علائم بر روی آن جلوگیری کنید.قطب نما رو لکه دار يا کثيف کنپس از آزمایش محصولات در دمای پایین، آنها باید قبل از تماس با هوای دمای اتاق، در یک ظروف گرم شوند.
4. اگر سطح نمایش آلوده شود، روی سطح نفس بکشید و آن را با یک پارچه خشک نرم و نرم پاک کنید. اگر به شدت آلوده شده باشد، پارچه را با یکی از محلول های زیر مرطوب کنید.
-اسوپروپيل الکل
- الکل اتيل
برای جلوگیری از آسیب رساندن به سطح صفحه نمایش، آن را به شدت پاک نکنید.
5مواد حلال غیر از موارد فوق ممکن است به قطب کش آسیب برساند. به ویژه، از موارد زیر استفاده نکنید.
-آب
- کتون
- محلول های خوشمزه
بزودی بزاق یا قطره های آب را پاک کنید، تماس طولانی با آب ممکن است باعث تغییر شکل یا رنگ شود.
6. مراقب باشید تا خوردگی الکترود را به حداقل برسانید. خوردگی الکترود ها توسط قطرات آب، رطوبت یا جریان جریان در محیط رطوبت بالا تسریع می شود.
7. هنگام نصب ماژول OLED اطمینان حاصل کنید که از پیچیدگی، انحراف و تحریف برخوردار است. به ویژه، کابل I ̊O را به زور نکشید یا خم نکنید.
8سعی نکنید ماژول OLED را جدا یا پردازش کنید.
9. ترمينال NC بايد باز باشه. هيچ چيز رو وصل نکن
10. اگر قدرت مدار منطق خاموش است، سیگنال های ورودی را اعمال نکنید.
11کنترل تخلیه الکترواستاتیک،از آنجا که این ماژول از یک CMOS LSI استفاده می کند، باید همان توجه دقیق به تخلیه الکترواستاتیک مانند یک IC CMOS معمولی پرداخت شود.برای جلوگیری از تخریب عناصر توسط برق ایستاتیک، مراقب حفظ یک محیط کار بهینه باشید.
- قبل از برداشتن OLED از جعبه بسته بندی یا در یک مجموعه قرار دادن آن، مطمئن شوید که ماژول و بدن شما دارای پتانسیل الکتریکی یکسان هستند.در هنگام دست زدن به ماژول های OLED مطمئن شوید که بدن را زمین دهید.
- ابزار مورد نیاز برای مونتاژ، مانند آهن جوش، باید به درستی زمین باشد.هنگام استفاده از یک پیچک برقی برای اتصال LCM، پیچک باید از قدرت زمین به حداقل رساندن تا حد ممکن هر گونه انتقال امواج الکترومغناطیسی تولید شرارهای ناشی از مفصل موتور باشد.
- برای کاهش مقدار برق ایستاتیک تولید شده، کار مونتاژ و سایر کارها را در شرایط خشک انجام ندهید.برای کاهش تولید برق ایستاتیک مراقب باشید که هوا در کار بیش از حد خشک نیسترطوبت نسبی ۵۰ تا ۶۰ درصد توصیه می شود تا جایی که ممکن است پتانسیل الکتریکی لباس کاری و پتانسیل نیمکت کار را به پتانسیل زمین تبدیل کنید.
- ماژول OLED با یک فیلم پوشش داده شده است تا از سطح صفحه نمایش محافظت کند.
اقدامات احتیاطی برای ذخیره سازی ماژول OLED
1هنگام ذخیره سازی ماژول های OLED، اقدامات احتیاطی زیر لازم است.
i. آنها را در یک کیسه پلی اتیلن مهر و موم شده با خشک کن نگهداری کنید.
ii. آنها را در یک مکان تاریک نگه دارید. در معرض نور خورشید یا نور فلورسنت قرار ندهید، درجه حرارت را بین 0 °C و 35 °C نگه دارید و رطوبت نسبی را بین 40٪ RH و 60٪ RH نگه دارید.
سطح قطب کش نباید با هیچ شی دیگری در تماس باشد (به شما توصیه می کنیم آنها را در ظرف ضد برق استاتیک که در آن حمل شده اند ذخیره کنید).
2. بقیه
i. اگر ماژول های OLED برای مدت طولانی کار کرده باشند، باعث کاهش روشنایی می شوند. نشان دادن الگوهای نمایش مشابه برای مدت طولانی توصیه نمی شود.در غیر این صورت الگوهای نمایش ممکن است در صفحه به عنوان تصاویر ارواح باقی بماند و قابل بازیابی نیست.
ii. به حداقل رساندن تخریب عملکرد ماژول های OLED ناشی از تخریب ناشی از برق ثابت و غیره،مراقب باشید که هنگام دست زدن به ماژول ها از نگه داشتن بخش های زیر جلوگیری کنید..
-منطقه اي از صفحه مدار چاپي
-قطعات الکترود هاي پاياني.
