1.5 اینچ 128x128 نقطه 262k رنگ AMOLED نمایش ZIF نوع UG-2828GDEDF11 کنترل SSD1351

SFOS150TW-7100AN مشخصات.pdf

1صفحه نمایش OLED 5 اینچی، 128x128 نقطه 262k رنگ AMOLED صفحه نمایش SSD1351معرفی محصول

بررسی سریع محصول

شماره مدلUG-2828GDEDF11

نوع: گرافیک
ساختار: COG
اندازه:1.5 اینچ
¥128 x 128 ماتریس نقطه ای
IC:SSD1351
منبع برق 3 ولت
۱/۱۲۸
رابط: 8080,SPI,I2C
رنگ نمایش: رنگ کامل


توضیحات

دیود ساطع کننده نور ارگانیک (OLED) یک فناوری نسل جدید است که تصاویر روشن تر و واضح تر با سرعت پاسخ سریع تر را ارائه می دهد.UG-2828GDEDF11 صفحه نمایش OLED ساخته شده از 120 x 128 نقطه تک رنگاین ماژول OLED سبک وزن، کم مصرف و کوچک است، رابط های مختلف اختیاری وجود دارد؛ این رابط SPI، موازی و I2C پیش فرض است.

اندازه ناحیه فعال 1.5 ′′ قطبی با ابعاد ماژول 33.80 × 34.00 × 1.60 (mm) ، ابعاد ناحیه فعال 26.855 × 26.864 (mm) است.صفحه نمایش OLED 5 اینچی دارای IC SSD1315 ساخته شده است و نسبت کنتراست بالایی دارد،000: 1. ولتاژ منبع منطقی از 1.65V-3.5V، مقدار معمولی 3V است. این برای برنامه های کاربردی مانند دستگاه پزشکی، سیستم POS، کالاهای سفید، برنامه های کاربردی خانگی،ابزار صنعتی، اتوماسیون، سیستم های نمایش صوتی / تصویری، لوازم مراقبت شخصی، کالاهای خانگی، نمایشگاه های خودرو، نمایشگاه های اطلاعات پویا و غیره.

ویژگی:

ولتاژ تغذیه برای کار ((VDD ): -0.3- 4 ولت
ولتاژ تغذیه برای پین های I/O ((VDDIO): -0.3 - 4 V
ولتاژ تغذیه برای نمایش ((VDDH): -0.3 - 15 ولت
زمان عمر (80 cd/m2): 10000 ساعت

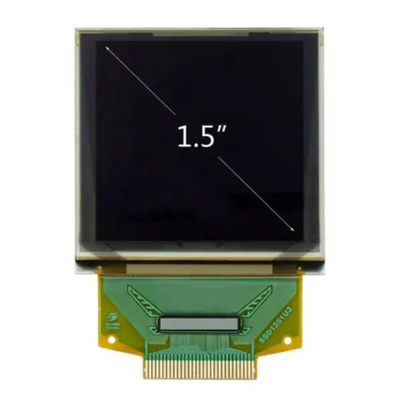

1صفحه نمایش OLED 5 اینچی، 128x128 نقطه 262k رنگ AMOLED صفحه نمایش SSD1351نقشه محصول

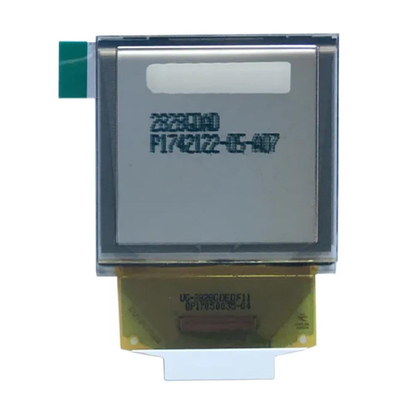

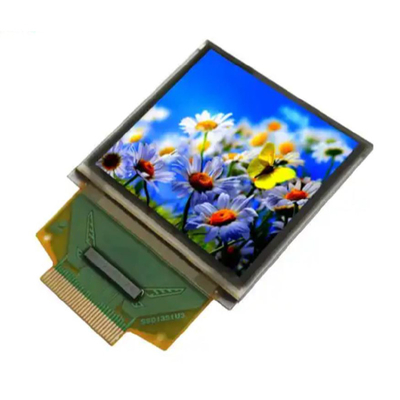

1صفحه نمایش OLED 5 اینچی، 128x128 نقطه 262k رنگ AMOLED صفحه نمایش SSD1351تصویر محصول

طراحی اقدامات احتیاطی برای ماژول نمایش OEL

1) حداکثر قدرت مطلق، قدرت هایی است که برای ماژول نمایش OEL نمی توان از آن فراتر رفت و اگر این مقادیر از آن فراتر رود، ممکن است آسیب به پنل رخ دهد.
2) برای جلوگیری از بروز خرابی ناشی از سر و صدا، توجه کنید که مشخصات VIL و VIH را برآورده کنید و در عین حال، کابل خط سیگنال را تا حد ممکن کوتاه کنید.
3) ما توصیه می کنیم که شما واحد پیشگیری از جریان بیش از حد (فیوز ها و غیره) را به مدار برق (VDD) نصب کنید. (قیمت توصیه شده: 0.5A)
4) توجه کافی به جلوگیری از بروز تداخل صوتی متقابل با دستگاه های همسایه داشته باشید.
5) در مورد EMI، اقدامات لازم را در سمت تجهیزات در اصل انجام دهید.
6) هنگام نصب ماژول نمایش OEL، بخش بیرونی پوشش پلاستیکی را نصب کنید.
7) اگر منبع برق به ماژول نمایش OEL به زور به دلیل اشتباهاتی مانند خارج کردن باتری اصلی در حالی که صفحه نمایش OEL در حال کار است، قطع شود،ما نمی توانیم کیفیت این ماژول نمایش OEL را تضمین کنیم.
8) پتانسیل الکتریکی که باید به صفحه عقب تراشه IC متصل شود باید به شرح زیر باشد: SSD1315
* اتصال (تماس) با هر پتانسیل دیگری غیر از بالا ممکن است منجر به شکستن IC شود.


در مورد AMOLED

نمایشگر تمام رنگی یک نشانه مهم برای بررسی اینکه آیا نمایشگر در بازار رقابتی است، بنابراین بسیاری از فن آوری های تمام رنگی نیز به نمایشگرهای OLED اعمال می شود.با توجه به نوع پانل معمولا سه مورد زیر را دارد:: نور مستقل پیکسل RGB، فیلتر رنگ و تبدیل رنگ نور.

پیکسل های RGB به صورت مستقل نور را منتشر می کنند

استفاده از مواد روشن کننده برای انتشار نور مستقل در حال حاضر رایج ترین حالت رنگ است. این استفاده از ماسک سایه فلزی دقیق و فناوری تراز پیکسل CCD است، ابتدا قرمز را آماده کنید،سبز، آبی سه رنگ اصلی مرکز تولید نور، و سپس تنظیم نسبت مخلوط رنگ از سه ترکیب رنگ برای تولید رنگ واقعی،به طوری که عنصر سه رنگی OLED به طور مستقل نور را برای تشکیل یک پیکسل منتشر می کند.

کلید این فناوری بهبود رنگ خالص و کارایی نورپردازی از مواد لامپ دهنده، و همچنین بهبود تکنولوژی حکاکی ماسک سایه فلزی است.

به عنوان هسته ی OLED ها، مواد نیمه هادی ارگانیک که نور را منتشر می کنند معمولاً حاوی مولکول های کوچک، فلز پیچیده و پلیمرهای دارای ساختار صاف و سفت هستند.ویژگی ها و طبقه بندی مواد سه رنگ مورد استفاده قرار می گیرند::

1ماده ی آبی تابش دهنده

نور آبی به طور معمول در طول موج حدود 450 نانومتر، که مربوط به انرژی فوتونی حدود 2.76 eV است، نور را منتشر می کند. در مقایسه با مواد روشن کننده قرمز و سبز،درجه ترکیب مواد روشن کننده آبی کمتر استمواد نور آبی رایج استفاده شده TMTPEPA، BDPAS و ST-G1 هستند.

2مواد روشن کننده سبز

طول موج نوری نور سبز حدود 532nm است و انرژی فوتون مربوطه حدود 2.33eV است و مواد انتشار نور سبز رایج استفاده شده Alaq3 ، TDETE ، Coumarin ، NpGl و غیره است.

3ماده روشن کننده قرمز

طول موج نورپردازی نور قرمز حدود 65 نانومتر است و انرژی فوتون مربوطه 1.9 ev است، و در میان سه رنگ اصلی،تفاوت بین سطح انرژی HOMO و LUMO مواد تولید کننده نور قرمز کوچکترین است، و مواد نور قرمز مورد استفاده معمولا فلورین قرمز، PTPP، DCJTB و Tz-Gl هستند.

بزرگترین تنگنایی که مواد لامپ دهنده مولکول کوچک ارگانیک با آن مواجه هستند این است که عمر مواد RGB بسیار متفاوت است، به ویژه خلوص،بهره وری و عمر مواد قرمز و آبی باید بهبود یابدبنابراین، از طریق هیبریداسیون مواد اصلی روشنایی، نور آبی و قرمز با پاکیزه رنگ بالا، بهره وری نورپردازی بالا و ثبات قوی به دست می آید.در مقایسه با مواد نورپردازی مولکول کوچک با ساختار مولکولی واضح و وزن مولکولی, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red، اما عمر آنها کوتاه تر از مواد نورپردازی مولکول کوچک است و بهره وری نور و عمر آنها باید بهبود یابد.

با رنگ بندی، وضوح بالا و منطقه بزرگ صفحه نمایش OLED، تکنولوژی حکاکی ماسک سایه فلزی به طور مستقیم بر کیفیت تصویر صفحه نمایش تاثیر می گذارد،بنابراین الزامات سختگیرانه تر برای دقت ابعاد و دقت موقعیت گیری گرافیک ماسک سایه فلزی مطرح می شود.

در مورد انتشار مستقل پیکسل های RGB، ما باید در مورد ترتیب پیکسل صحبت کنیم. در حال حاضر،ترتیب Pentile RGB که توسط سامسونگ در صفحه AMOLED نمایش داده می شود، شناخته شده ترین است، پیکسل تک این ترتیب از ترتیب استاندارد RGB متفاوت است و اکثر صفحه نمایش های AMOLED برای ترتیب هر پیکسل از قرمز سبز یا آبی سبز استفاده می کنند،و سپس هوشمندانه زیر پیکسل ها را به اشتراک بگذارید وقتی که آنها در کنار هم قرار دارند، به طوری که کل صفحه نمایش هنوز هم به نمایش کامل رنگ می رسد.

کمبودها

1. AMOLED تنظیم پیکسل پنتل را اتخاذ می کند، وضوح واقعی فقط می تواند به دو سوم از نامی برسد، در مورد dpi کم، دانه دار بودن بسیار سنگین خواهد بود،و نقاط رنگی را می توان از دور نزدیک دید، و تمام مرزها بلوک رنگ مانند متن، جداول و گرافیک نیاز به نمایش با کمک پیکسل های نزدیک به کمک به انتشار نور،که منجر به مشکلات جدی و اجتناب ناپذیر مانند لبه های تار و رنگ های رنگارنگ می شود..

2تأکید AMOLED بر رنگ سبز باعث می شود که بیش از حد روشن باشد و هنگام نگاه طولانی به آن باعث خستگی چشم شود.

3. AMOLED نسبت کنتراست فوق العاده بالایی دارد، اما هنگام نمایش یک تصویر تیره تر، به ویژه در تصاویر پویا، مستعد لکه های رنگی است.و کنتراست فوق العاده ی آن بخشی از آن از سیاه های غیر درخشان است.

4هر پیکسل از AMOLED یک فرستنده مستقل است، بنابراین در طول روند پیری، پیکسل های مختلف ممکن است درجه های مختلفی از پیری داشته باشند، که در نتیجه درخشندگی متفاوت است.پس مشکل رنگ رنگی پیچیده تر خواهد شد.

5. وقتی صفحه نمایش سفید است ، AMOLED مصرف قدرت بیشتری نسبت به LCD دارد ، پس چرا رابط کاربری تلفن های همراه با صفحه نمایش AMOLED رنگ های تیره است.تصاویر برنامه هایی مانند گشت و گذار در اینترنت، بازی ها و کتاب های الکترونیکی تقریبا همه رنگ های درخشان هستند، و رنگ پس زمینه اکثر وب سایت ها سفید است.

از نظر تئوری، عدم وجود رنگ در هر پیکسل مشکلی بزرگ نیست و درایور صفحه نمایش می تواند با درایور مجاور نمایش داده شود.

با این حال، در عمل، این بیشتر از نرم افزار تقاضا می کند و تصویر احتمالاً آثار هنری و مور تولید می کند.همچنین تکنولوژی راننده وجود دارد، که همچنین یکی از فن آوری های کلیدی است. در زیر توصیف طرح های رایج مدار های راننده پیکسل OLED ارائه شده است.

(برای خواندن بیشتر به توضیحات محصول 1.45 اینچی مراجعه کنید)
