جزئیات محصول:
|
| محصول: | 1.69 اینچ رنگ OLED | قطعنامه: | 160x128 پیکسل رزولوشن |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | 8-bit 68XX/80XX موازی، 4-wire SPI، I2C |
| رنگ نمایش: | رنگ کامل | اپتیک: | همه زاویه های دید |
| طرح "دم": | 39.90 x 48.50 x 1.60 (میلی متر) | منطقه فعال: | 33.575 x 26.864 (ملی متر) |
| Pixel Pitch: | 0.07 x 0.21 (ملی متر) | دمای عملیاتی: | -40 تا +70 درجه سانتی گراد |
| دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | آی سی درایور: | SSD1333 |
| ولتاژ تغذیه برای منطق: | 1.65 - 3.5 ولت | شماره پین: | 30 پین |
| نوع بسته IC: | COF | نوع اتصال ماژول: | ZIF |
| وظیفه: | 1/128 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 160x128 رنگ OLED,1.69 اینچ رنگ OLED,1.69 inch Color OLED |
||
1.69 اینچ Full Color OLED 160x128 پیکسل SSD1333 Driver IC معرفی محصول
دیود ساطع کننده نور ارگانیک (OLED) یک فناوری نسل جدید است که تصاویر روشن تر و واضح تر با سرعت پاسخ سریع تر را ارائه می دهد.UG-6028GDEFF01 OLصفحه نمایش ED از 160 x 128 نقطه رنگ تک رنگ ساخته شده است. این ماژول OLED سبک وزن، کم مصرف و کوچک است، رابط های مختلف اختیاری وجود دارد؛ این SPI پیش فرض است،رابط موازی و I2C.
اندازه ناحیه فعال 1.69 ′′ قطر دار با ابعاد ماژول است39.90 x 48.50 x 1.60 (میلی متر)، ابعاد منطقه فعال33.575 x 26.864 (ميلي متر)این صفحه نمایش OLED 1.69 اینچی دارای IC SSD1333 ساخته شده است و نسبت کنتراست بالا 20،000 دارد: 1. ولتاژ منبع منطقی از 1.65V-3.5V است، ارزش معمولی 3V است.برای کاربرد مثل دستگاه پزشکی عالی است,سیستم POS، کالاهای سفید، برنامه های کاربردی خانگی، ابزار صنعتی، اتوماسیون، سیستم های نمایش صوتی / تصویری، لوازم مراقبت شخصی، لوازم خانگی، نمایشگاه های خودرو،نمایش اطلاعات پویا و غیره.
| محصول: | 1.69 اینچ رنگ OLED | قطعنامه: | 160x128 پیکسل رزولوشن |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | 8-bit 68XX/80XX موازی، 4-wire SPI، I2C |
| رنگ نمایش: | رنگ کامل | اپتیک: | همه زاویه های دید |
| خلاصه ی داستان: | 39.90 × 48.50 × 1.60 (میلی متر) | منطقه فعال: | 33.575 × 26.864 (ملی متر) |
| پیکسل پیچ: | 0.07 × 0.21 (ملی متر) | دمای عملیاتی: | -40°C تا +70°C |
| دمای ذخیره سازی: | -40°C تا +85°C | آي سي راننده: | SSD1333 |
| ولتاژ منبع برای منطق: | 1.65 - 3.5 ولت | شماره پین: | 30 پین |
| نوع بسته IC: | COF | نوع اتصال ماژول: | ZIF |
| وظیفه: | 1/128 | انطباق | مطابقت با REACH و RoHS |
ولتاژ تغذیه برای کار ((VDD ): -0.3- 4 ولت
ولتاژ تغذیه برای پین های I/O ((VDDIO): -0.3 - 4 V
ولتاژ تغذیه برای نمایش ((VDDH): -0.3 - 15 ولت
زمان عمر (80 cd/m2): 10000 ساعت
> تمام ولتاژهای فوق بر اساس VSS = 0V هستند.
> هنگامی که این ماژول بیش از حداکثر قابلیت های مطلق بالا استفاده می شود، ممکن است شکستگی دائمی ماژول رخ دهد.استفاده از این ماژول در شرایط طبق بخش 3 مطلوب است.اگر این ماژول بیش از این شرایط استفاده شود، ممکن است خرابی ماژول رخ دهد و قابلیت اطمینان ماژول وخیم شود.
> محدوده های دمایی تعریف شده شامل قطبی کننده نمی شوند. حداکثر دمای قابل تحمل قطبی کننده باید 80C باشد.
> VCC = 14.0V، Ta = 25°C، 50٪ Checkerboard. پیکربندی نرم افزار بر اساس بخش 4.5 Initialization است. پایان عمر به عنوان 50٪ از روشنایی اولیه مشخص شده است.میانگین عمر کار در دمای اتاق با استفاده از عملکرد شتاب دهنده در شرایط دمای بالا تخمین زده می شود..
1.69 اینچ Full Color OLED 160x128 پیکسل SSD1333 Driver IC طراحی محصول

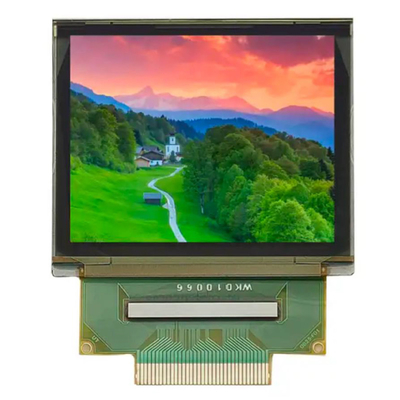

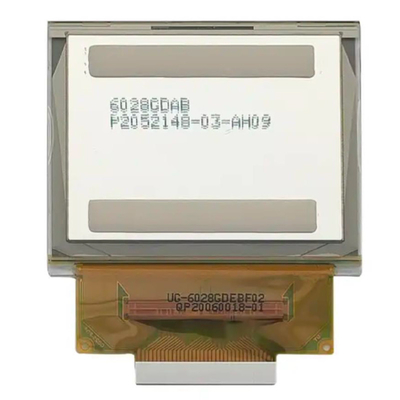

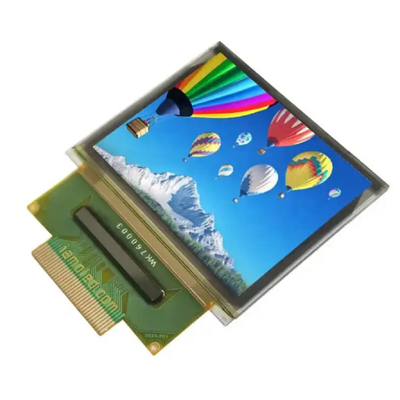

1.69 اینچ Full Color OLED 160x128 پیکسل SSD1333 Driver IC تصویر محصول
طراحی اقدامات احتیاطی برای ماژول نمایش OEL
1) حداکثر قدرت مطلق، قدرت هایی است که برای ماژول نمایش OEL نمی توان از آن فراتر رفت و اگر این مقادیر از آن فراتر رود، ممکن است آسیب به پنل رخ دهد.
2) برای جلوگیری از بروز خرابی ناشی از سر و صدا، توجه کنید که مشخصات VIL و VIH را برآورده کنید و در عین حال، کابل خط سیگنال را تا حد ممکن کوتاه کنید.
3) ما توصیه می کنیم که شما واحد پیشگیری از جریان بیش از حد (فیوز ها و غیره) را به مدار برق (VDD) نصب کنید. (قیمت توصیه شده: 0.5A)
4) توجه کافی به جلوگیری از بروز تداخل صوتی متقابل با دستگاه های همسایه داشته باشید.
5) در مورد EMI، اقدامات لازم را در سمت تجهیزات در اصل انجام دهید.
6) هنگام نصب ماژول نمایش OEL، بخش بیرونی پوشش پلاستیکی را نصب کنید.
7) اگر منبع برق به ماژول نمایش OEL به زور به دلیل اشتباهاتی مانند خارج کردن باتری اصلی در حالی که صفحه نمایش OEL در حال کار است، قطع شود،ما نمی توانیم کیفیت این ماژول نمایش OEL را تضمین کنیم.
8) پتانسیل الکتریکی که باید به صفحه عقب تراشه IC متصل شود باید به شرح زیر باشد: SSD1333
* اتصال (تماس) با هر پتانسیل دیگری غیر از بالا ممکن است منجر به شکستن IC شود.
