جزئیات محصول:
|
| محصول: | 2.42 اینچ OLED | قطعنامه: | وضوح 128 در 64 نقطه |
|---|---|---|---|
| نوع شیشه: | OLED (دیود ساطع نور ارگانیک) | اپتیک: | همه زاویه های دید 80/80/80/80 |
| رابط: | I2C، SPI، 6800، 8080 اختیاری | طرح "دم": | 60.50 × 73.00 × 2.00 میلی متر (شامل پلاریزر) |
| منطقه فعال: | 55.01 × 27.49 میلی متر | Pixel Pitch: | 0.43 × 0.43 (میلی متر) |
| دمای عملیاتی: | -40 تا +70 درجه سانتی گراد | دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| شماره پین: | 24 پین | کنترل کننده: | SSD1309 یا معادل آن |
| حالت رانندگی: | 1/64 چرخه کار | کانکتور: | COG+FPC |
| نسبت کنتراست: | 2000: 1 (کنتراست اتاق تاریک) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 2صفحه نمایش.42 اینچی PMOLED,صفحه نمایش I2C/SPI PMOLED,I2C/SPI PMOLED Display |
||
2.42 اینچ PMOLED Display UG-2864ASWPG01 ماژول، SSD1309، رابط I2C/SPI 6800/8080
2صفحه نمایش OLED.42 اینچی، 2.42 اینچی OLED 128x64
SAEF Technology UG-2864ASWPG01 یک2صفحه نمایش OLED 42 اینچی. از پیکسل های 128x64 با ساختار COG OLED ساخته شده است.UG-2864ASWPG012صفحه نمایش OLED.42 اینچی SSD1309 IC ساخته شده است، از طریق رابط 6800، 8080، SPI و I2C ارتباط برقرار می کند. این ماژول های OLED COG بسیار نازک هستند،سبک وزن و مصرف انرژی کم که برای ابزارهای دستی بسیار عالی است، مترها، شبکه های هوشمند، IoT و غیره.
ماژول OLED می تواند در دمای -40 °C تا +70 °C کار کند؛ دمای ذخیره سازی آن از -40 °C تا +85 °C است.
صفحه نمایش گرافیکی OLED SAEF Technology در سه ساختار مکانیکی از جمله COB، COG و فناوری ماتریس منفعل TAB در دسترس است.رزولوشن گرافیک تک رنگ OLED در صفحه نمایش گرافیک OLED 50x16، 64x128 OLED، 100x16 OLED، 100x32 گرافیک OLED، 200x16 گرافیک OLED، OLED 128x32, صفحه نمایش OLED 128x64, OLED 128x128, و 256x64 صفحه نمایش OLED.صفحه نمایش گرافیکی OLED در طیف محصولات SAEF دارای کنترل کننده های داخلی است و رابط ها شامل موازی هستنداین ماژول های نمایش OLED دارای ولتاژ 3 ولت یا 5 ولت بسته به وضوح / رنگ هستند.
SAEF طیف گسترده ای از ماژول های صفحه نمایش OLED را در اندازه های 0.49 تا 5.5 اینچ OLED ارائه می دهد ، مانند صفحه نمایش 0.49 اینچ مائیکرو OLED ، صفحه نمایش 0.66 اینچ مینی OLED ، صفحه نمایش 0.69 اینچ OLED ، صفحه نمایش 0.91 اینچ OLED ، صفحه نمایش 0.95 اینچ OLED ، صفحه نمایش 0.صفحه نمایش OLED 96 اینچینمایشگر OLED 1.5 اینچ ، 2 اینچ OLED ، 2.4 اینچ OLED ، 2.7 اینچ OLED ، 5.5 اینچ OLED و راه حل های طراحی سفارشی.
| محصول: | 2.42 اینچ OLED | قطعنامه: | وضوح 128 × 64 نقطه |
|---|---|---|---|
| نوع شیشه: | OLED (دیود ارگانیک تابش نور) | اپتیک: |
همه زاویه های دید (80/80/80/80) |
| رابط: | I2C، SPI، 6800، 8080 اختیاری | خلاصه ی داستان: |
60.50 × 73.00 × 2.00 میلی متر (شامل قطب کش) |
| منطقه فعال: | 55.01 × 27.49 میلی متر | پیکسل پیچ: | 0.43 × 0.43 میلی متر |
| دمای عملیاتی: | -40°C تا +70°C | دمای ذخیره سازی: | -40°C تا +85°C |
| شماره پین: | 24 پین | کنترل کننده: | SSD1309 یا معادل آن |
| حالت درایو: | ۱/۶۴ دوره کار | کانکتور: | COG+FPC |
| نسبت کنتراست: |
سال 2000: 1 (تضاد اتاق تاريک) |
انطباق | مطابقت با REACH و RoHS |
2.42 اینچ PMOLED Display UG-2864ASWPG01 ماژول، SSD1309، رابط I2C/SPI 6800/8080
نقاشی
2.42 اینچ PMOLED Display UG-2864ASWPG01 ماژول، SSD1309، رابط I2C/SPI 6800/8080

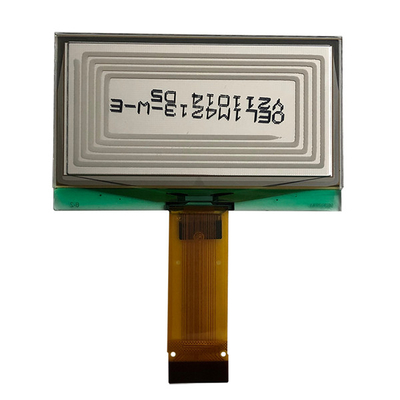

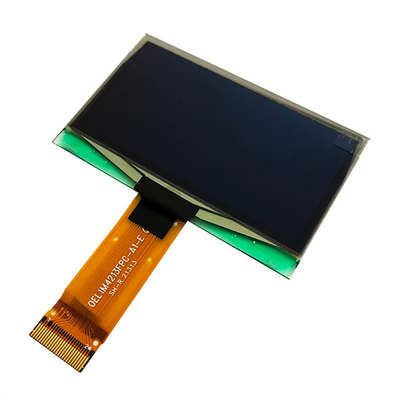

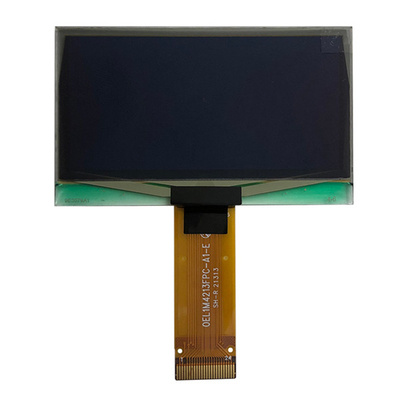

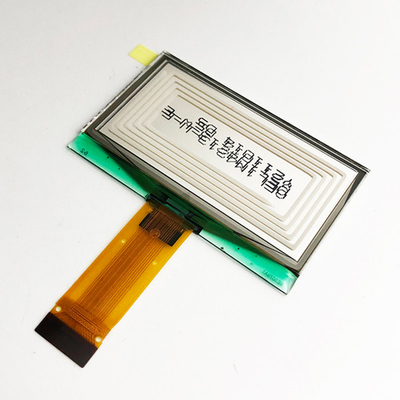

تصویر محصول
مشخصات عملکردی
دستورات:به راهنمای فنی SSD1309 مراجعه کنید.
خاموش کردن و روشن کردن
برای محافظت از پنل OEL و افزایش مدت عمر پنل، روال برق IC در حال حرکت باید شامل یک دوره تاخیر بین منابع برق ولتاژ بالا و ولتاژ پایین در هنگام روشن شدن / خاموش شدن باشد.این به پنل OEL زمان کافی برای تکمیل عمل شارژ و تخلیه قبل / بعد از عملیات می دهد.
تشغيل کن تسلسل:
1VDD رو روشن کن
2. نمایشگر رو از کار بنداز
3. راه اندازی
4. صفحه نمایش پاک
5. VCC رو روشن کن
6. تاخير 100 ميلي متر
(وقتی VCC پایدار است)
7. به دستور ارسال نمايش
خاموش کردن برق دنباله:
1. نمایشگر رو از کار بنداز
2برق رو خاموش کن
3. تاخير 100 ميلي متر
(وقتی VCC به 0 برسد و پانل به طور کامل
تخلیه)
4. VDD رو خاموش کن
اقدامات احتیاطی برای ذخیره سازی ماژول OLED
1هنگام ذخیره سازی ماژول های OLED، اقدامات احتیاطی زیر لازم است.
i. آنها را در یک کیسه پلی اتیلن مهر و موم شده با خشک کن نگهداری کنید.
ii. آنها را در یک مکان تاریک نگه دارید. در معرض نور خورشید یا نور فلورسنت قرار ندهید، درجه حرارت را بین 0 °C و 35 °C نگه دارید و رطوبت نسبی را بین 40٪ RH و 60٪ RH نگه دارید.
سطح قطب کش نباید با هیچ شی دیگری در تماس باشد (به شما توصیه می کنیم آنها را در ظرف ضد برق استاتیک که در آن حمل شده اند ذخیره کنید).
2. بقیه
i. اگر ماژول های OLED برای مدت طولانی کار کرده باشند، باعث کاهش روشنایی می شوند. نشان دادن الگوهای نمایش مشابه برای مدت طولانی توصیه نمی شود.در غیر این صورت الگوهای نمایش ممکن است در صفحه به عنوان تصاویر ارواح باقی بماند و قابل بازیابی نیست.
ii. به حداقل رساندن تخریب عملکرد ماژول های OLED ناشی از تخریب ناشی از برق ثابت و غیره،مراقب باشید که هنگام دست زدن به ماژول ها از نگه داشتن بخش های زیر جلوگیری کنید..
-منطقه اي از صفحه مدار چاپي
-قطعات الکترود هاي پاياني.
