جزئیات محصول:
|
| محصول: | 1.54 اینچ OLED SSD1309 | قطعنامه: | رزولوشن 128x64 پیکسل |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | 8-bit 68XX/80XX موازی، 4-wire SPI، I2C |
| رنگ نمایش: | سفید، زرد، آبی | اپتیک: | همه زاویه های دید |
| طرح "دم": | 42.04 x 27.22 x 1.45 میلی‌متر | منطقه فعال: | 35.052 × 17.516 (mm) |
| Pixel Pitch: | 0.274 × 0.274 (mm) | دمای عملیاتی: | -40 تا +70 درجه سانتی گراد |
| دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | آی سی درایور: | SSD1309 |
| ولتاژ تغذیه: | 1.65 - 3.3 ولت | شماره پین: | 24 پین |
| نوع بسته IC: | COG | نوع اتصال ماژول: | ZIF |
| وظیفه: | 1/64 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش تک رنگ OLED,1ماژول صفحه نمایش OLED 54 اینچی,1.54 inch OLED Display Module |
||
1.54 اینچ OLED UG-2864KSWMG01 کنترلر SSD1309 ماتریس منوکروم 128 x 64 ZIF FPC موازی، 4 سیم SPI، رابط I2C
توضیحات محصول
دیود ساطع کننده نور ارگانیک (OLED) یک فناوری نسل جدید است که تصاویر روشن تر و واضح تر با سرعت پاسخ سریع تر را ارائه می دهد.UG-2864KSWMG01 OLصفحه نمایش ED از 128 x 64 نقطه رنگ تک رنگ ساخته شده است. این ماژول OLED سبک وزن، کم مصرف و کوچک است، رابط های مختلف اختیاری وجود دارد؛ این رابط SPI، موازی و I2C پیش فرض است..
اندازه ناحیه فعال 1.54 ′′ قطر دار با ابعاد ماژول است42.04 x 27.22 x 1.45 میلی متر، ابعاد منطقه فعال35.052 × 17.516 میلی متراین صفحه نمایش OLED 1.54 اینچی دارای IC SSD1309 ساخته شده است و نسبت کنتراست بالا 20،000 دارد: 1. ولتاژ منبع منطقی از 1.65V-3.3V است ، ارزش معمولی 2.8V است.برای کاربرد مثل دستگاه پزشکی عالی است,سیستم POS، کالاهای سفید، برنامه های کاربردی خانگی، ابزار صنعتی، اتوماسیون، سیستم های نمایش صوتی / تصویری، لوازم مراقبت شخصی، لوازم خانگی، نمایشگاه های خودرو،نمایش اطلاعات پویا و غیره.
| محصول: | 1.54 اینچ OLED SSD1309 | قطعنامه: | رزولوشن 128x64 پیکسل |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | 8-bit 68XX/80XX موازی، 4-wire SPI، I2C |
| رنگ نمایش: | سفید، زرد، آبی | اپتیک: | همه زاویه های دید |
| خلاصه ی داستان: | 42.04 × 27.22 × 1.45 میلی متر | منطقه فعال: | 35.052 × 17.516 (ملی متر) |
| پیکسل پیچ: | 0.274 × 0.274 (ملی متر) | دمای عملیاتی: | -40°C تا +70°C |
| دمای ذخیره سازی: | -40°C تا +85°C | آي سي راننده: | SSD1309 |
| ولتاژ تغذیه: | 1.65 - 3.3 ولت | شماره پین: | 24 پین |
| نوع بسته IC: | هزینه های تولید | نوع اتصال ماژول: | ZIF |
| وظیفه: | 1/64 | انطباق | مطابقت با REACH و RoHS |
1.54 اینچ OLED UG-2864KSWMG01 کنترلر SSD1309 ماتریس منوکروم 128 x 64 ZIF FPC موازی، 4 سیم SPI، طراحی رابط I2C

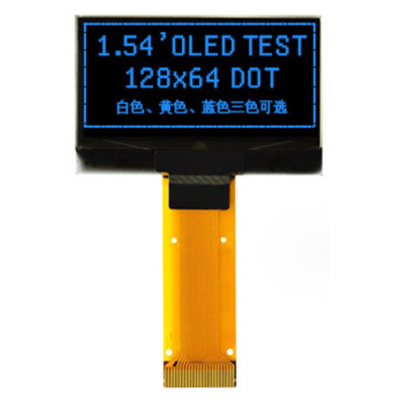

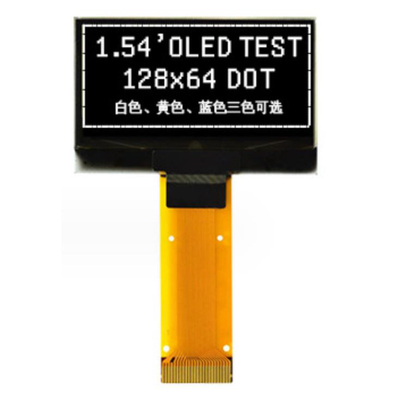

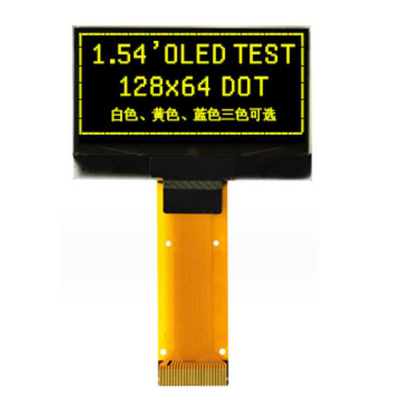

1.54 اینچ OLED UG-2864KSWMG01 کنترل کننده SSD1309 ماتریس منوکروم 128 x 64 ZIF FPC موازی، 4 سیم SPI، تصویر محصول رابط I2C
مشخصات عملکردی
دستورات:به راهنمای فنی SSD1309 مراجعه کنید.
خاموش کردن و روشن کردن
برای محافظت از پنل OEL و افزایش مدت عمر پنل، روال برق IC راننده باید شامل یک دوره تاخیر بین منابع برق ولتاژ بالا و ولتاژ پایین در هنگام روشن شدن / خاموش شدن باشد.این به پنل OEL زمان کافی برای تکمیل عمل شارژ و تخلیه قبل / بعد از عملیات می دهد.
تشغيل کن تسلسل:
1VDD رو روشن کن
2. نمایشگر رو از کار بنداز
3. راه اندازی
4. صفحه نمایش پاک
5. VCC رو روشن کن
6. تاخير 100 ميلي متر
(وقتی VCC پایدار است)
7. به دستور ارسال نمايش
خاموش کردن برق دنباله:
1. نمایشگر رو از کار بنداز
2برق رو خاموش کن
3. تاخير 100 ميلي متر
(وقتی VCC به 0 برسد و پانل به طور کامل
تخلیه)
4. VDD رو خاموش کن
اقدامات احتیاطی برای ذخیره سازی ماژول OLED
1هنگام ذخیره سازی ماژول های OLED، اقدامات احتیاطی زیر لازم است.
i. آنها را در یک کیسه پلی اتیلن مهر و موم شده با خشک کن نگهداری کنید.
ii. آنها را در یک مکان تاریک نگه دارید. در معرض نور خورشید یا نور فلورسنت قرار ندهید، درجه حرارت را بین 0 °C و 35 °C نگه دارید و رطوبت نسبی را بین 40٪ RH و 60٪ RH نگه دارید.
سطح قطب کش نباید با هیچ شی دیگری در تماس باشد (به شما توصیه می کنیم آنها را در ظرف ضد برق استاتیک که در آن حمل شده اند ذخیره کنید).
2. بقیه
i. اگر ماژول های OLED برای مدت طولانی کار کرده باشند، باعث کاهش روشنایی می شوند. نشان دادن الگوهای نمایش مشابه برای مدت طولانی توصیه نمی شود.در غیر این صورت الگوهای نمایش ممکن است در صفحه به عنوان تصاویر ارواح باقی بماند و قابل بازیابی نیست.
ii. به حداقل رساندن تخریب عملکرد ماژول های OLED ناشی از تخریب ناشی از برق ثابت و غیره،مراقب باشید که هنگام دست زدن به ماژول ها از نگه داشتن بخش های زیر جلوگیری کنید..
-منطقه اي از صفحه مدار چاپي
-قطعات الکترود هاي پاياني.
