جزئیات محصول:
|
| محصول: | OLED غیرفعال 3.12 اینچی | قطعنامه: | 256x64 پیکسل رزولوشن |
|---|---|---|---|
| رابط: | موازی، SPI اختیاری است | رنگ نمایش: | سفید، زرد |
| اپتیک: | همه زاویه های دید | حالت نمایش: | ماتریس منفعل |
| طرح "دم": | 88.00 (W) x27.80 (H) | آی سی درایور: | SSD1322 |
| منطقه فعال: | 76.78 (W) x 19.18 (H) | Pixel Pitch: | 0.30 (W) × 0.30 (H) |
| دمای عملیاتی: | -40 درجه سانتی گراد تا +80 درجه سانتی گراد | دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| ولتاژ تغذیه: | 2.4 - 3.5 ولت | شماره پین: | 30 پین |
| نوع بسته IC: | COF | نوع اتصال ماژول: | اتصال پلاگین |
| وظیفه: | 1/64 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 3.12 ◄ ماژول نمایش OLED,ماژول صفحه نمایش OLED 256*64 نقطه ای,ماژول صفحه نمایش OLED موازی,256*64 Dots OLED Display Module,Parallel OLED Display Module |
||
UG-5664ASWEF013.12" 256 * 64 نقطه ماژول نمایش OLED با رابط SPI / موازی / I2Cتوضیحات نمایش
دیودهای تولید کننده نور ارگانیک (OLEDs) یک فناوری نسل بعدی هستند که تصاویر روشن تر و واضح تر و پاسخ های چابک تری را امکان پذیر می کنند.مدل 12 اینچی UG-5664ASWEF01 صفحه نمایش OLED از 256 x 64 نقطه rmonochrome ساخته شده استاین ماژول OLED سبک وزن، مصرف برق کم، اندازه کوچک و دارای گزینه های رابط مختلف است. این رابط SPI، موازی و I2C پیش فرض است.

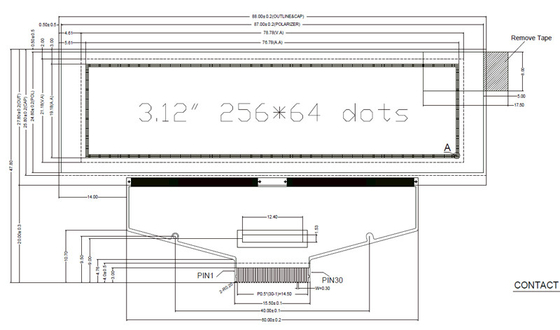

ابعاد منطقه فعال 3.12 اینچ قطر است، ابعاد ماژول 88.00 (W) x 27.80 (H) میلی متر است و ابعاد منطقه فعال 76.78 (W) x 19.18 (H) میلی متر است.صفحه نمایش OLED 12 اینچی دارای یک IC SSD1322 داخلی و نسبت کنتراست بالا 20,000:1. محدوده ولتاژ منبع منطقی 2.4V-2.6V است، با مقدار معمولی 2.5V. این ایده آل برای برنامه هایی مانند تجهیزات پزشکی، سیستم های POS، کالاهای سفید، برنامه های خانگی،ابزار صنعتی، اتوماسیون، سیستم های نمایش صوتی و تصویری، لوازم بهداشتی شخصی، کالاهای خانگی، نمایشگاه های خودرو، نمایشگاه های اطلاعات پویا و غیره.
ویژگی ها
این صفحه نمایش OLED 3.12 اینچی دارای زمان پاسخ سریع تر از "10 میکروسکنید در +25 درجه سانتیگراد" است.
این محصول OLED 3.12 اینچ 256x64 دارای زاویه دید نامحدود "تا 175 درجه" است.
این محصول ۳.۱۲ اینچ موازی، SPI OLED دارای ضخامت بسیار نازک است.
این محصول 3.12 اینچ سفید / زرد OLED نیازی به روشن شدن در هنگام نمایش ندارد و خود روشن می شود.
این محصول 3.12 اینچ مونو OLED دارای روشنایی بالا و این محصول دارای نسبت کنتراست تا 2000 است:1.
این محصول 3.12 OLED 256x64 دارای طیف گسترده ای از دمای کار "-40 °C ~ 85 °C" است.
این محصول SPI 3.12 اینچ OLED مصرف برق کمتری دارد - کاهش انتشار CO2
| محصول: | 3.12 اینچ OLED منفعل |
| قطعنامه: | 256x64 پیکسل رزولوشن |
| رابط: | موازی، SPI اختیاری |
| حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | سفید، زرد |
| اپتیک: | همه زاویه های دید |
| منطقه فعال: | 76.78 (W) X 19.18 (H) |
| خلاصه ی داستان: | 88.00 (W) X27.80 (H) |
| پیکسل پیچ: | 0.30 (W) X 0.30 (H) |
| دمای عملیاتی: | -40°C تا +80°C |
| دمای ذخیره سازی: | -40°C تا +85°C |
| ولتاژ تغذیه: | 2.4 تا 3.5 ولت |
| نوع اتصال ماژول: | اتصال پلاگین |
| آي سي راننده: | SSD1322 |
| شماره پین: | 30 پین |
| نوع بسته IC: | COF |
| وظیفه: | 1/64 |
| انطباق | مطابقت با REACH و RoHS |
UG-5664ASWEF01 3.12" اینچ 256x64 پیکسل رزولوشن صفحه نمایش COF OLED با SSD1322
ویژگی های DC
در صورت عدم ذکر خلاف، ولتاژ به VSS اشاره دارد؛ VDD = 2.5V، VCI = 2.8V، VCC = 12.0V، IREF = 10uA،
(Ta = 22±3°C، 60±10%RH)
ویژگی های AC
شرایط: ولتاژ به VSS اشاره دارد، VDD=2.4 تا 2.6VVCI=2.4 تا 3.5V، TA = 25C
يادداشت:
(1) FOSC برای مقدار فرکانس نوسان دهنده داخلی است و مقدار آن زمانی اندازه گیری می شود که command B3h A[7:4] در مقدار پیش فرض قرار گیرد.
(2) D: نسبت تقسیم (قیمت پیش فرض = 2) K: تعداد ساعت های نمایش در هر دوره ردیف (قیمت پیش فرض = 138)
لطفاً برای توضیحات دقیق به (Ratio of Clock Divide Ratio/Oscillator Frequency, B3h) مراجعه کنید.
ویژگی های الکترو اپتیک
تمام داده های زیر بر اساس شرایط (Ta = 22±3°C، 60±10%RH) است.

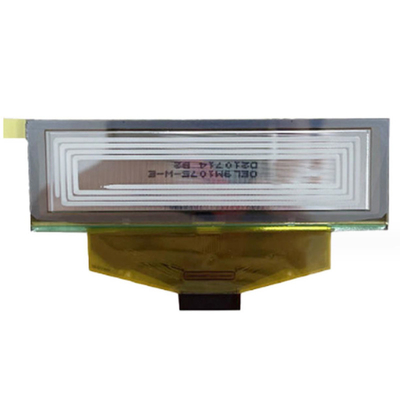

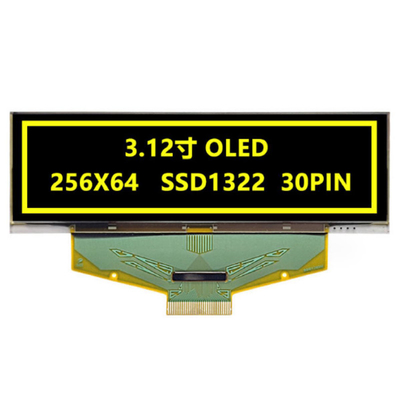

UG-5664ASWEF01 3.12" اینچ 256x64 پیکسل رزولوشن صفحه نمایش COF OLED با SSD1322 SPI IIمعابر موازی تصویر محصول
SAEF Technology یک تامین کننده حرفه ای از ماژول های OLED است
ما طیف گسترده ای از نمایشگرهای متریکس OLED (PMOLED) / OLED متریکس متریکس و طراحی سفارشی ماژول های OLED کاراکتر، نمایشگرهای OLED گرافیکی و پانل های نمایش OLED را ارائه می دهیم.ساختار مکانیکی شامل چیپ روی تخت (COB) است، تراشه بر روی شیشه (COG) ، و TAB (Tape Automated Bonded). مشتریان می توانند برنامه های خود را از STN LCD به نمایشگاه های OLED به راحتی ارتقا دهند. ماژول های SAEF OLED با تمام مزایای مهم ارائه می شوند.:
· زمان پاسخ سریع تر At +25 °C 10 μsec.
· زاویه دید نامحدودی تا 175 درجه
· نازک
· روشنایی بالا
· نسبت کنتراست بالا000:1
· دمای عملیاتی گسترده -40 °C ~ 80 °C
· مصرف برق کمتر
صفحه نمایش گرافیکی OLED SAEF Technology در سه ساختار مکانیکی از جمله COB، COG و فناوری ماتریس منفعل TAB در دسترس است.رزولوشن گرافیک تک رنگ OLED در صفحه نمایش گرافیک OLED 50x16، 64x128 OLED، 100x16 OLED، 100x32 گرافیک OLED، 200x16 گرافیک OLED، OLED 128x32, صفحه نمایش OLED 128x64, OLED 128x128, و 256x64 صفحه نمایش OLED.صفحه نمایش گرافیکی OLED در طیف محصولات SAEF دارای کنترل کننده های داخلی است و رابط ها شامل موازی هستنداین ماژول های نمایش OLED دارای ولتاژ 3 ولت یا 5 ولت بسته به وضوح / رنگ هستند.
SAEF طیف گسترده ای از ماژول های نمایش OLED را در اندازه های 0.42 "تا 5.5" OLED ارائه می دهد، مانند نمایشگر 0.42" میکرو OLED، نمایشگر 0.49" OLED، نمایشگر 0.5" OLED، نمایشگر 0.54" OLED، نمایشگر 0.66" مینی OLED,صفحه نمایش OLED 0.69 اینچ، صفحه نمایش OLED 0.77 اینچ، ماژول صفحه نمایش OLED 0.87 اینچ، صفحه نمایش OLED 0.91 اینچ، صفحه نمایش OLED 0.95 اینچ، صفحه نمایش OLED 0.96 اینچ، صفحه نمایش OLED 1.5 اینچ، صفحه نمایش OLED 2 اینچ، صفحه نمایش OLED 2.4 اینچ، صفحه نمایش OLED 2.7 اینچ، صفحه نمایش OLED 3.12 اینچ، صفحه نمایش OLED 5.صفحه نمایش 5 اینچی OLED، و راه حل های طراحی سفارشی.
