جزئیات محصول:
|
| محصول: | OLED غیرفعال 3.12 اینچی | قطعنامه: | 256x64 پیکسل رزولوشن |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | موازی، SPI اختیاری است |
| رنگ نمایش: | سفید، زرد | اپتیک: | همه زاویه های دید |
| طرح "دم": | 88.00 (W) x27.80 (H) | منطقه فعال: | 76.78 (W) x 19.18 (H) |
| Pixel Pitch: | 0.30 (W) × 0.30 (H) | دمای عملیاتی: | -40 درجه سانتی گراد تا +80 درجه سانتی گراد |
| دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | آی سی درایور: | SSD1322 |
| ولتاژ تغذیه: | 2.4 - 3.5 ولت | شماره پین: | 30 پین |
| انطباق: | سازگار با REACH و RoHS | نوع بسته IC: | COF |
| نوع اتصال ماژول: | ZIF | وظیفه: | 1/64 |
| برجسته کردن: | ماژول صفحه نمایش OLED 256*64 نقطه ای,ماژول صفحه نمایش OLED داخلی,3.12 ◄ ماژول نمایش OLED,Indoor OLed Display Module,3.12” OLed Display Module |
||
3.12 اینچ ماژول نمایش OLED، 3.12 " 256 * 64 نقطه ماژول نمایش OLED معرفی
دیود ساطع کننده نور ارگانیک (OLED) یک فناوری نسل جدید است که تصاویر روشن تر و واضح تر با سرعت پاسخ سریع تر را ارائه می دهد.نمایشگر OLED SFOS312YZ-7091AN از 256 x 64 نقطه رنگ تک رنگ ساخته شده استاین ماژول OLED سبک وزن، کم مصرف و کوچک است، رابط های مختلف اختیاری وجود دارد؛ این رابط SPI، موازی و I2C پیش فرض است.
اندازه ناحیه فعال 3.12 ′′ قطبی با ابعاد ماژول 88.00 (W) x 27.80 (H) mm، ابعاد ناحیه فعال 76.78 (W) x 19.18 (H) mm است.صفحه نمایش OLED 12 اینچی دارای IC SSD1322 داخلی است و نسبت کنتراست بالایی دارد،000: 1. ولتاژ منبع منطقی از 2.4V-2.6V، مقدار معمولی 2.5V است. این برای برنامه های کاربردی مانند دستگاه پزشکی، سیستم POS، کالاهای سفید، برنامه های کاربردی خانگی،ابزار صنعتی، اتوماسیون، سیستم های نمایش صوتی / تصویری، لوازم مراقبت شخصی، کالاهای خانگی، نمایشگاه های خودرو، نمایشگاه های اطلاعات پویا و غیره.
ویژگی ها
| محصول: | 3.12 اینچ OLED منفعل | قطعنامه: | 256x64 پیکسل رزولوشن |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | موازی، SPI اختیاری |
| رنگ نمایش: | سفید، زرد | اپتیک: | همه زاویه های دید |
| خلاصه ی داستان: | 88.00 (W) X27.80 (H) | منطقه فعال: | 76.78 (W) X 19.18 (H) |
| پیکسل پیچ: | 0.30 (W) X 0.30 (H) | دمای عملیاتی: | -40°C تا +80°C |
| دمای ذخیره سازی: | -40°C تا +85°C | آي سي راننده: | SSD1322 |
| ولتاژ تغذیه: | 2.4 تا 3.5 ولت | شماره پین: | 30 پین |
| انطباق | مطابقت با REACH و RoHS | نوع بسته IC: | COF |
| نوع اتصال ماژول: | ZIF | وظیفه: | 1/64 |
3.12 اینچ 256x64 پیکسل COF OLED
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
|
ولتاژ تغذیه |
VDD | -0.5 | 2.75 | V |
| VCC | -0.5 | 21 | V | |
| VDDIO | -0.5 | VCI | V | |
| VCI | -0.3 | 4 | V | |
| دمای کار | TOP | -40 | 85 | .C |
| دمای ذخیره سازی | TSTG | -۶۵ | 150 | .C |
| زمان عمر (100 cd/m2) | 20,000 | - | ساعت | |
| زمان عمر (90 cd/m2) | 25,000 | - | ساعت | |
| زمان عمر (80 cd/m2) | 30,000 | - | ساعت |
ویژگی های نوری
|
|
نماد | شرایط | دقیقه | نوع | مکس | واحد |
|
روشنایی (VCC به صورت خارجی عرضه می شود) |
lbr |
یادداشت 5 |
60 |
80 |
- |
cd/m2 |
| C.I.E. (سفيد) | (x) (y) | ۱۹۳۱ | 0.250.27 | 0.۲۹۰31 | 0.۳۳۰35 | |
| کنتراست اتاق تاریک | CR | - | 2000:1 | - | |
|
| زاویه دید | 160 | - | - | درجه |
ویژگی های DC
|
|
نماد | شرایط | دقیقه | نوع | مکس |
واحد |
| ولتاژ منبع منطق | VDD | 2.4 | 2.5 | 2.6 | V | |
| ولتاژ تغذیه برای کار | VCI | 2.4 | 2.8 | 3.5 | V | |
| منبع برق برای پین های I/O | VDDIO | 1.65 | VCI | V | ||
|
ولتاژ کار برای OLED |
VCC |
یادداشت 5 |
11.5 |
12 |
12.5 |
V |
|
ورودی سطح بالا |
HIV |
IOUT = 100μA، 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| ورودی سطح پایین | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDDIO | V |
| تولید سطح بالا | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| خروجی سطح پایین | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.1×VDDIO | V |
| جریان عملیاتی برای VCI | ICI | - | 95 | 120 | μA | |
| جریان عملیاتی برای VCC | ICC |
یادداشت 6 |
- |
34.5 |
40 |
mA |
| جریان حالت خواب برای VDD | IDD، SLEEP | یادداشت 8 | - | 1 | 10 | μA |
| حالت خواب فعلی برای VDDIO | IDDIO، خواب | یادداشت 8 | 1 | 10 | ||
|
حالت خواب فعلی برای VCI |
ICI، خواب | یادداشت 8 | - | 2 | 50 |
μA |

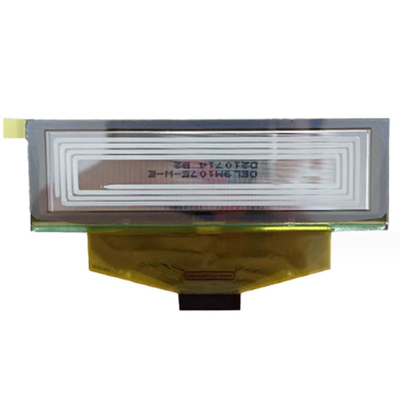

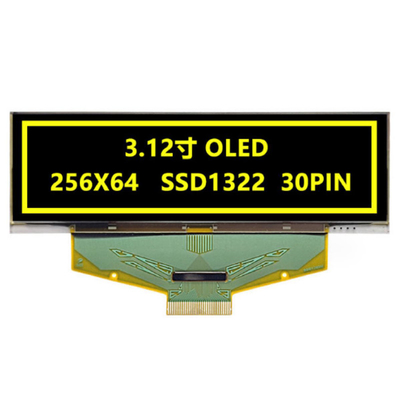

3.12 اینچ 256x64 پیکسل COF OLED Display تصویر محصول
