جزئیات محصول:
|
| کلمات کلیدی: | رابط 7 اینچی HDMI | وضوح: | رزولوشن 1024x600 نقطه |
|---|---|---|---|
| رابط CTP: | یو اس بی | درخشندگی سطحی: | 1000 سی دی بر متر مربع |
| صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) | ابعاد شیشه پوشش: | قابل تنظیم |
| پین ها: | 19 | جهت مشاهده: | IPS همه زاویه دید (80/80/80/80) |
| دمای عملیاتی: | -30 درجه تا +75 درجه سانتیگراد | طول عمر LED: | 40000 ساعت |
| برجسته کردن: | صفحه نمایش PCAP HDMI TFT,ماژول صفحه لمسی خازنی PCAP,صفحه نمایش TFT صنعتی ISO14000 |
||
صفحه نمایش HDMI 7 اینچ، صفحه نمایش PCAP TFT 7 اینچ
تکنولوژی Saef SFRA700H-1024600ACT-W01 به طور کامل خروجی سیگنال دیجیتال HDMI از کامپیوتر را بر روی صفحه LCD 1024 * 600 نشان می دهد.3، HDMI 14، HDCP 14منبع سیگنال HDMI با کامپیوترهای معمولی مانند Raspberry Pi، BB Black، Banana Pi و غیره سازگار است.این طراحی عمدتا در صفحه نمایش Raspberry Pi استفاده می شوداین دستگاه دارای صفحه نمایش لمسی کوچک است و همچنین می تواند در سایر دستگاه های لمسی کنترل صنعتی HDMI استفاده شود.زمانی که به عنوان صفحه نمایش کامپیوتر استفاده می شود، از ویندوز 7/8/10 پشتیبانی می کند، پنج نقطه لمس، بدون راننده.
| نسخه | 01 | ||
| پشتیبانی از سیگنال | HDMI | 480i، 480p، 576i، 576p، 720p، 1080i، 1080p | |
| دست زدن | استاندارد USB | ||
| VGA | نه حمایت | ||
| رابط روی صفحه اصلی | ورودی | HDMI | یک پیچ HDMI ماده 19Pin پیچ (افقی) |
| USB | MICRO 5P USB زنانه B نوع 5.9MM (افقی) | ||
| رابط گوشواره ای | NC | ||
| رابط لمسی | 6 پین | FPC-0.5-6PIN (افقی) | |
| رابط صفحه نمایش | پین RGB 50 | FPC-0.5-50PIN (افقی) | |
| صدا | خروجی صوتی | 8Ω1.5W | 4PIN-1.25 H1.8 صندلی بسیار نازک زنانه (افقی) |
| منبع برق | قدرت ورودی | ورودی USB 5V ((+/-0.5V) | |
| نمایش Vop | 3.3V | ||
| کار با قدرت | قدرت روی صفحه نمایش | ||
| مصرف برق در حالت آماده سازی صفحه اصلی | <0.25W | ||
| منوی OSD | منوی (احتياط) | روشنایی، کنتراست، اصلاح خودکار، مرحله، ساعت، موقعیت میدان، تنظیم تابع، تنظیم مجدد و غیره | |
| زبان (احتياط) | چینی، انگلیسی، فرانسوی، آلمانی، ایتالیایی، اسپانیایی، روسی، کره ای، ژاپنی و غیره | ||
| دکمه (محفوظ) | قدرت، منوی، بالا، پایین، خروج | ||
تعریف پین رابط HDMI
1 T.M.D.S داده2+
2 T.M.D.S DATA2 محافظت شده
3 T.M.D.S DATA2-
4 T.M.D.S DATA1+
5 T.M.D.S DATA1 محافظت شده
6 T.M.D.S DATA1-
7 T.M.D.S DATA0+
8 T.M.D.S DATA0 محافظت شده
9 داده های T.M.D.S
10 ساعت اطلاعات T.M.D.S
11 ساعت اطلاعات T.M.D.S محافظت شده
12 ساعت اطلاعات T.M.D.S
13 CEC (کنترل الکترونیک مصرفی اختیاری)
14 رزرو شده (در کابل اما N.C. در دستگاه)
15 SCL ((DDC)
16 SDA ((DDC)
17 منطقه DDC/CEC
18 +5 ولت (تزویج برق)
19 کابل سنجه ی مبادله گرم
تعریف پین پنل لمسی
1 VDD
2 GND
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA

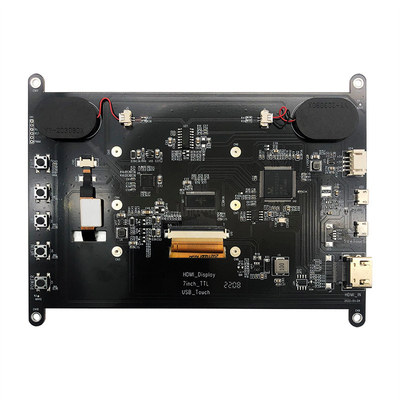

صفحه نمایش HDMI 7 اینچ، صفحه نمایش PCAP TFT 7 اینچنقشه محصول

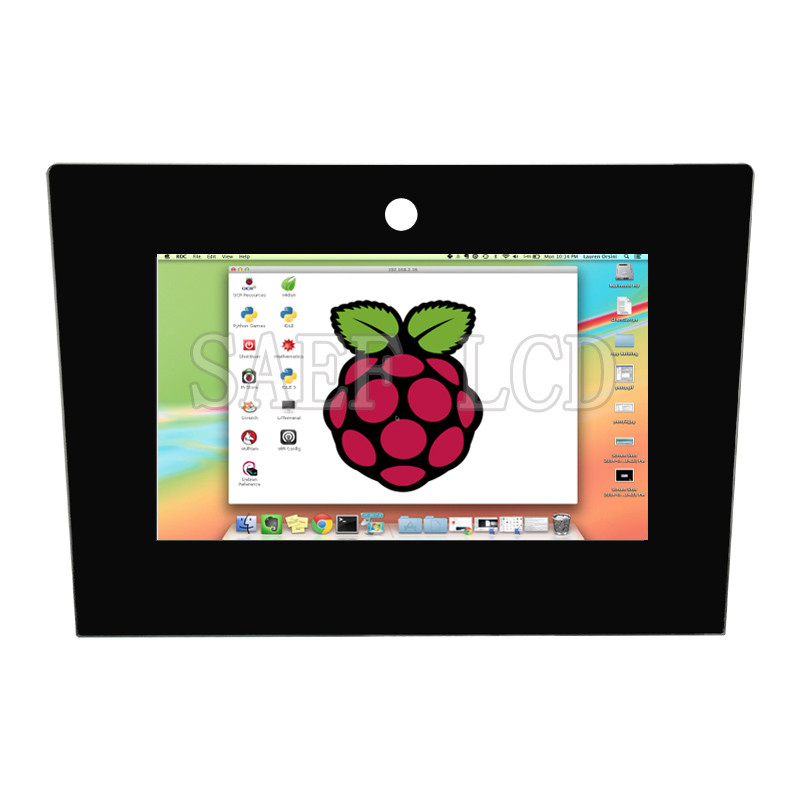

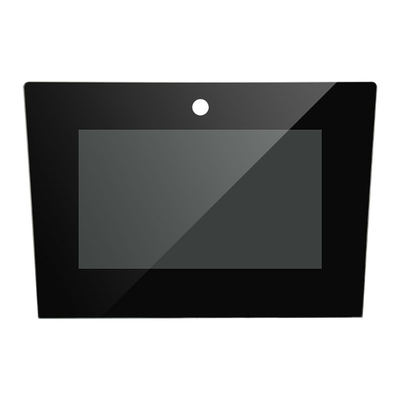

صفحه نمایش HDMI 7 اینچ، صفحه نمایش PCAP TFT 7 اینچتصویر محصول
