جزئیات محصول:
|
| تولید - محصول: | TFT LCD دایره ای 4 اینچی | رابط: | MIPI (قابل تنظیم) |
|---|---|---|---|
| صفحه لمسی: | با CTP اختیاری | جهت مشاهده: | IPS (80/80/80/80) |
| شماره پین: | 30 پین | اندازه ماژول: | 105.3x109.61x2.3 میلی متر |
| منطقه ی فعال: | 101.92 میلی متر قطر | درخشندگی سطحی: | 500-1000 cd/m2 (nits) |
| دمای عملیاتی: | -30 درجه تا +85 درجه سانتیگراد | طول عمر LED: | 40000 ساعت |
| برجسته کردن: | صفحه نمایش ال سی دی گرد 720x720 نقطه,صفحه نمایش ال سی دی گرد TFT,صفحه نمایش ال سی دی دایره ای رابط MIPI |
||
ال سی دی TFT گرد 4 اینچی، ال سی دی دایره ای TFT 4 اینچی توضیحات محصول
Saef Tech SF-TO400XC-8996A-N یک صفحه نمایش LCD TFT درجه خودرو است که به طور گسترده برای داشبورد خودرو استفاده می شود.اندازه مورب آن 4 اینچ با وضوح صفحه نمایش 720x720 پیکسل است.این رابط MIPI را پشتیبانی می کند و ولتاژ تغذیه (Vdd) از 2.6 ولت تا 3.6 ولت، معمولی 2.8 ولت است.
ماژول LCD TFT SF-TO400XC-8996A-N حالت دایره ای با روشنایی 500-1000 نیت (مقدار معمولی) دارد.ماژول همچنین برای PCAP (صفحه نمایش لمسی خازنی پیش بینی شده) اختیاری است.می تواند در دمای -30 تا +85 درجه سانتیگراد کار کند.
| مورد اطلاعات عمومی | فهرست |
| اندازه نمایشگر LCD (مورب) | TFT گرد 4 اینچی |
| ساختار ماژول | نمایشگر TFT |
| نوع نمایشگر LCD | TFT/Transmissive |
| حالت نمایش LCD | به طور معمول سیاه |
| جهت مشاهده توصیه شده | IPS تمام زوایای دید |
| اندازه ماژول (W×H×T) | 105.3x109.61x2.3 میلی متر |
| ناحیه فعال (W×H) | 101.92 میلی متر قطر |
| تعداد پیکسل (رزولوشن) | 720RGB×720 پیکسل |
| نوع رابط ماژول | رابط MIPI |
| دمای عملیاتی | -30 تا +85 درجه سانتیگراد |
| درخشندگی سطحی | 1000 سی دی بر متر مربع |
| اعداد رنگ | 16.7 میلیون |
| نوع نور پس زمینه | LED سفید |
تعریف پین
پین1، LED ANODE LED
پین2، کاتد LED K1 LED
Pin3، LED K2 کاتد LED
منبع تغذیه Pin4، VCI
Pin5، منبع تغذیه IOVCC
پین 6، سیگنال بازنشانی تنظیم مجدد، کم فعال
Pin7، اثر پارگی TE
Pin8، PWM LCD کنترل نور پس زمینه PWM
Pin9، GND Ground
جفت داده دیفرانسیل پین 10، D0P MIPI DSI (خط داده 0)
جفت داده دیفرانسیل پین11، D0N MIPI DSI (خط داده 0)
پین 12، زمین GND
جفت داده دیفرانسیل پین13، D1P MIPI DSI (خط داده 1)
جفت داده دیفرانسیل پین14، D1N MIPI DSI (خط داده 1)
پین 15، زمین GND
جفت ساعت دیفرانسیل پین16، CLKP MIPI DSI
جفت ساعت دیفرانسیل پین17، CLKN MIPI DSI
پین 18، زمین GND
جفت داده دیفرانسیل پین19، D2P MIPI DSI (خط داده 2)
جفت داده دیفرانسیل Pin20، D2N MIPI DSI (خط داده 2)
Pin21، GND Ground
جفت داده دیفرانسیل Pin22، D3P MIPI DSI (خط داده 3)
جفت داده دیفرانسیل Pin23، D3N MIPI DSI (خط داده 3)
Pin24، GND Ground
Pin25، TP_INT وقفه را لمس کنید
پین26، سیگنال داده IIC لمسی TP_SDA
پین27، TP_SCL سیگنال ساعت IIC را لمس کنید
Pin28، TP_RESET سیگنال بازنشانی لمسی
Pin29، منبع تغذیه لمسی TP_VCI
Pin30، TP_IOVCC از 1.8 ولت یا 3.3 ولت استفاده کنید، باید با ولتاژ ورودی/خروجی IIC کاربر یکسان باشد.
4 اینچ گرد TFT LCD، دایره TFT LCD 4 اینچی طرح محصول

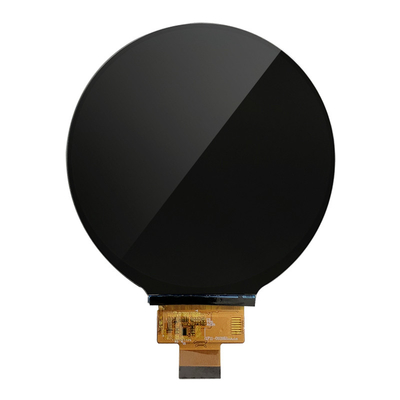

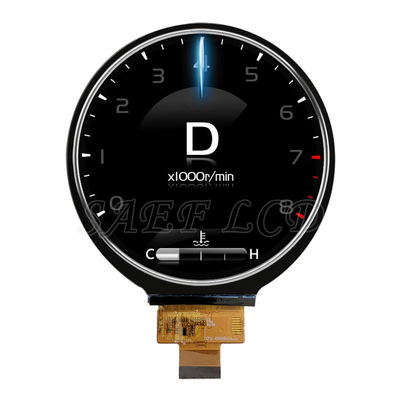

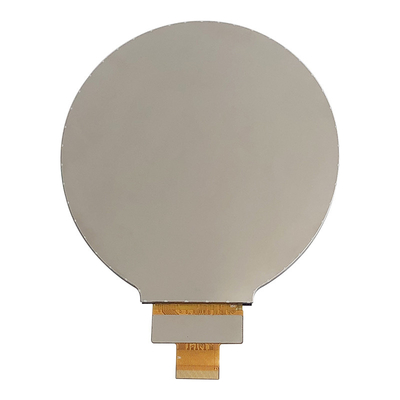

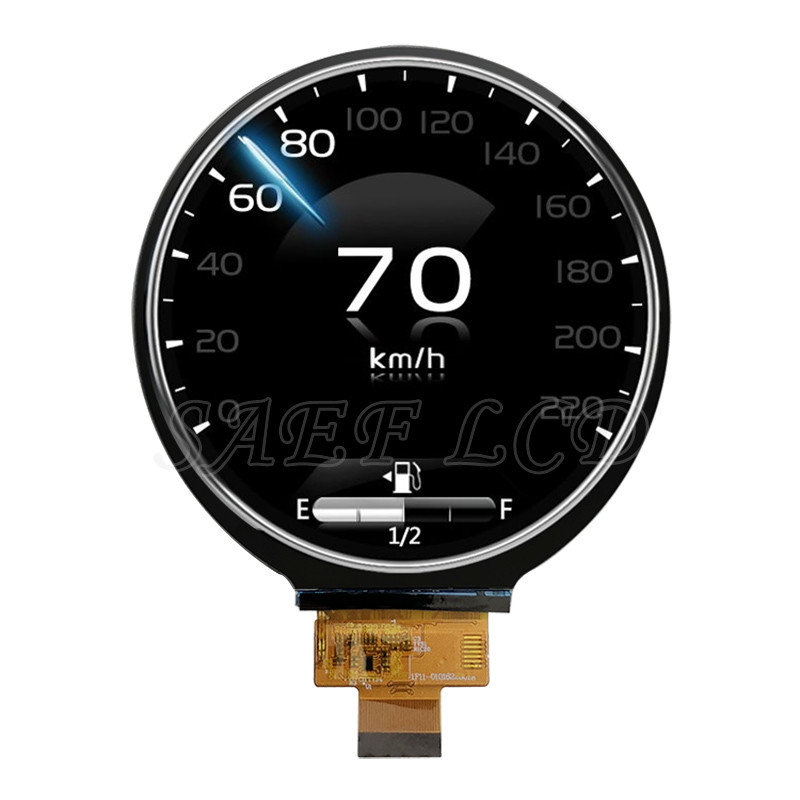

تصویر محصول 4 اینچی TFT گرد، LCD دایره ای TFT 4 اینچی
