جزئیات محصول:
|
| تولید - محصول: | TFT LCD دایره ای 1.09 اینچی | وضوح: | 240×240 نقطه |
|---|---|---|---|
| رابط: | 4 سیم 1 خط SPI | صفحه لمسی: | با CTP |
| جهت مشاهده: | IPS (80/80/80/80) | آی سی درایور: | GC9A01 یا معادل آن |
| شماره پین: | 24 پین | اندازه ماژول: | 30.59 X 33.0 X 1.60 میلی متر |
| منطقه ی فعال: | 27.79 میلی متر قطر | ارتباط: | نوع رابط (قابل تنظیم) |
| درخشندگی سطحی: | 200 cd/m2 (nits) | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش ال سی دی TFT گرد 240x240,صفحه نمایش ال سی دی TFT گرد SPI,صفحه نمایش TFT گرد GC9A01 |
||
صفحه نمایش دایره ای 1.09 اینچی IPS TFT LCD با وضوح 240x240 نقطه با رابط SPI خط 1 لمسی GC9A01
1.09 اینچ گرد LCD TFT، دایره TFT LCD 1.09 اینچ توضیحات
Saef Tech SF-TO109HD-8991A-N یک ماژول TFT LCD دایره ای با اندازه مورب 1.09 اینچ با وضوح 240x240 پیکسل است. این ماژول با آی سی GC9A01 تعبیه شده است؛ شامل عملکردهای آی سی کنترلر و درایور است، از رابط 4 Wire 1 Lane SPI پشتیبانی می کند. و ولتاژ تغذیه (Vdd) از 2.8 ولت تا 3.2 ولت، 3 ولت معمولی است.
ماژول LCD TFT SF-TO109HD-8991A-N حالت دایره ای با روشنایی 200 نیت (مقدار معمولی) دارد.ماژول همچنین برای PCAP (صفحه نمایش لمسی خازنی پیش بینی شده) اختیاری است.می تواند در دمای -20 تا +70 درجه سانتیگراد کار کند.دمای نگهداری آن از -30 تا +80 درجه سانتیگراد متغیر است.این ماژول 1.09 اینچی TFT LCD به طور گسترده در قهوه ساز، اجاق مایکروویو، اسکنر، اتوماسیون خانگی، سیستم کنترل دسترسی، تجهیزات مانیتورینگ، آنالایزر، سیستم امنیتی، سیستم آبیاری باغ و غیره استفاده می شود.
| تولید - محصول: | دایره ای TFT LCD 1.09 اینچی | وضوح: | 240 در 240 نقطه |
|---|---|---|---|
| رابط: | 4 سیم 1 خط SPI | صفحه لمسی: | با CTP |
| جهت مشاهده: | IPS (80/80/80/80) | آی سی درایور: | GC9A01 یا معادل آن |
| شماره پین: | 24 پین | اندازه ماژول: | 30.59 X 33.0 X 1.60 میلی متر |
| منطقه ی فعال: | 27.79 میلی متر قطر | ارتباط: |
نوع رابط ( قابل تنظیم) |
| درخشندگی سطح: | 200 سی دی در متر مربع (nits) | دمای عملیاتی: | -20℃ تا +70 درجه سانتیگراد |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
تعریف پین
Pin1~Pin6، پین های CTP، CTP را وصل کنید
Pin7، VDD28، منبع تغذیه (+2.8V) برای مدار منطقی.
منبع تغذیه Pin8، LEDA، نور پشتی مثبت.
منبع تغذیه پین9، LEDK، نور پشتی منفی.
پین 10 ~ پین 11، NC
Pin12، GND، Power Ground.
Pin13~Pin14، VDDIO، منبع تغذیه (+1.8V/+2.8V) مدار IO.
پین 15، GND، پاور زمین
پین 16، RESET، سیگنال کنترل بازنشانی.
Pin17، CS، سیگنال انتخاب تراشه (فعال کم).
پین 18، D/C، خط ساعت ارتباطی سریال (SCLK).
Pin19، WR، Data یا فرمان پین را انتخاب کنید (RS).
Pin20، SDIN، خط داده ارتباطی سریال.
Pin21، TE، اثر پارگی.
Pin22~Pin23، GND، Power Ground
Pin24، NC، نیازی به اتصال نیست.
1.09 اینچ گرد LCD TFT، دایره TFT LCD 1.09 اینچی طراحی

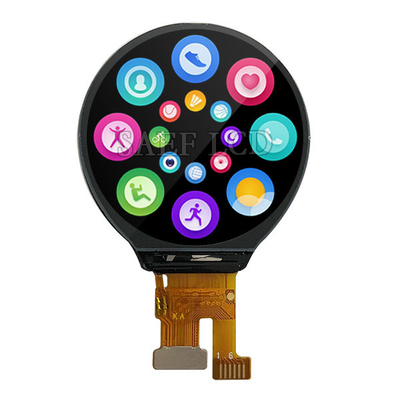

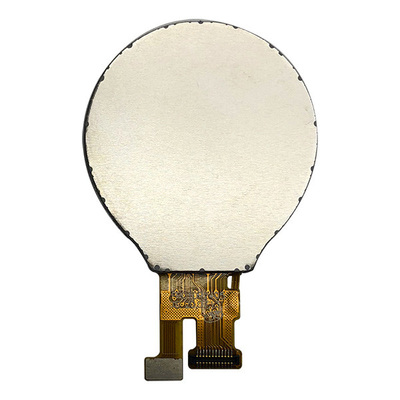

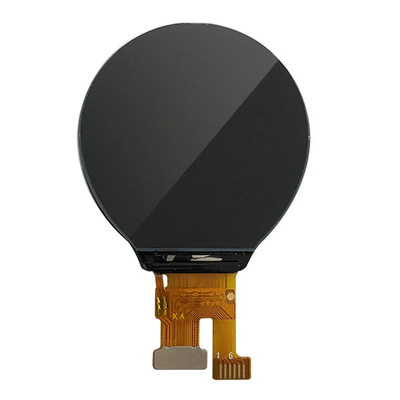

1.09 اینچ TFT LCD گرد، TFT LCD دایره ای 1.09 اینچ تصویر محصول واقعی
