جزئیات محصول:
|
| تولید - محصول: | 1.9 اينچ تي اف تي | صفحه لمسی: | پنل لمسی خازنی (CTP) |
|---|---|---|---|
| وضوح: | 170*320 | جهت مشاهده: | زاویه دید کامل IPS (80/80/80/80) |
| رابط: | SPI / RGB | بعد طرح کلی: | 25.8 x 49.72 x 1.43 میلی‌متر |
| منطقه ی فعال: | 42.72 x 22.7 میلی متر | آی سی درایور: | ST7789V یا معادل آن |
| شماره پین: | 30 پین | ارتباط: | وصل کردن (قابل سفارشی سازی) |
| درخشندگی سطحی: | 350 cd/m2 (nits) | طول عمر LED: | 40000 ساعت |
| برجسته کردن: | صفحه نمایش PCAP TFT 170x320,1.9 اینچ صفحه نمایش PCAP TFT,صفحه نمایش لمسی SPI TFT |
||
1صفحه لمسی 9 اینچی، TFT LCD 1.9 اینچی
بررسی سریع محصول
اندازه: صفحه نمایش LCD TFT 1.9 اینچی
رزولوشن: 170×320 نقطه
جهت مشاهده: IPS
رابط: RGB، SPI
IC درایور: ST7789V
هیئت کنترل: نه
روشنایی ((cd/m2): 330
✅برنامه از طریق سوراخ: نه
صفحه لمسی: پنل لمسی ظرفیت (PCAP)
توضیحات
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceاین ماژول از یک ماژول LCD TFT ، یک مدار راننده و یک واحد روشنایی پشتی تشکیل شده است. PPI به پیکسل در هر اینچ اشاره دارد ، وضوح یک 1.9 ′′ اینچ حاوی 170 ((RGB) X320 نقطه (صفحه 170 پیکسل افقی با 320 پیکسل عمودی)SF-TC190ASJ-8977A-CT مدل LCD TFT از رابط SPI و RGB پشتیبانی می کند؛ ولتاژ تغذیه (VCC) پنل LCD رانندگی از 2.4V تا 3.3V است..می تواند در سیستم های جاسازی شده، اتوماسیون، GPS، تجهیزات پزشکی، دستگاه های صنعتی، تجهیزات امنیتی که نیاز به نمایش TFT در کیفیت بالا و تصویر رنگارنگ دارند، استفاده شود.
SF-TC190ASJ-8977A-CT یک TFT IPS-LCD با روشنایی 330 cd / m2 (ارزش معمولی) است. روشنایی را می توان با رسیدن به 1000 نیت سفارشی کرد. برای جزئیات بیشتر با فروش ما تماس بگیرید.می تواند در دمای -20°C تا +70°C کار کنددرجه حرارت نگهداری آن بین -30°C تا +80°C است.
اطلاعات تولید
| محصول: | 1.9 اینچ TFT |
| قطعنامه: | 170 × 320 |
| رابط: | SPI / RGB |
| صفحه لمسی: | پنل لمسی ظرفیت (CTP) |
| جهت مشاهده: | IPS زاویه دید کامل ((80/80/80/80) |
| ابعاد طرح: | 25.8 × 49.72 × 1.43 میلی متر |
| منطقه فعال: | 42.72 × 22.7 میلی متر |
| شماره پین: | 30 پین |
| نورپردازی سطح: | ۳۵۰ Cd/m2 (نیت) |
| آي سي راننده: | ST7789V یا معادل آن |
| اتصال: | پلاگین (می تواند سفارشی شود) |
| طول عمر LED: | 40،000 ساعت |
| دمای عملیاتی: | 20°C تا +70°C |
| انطباق | مطابقت با REACH و RoHS |
1صفحه لمسی 9 اینچی، صفحه LCD TFT 1.9 اینچی
تعریف پین
پين1 GND پاور گراوند
Pin2 منبع برق VDD برای آنالوگ، VDD=2.4V ~ 3.3V.
PIN3 IM2 زمانی که IM1=0، IM2=0,8080-8bit؛ زمانی که IM1=1، IM2=1,4-line SPI serial I/F.
پين4 IM1
PIN5 RESETاین سیگنال دستگاه را ریست می کند و باید برای شروع درست تراشه استفاده شود. سیگنال فعال کم است.
پین6 سی اس چیپ انتخاب پین؛ فعال کردن پایین، غیر فعال کردن بالا.
Pin7 D/C ((SPI-SCL) هنگام اتصال به یک میکروپروسسر سری 8080، این پین داده ها/پین انتخاب دستورات را دریافت می کند. این پین برای رابط سریال در رابط سریال 4 خط استفاده می شود.
Pin8 WR ((SPI-RS) هنگام اتصال به یک میکروپروسسر سری 8080، این پین سیگنال نوشتن را دریافت می کند.
PIN9 RD هنگام اتصال به یک میکروپروسسر سری 8080، این پین سیگنال Read را دریافت می کند. عملیات خواندن زمانی آغاز می شود که این پین پایین کشیده شود و تراشه انتخاب شود. هنگامی که رابط سریال انتخاب می شود,این پین باید به زمین وصل باشه
Pin10 SDASPI رابط ورودی / خروجی پین. داده ها بر روی خط بالا از سیگنال SCL قفل شده است.
پين11-پين18 D0-D7 MCU شبيه رابط داده.
Pin19 NC بدون اتصال
Pin20 LEDA LED Anode
کاتود LED Pin21 LEDK1
کاتود LED Pin22 LEDK2
کاتود LED Pin23 LEDK3
کاتود LED Pin24 LEDK4
پين25 GND پاور گراوند
Pin26 TP_RST تنظیم مجدد سیستم پنل لمسی؛ اگر استفاده نشده باشد، اجازه دهید این پین باز شود.
Pin27 TP_SCL سیگنال ساعت I2C پنل لمسی؛ اگر استفاده نشده باشد، این پین را باز کنید.
Pin28 TP_SDA سیگنال داده های I2C پنل لمسی؛ اگر استفاده نشده باشد، اجازه دهید این پین باز شود.
Pin29 TP_INT سیگنال قطع به پردازنده اصلی پنل لمسی؛ اگر استفاده نشده باشد، اجازه دهید این پین باز شود.
پين30 GND پاور گراوند

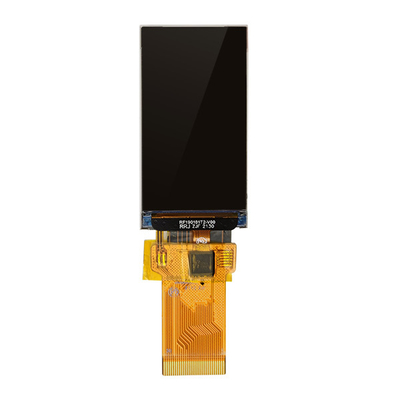

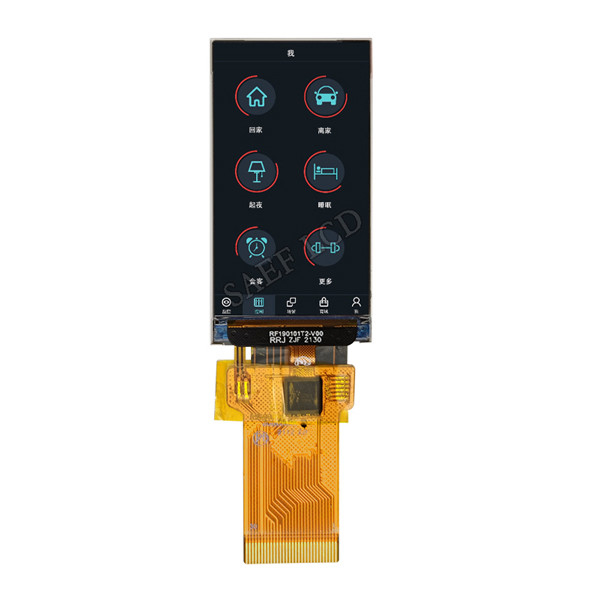

1صفحه لمسی 9 اینچی، صفحه LCD TFT 1.9 اینچی تصویر واقعی محصول
