جزئیات محصول:
|
| محصول: | 2 اینچ OLED غیر فعال 128x32 | قطعنامه: | وضوح 128x32 پیکسل |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | موازی، SPI، IIC اختیاری است |
| رنگ نمایش: | سفید | اپتیک: | همه زاویه های دید |
| طرح "دم": | 55.60 ((W) x 21.80 ((H) x 1.45 (T) mm | منطقه فعال: | 50.54 (W) x 12.62 (H) mm |
| Pixel Pitch: | 0.395 (W) × 0.395 ((H) | روش رانندگی: | 1/32 چرخه وظیفه |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | دمای ذخیره: | 30- تا 80+ درجه سانتی گراد |
| آی سی درایور: | COG SSD1309Z | ولتاژ تغذیه: | 3 ولت |
| شماره پین: | 31 پین | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول نمایشگر OLED 2 اینچی,ماژول نمایشگر OLED 128x32,صفحه نمایش اولد 2 اینچی I2C |
||
صفحه نمایش گرافیکی OLED 2 اینچی 128x32 اینچ با SSD1309Z موازی SPI I2C رابط COG با انعطاف پذیری برای جوش
صفحه نمایش OLED 2 ′′ اینچ، صفحه نمایش OLED 128x32
دیود ساطع کننده نور ارگانیک (OLED) یک فناوری نسل جدید است که تصاویر روشن تر و واضح تر با سرعت پاسخ سریع تر را ارائه می دهد.SFOS200TW-12832W-01 OLصفحه نمایش ED از 128 × 32 نقطه رنگ تک رنگ ساخته شده است. این ماژول OLED سبک وزن، کم مصرف و کوچک است، رابط های مختلف اختیاری وجود دارد؛ این رابط SPI، موازی و I2C پیش فرض است.
اندازه ناحیه فعال 2 ′′ قطر دار با ابعاد ماژول است55.60 ((W) × 21.80 ((H)mm، ابعاد منطقه فعال50.54 (W) x 12.62 (H) mmاین صفحه نمایش OLED 2 اینچی دارای IC SSD1309Z ساخته شده است و نسبت کنتراست بالای 20،000 دارد: 1. ولتاژ منبع منطقی از 1.65V-3.3V می باشد، ارزش معمولی 3V است.برای کاربرد مثل دستگاه پزشکی عالی است,سیستم POS، کالاهای سفید، برنامه های کاربردی خانگی، ابزار صنعتی، اتوماسیون، سیستم های نمایش صوتی / تصویری، لوازم مراقبت شخصی، لوازم خانگی، نمایشگاه های خودرو،نمایش اطلاعات پویا و غیره.
| محصول: | 2 اینچ OLED منفعل | قطعنامه: | وضوح 128x32 پیکسل |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | موازی، SPI، IIC اختیاری |
| رنگ نمایش: | سفید | اپتیک: | همه زاویه های دید |
| خلاصه ی داستان: | 55.60 ((W) X21.80 ((H) X1.45 ((T) mm | منطقه فعال: | 50.54 ((W) X 12.62 ((H) mm |
| پیکسل پیچ: | 0.395 (W) X 0.395 ((H) | روش رانندگی: | 1/32 چرخه کار |
| دمای عملیاتی: | -20°C تا +70°C | دمای ذخیره سازی: | -30°C تا +80°C |
| آي سي راننده: | COG SSD1309Z | ولتاژ تغذیه: | 3V |
| شماره پین: | ۳۱ پین | انطباق | مطابقت با REACH و RoHS |
تعریف پین
پين1، NC، هيچ ارتباطي نيست
پین2، VCC، منبع برق برای ولتاژ راننده پنل.
پين3، VCOMH، سيگنال COM سطح ولتاژ از نظر انتخاب شده
پین 4، IREF، این پین پین مرجع جریان خروجی بخش است.
Pin5~Pin12، D7-D0، این پین ها اتوبوس داده های دو طرفه هستند که به اتوبوس داده MCU متصل می شوند. توصیه می شود پین های استفاده نشده را به LOW متصل کنید. هنگامی که حالت رابط سریال انتخاب می شود،D0 ورودی ساعت سریالی خواهد بود: SCLK؛ D1 ورودی داده های سریالی خواهد بود: SDIN و D2 باید NC نگه داشته شود. هنگامی که حالت I2C انتخاب می شود، D2، D1 باید به هم متصل شوند و به عنوان SDAout عمل کنند.SDAin در برنامه و D0 ورودی ساعت سریالی است، اس سي ال
پین13، RD#، هنگام اتصال به یک میکروپروسسر سری 6800، این پین به عنوان سیگنال Enable (E) استفاده می شود. عملیات خواندن / نوشتن زمانی آغاز می شود که این پین بالا کشیده شود و تراشه انتخاب شود.هنگام اتصال به یک میکروپروسسر 8080، این پین سیگنال Read (RD#) را دریافت می کند. عملیات خواندن هنگامی که این پین پایین کشیده می شود و تراشه انتخاب می شود آغاز می شود. رابط سریال،این پین باید به VSS متصل شود.
پین 14، WR#، این پین ورودی کنترل خواندن / نوشتن است که به رابط MCU متصل می شود. هنگام اتصال به یک میکرو پروسسور سری 6800، این پین به عنوان ورودی انتخاب خواندن / نوشتن (R / W #) استفاده می شود.حالت خواندن انجام خواهد شد زمانی که این پین کشیده می شود بالا و حالت نوشتن زمانی که پایین. هنگامی که حالت رابط 8080 ، این پین ورودی Write (WR #) خواهد بود. عملیات نوشتن داده ها هنگامی که این پین پایین کشیده می شود و تراشه انتخاب می شود آغاز می شود. هنگامی که رابط سریال ،این پین باید به VSS متصل شود.
پین 15، D/C#، داده / فرمان داده کنترل پین. پایین برای فرمان در حالی که بالا برای داده ها.
Pin16، RES#، این پین ورودی سیگنال تنظیم مجدد است. هنگامی که پین پایین است، شروع تراشه اجرا می شود. این پین را بالا نگه دارید (به عنوان مثال به VDD متصل شوید) در طول عملیات عادی.
پین 17، سی اس#، پیچ انتخاب تراشه فعال پایین
پين 18، NC، هيچ ارتباطي نيست
پین 19، BS2، پین های انتخاب رابط اتوبوس MCU. لطفاً برای جزئیات تنظیمات به جدول زیر مراجعه کنید.
پین ۲۰، BS۱، پین های انتخاب رابط اتوبوس MCU. لطفاً برای جزئیات تنظیمات به جدول زیر مراجعه کنید.
Pin21، VDD، منبع ولتاژ منطقی برای IC
پين22 تا پين29، NC، هيچ ارتباطي نيست
پين 30، وي اس اس، زمين
پين31، NC، هيچ ارتباطي نيست
صفحه نمایش OLED 2 ′′ اینچ، صفحه نمایش OLED 128x32نقاشی

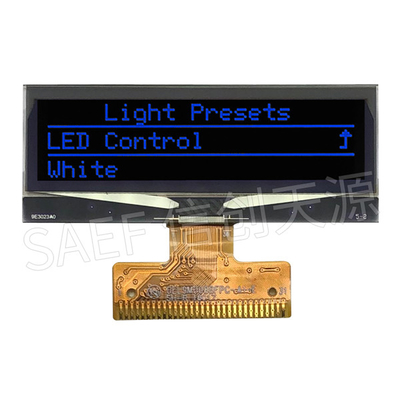

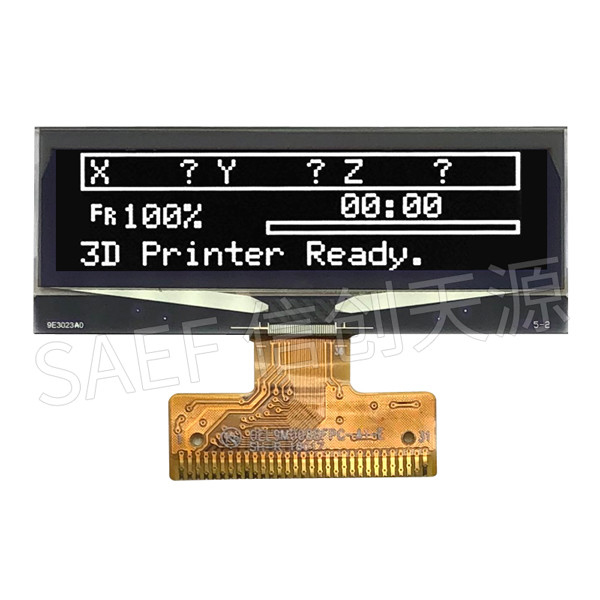

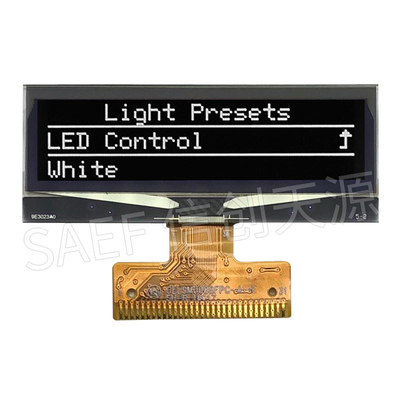

صفحه نمایش OLED 2 ′′ اینچ، صفحه نمایش OLED 128x32 تصویر واقعی محصول
