جزئیات محصول:
|
تولید - محصول: | COG SPI LCD 128X64 | وضوح: | وضوح 128 در 64 نقطه |
---|---|---|---|
نوع شیشه: | STN، مثبت، انتقالی | اپتیک: | ساعت 6:00 |
رابط: | SPI | تیرگی طرح کلی: | 6.2 × 36.8 × 65.8 میلی متر |
منطقه مشاهده: | 53.0 x 24.6 میلی متر | پیچ پیکسل: | 0.36 x 0.345 میلی متر |
دمای عملیاتی: | 0 درجه سانتی گراد تا +50 درجه سانتی گراد | شماره پین: | 10 پین |
کنترل کننده: | ST7567 | حالت رانندگی: | 1/64 چرخه وظیفه، 1/9 تعصب |
رابط: | COG+FPC | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | ماژول ال سی دی COG SPI 128x64,ماژول LCD COG 128x64 زرد,ماژول ال سی دی 128x64 سبز |
صفحه نمایش LCD 128x64 رابط SPI ST7567 COG STN LCM رنگ پس زمینه زرد سبز
COG LCD 128x64، 128x64 SPI LCD توضیح
صفحه نمایش تک رنگ 128x64 فناوری SAEF COG LCD SF12864-207B با آی سی ST7567 ساخته شده است که از رابط SPI پشتیبانی می کند.صفحه نمایش دارای ابعاد طرح کلی است6.2 × 36.8 × 65.8 میلی مترو اندازه VA از53.0 x 24.6 میلی متر.این صفحه نمایش تک رنگ می تواند در دمای -0 تا +50 درجه سانتیگراد کار کند.دمای نگهداری آن از -10 تا +60 درجه سانتیگراد متغیر است.این صفحه نمایش LCD COG 128x64 برای برنامه هایی که به نمایشگرهای بسته فشرده تری نیاز دارند بسیار مناسب است.
تعریف پین:
Pin1، /CS، Chip Select، هنگامی که /CS= "L"، تراشه انتخاب شده است
Pin2، /RST، وقتی /RST= "L"، تنظیمات اولیه می شوند
پین3، A0، داده های ثبت را زمانی که A0 = "H" و دستورالعمل A0 = "L" را انتخاب کنید
Pin4، ترمینال ورودی ساعت سریال SCL
Pin5، ترمینال ورودی داده سریال SDA
Pin6، VDD ولتاژ منبع تغذیه مدار منطقی +3.3 ولت
Pin7، GND Ground
ولتاژ محرک ال سی دی Pin8، V0 برای مدارهای رایج در فریم منفی.
Pin9، XV0 LCD ولتاژ محرک برای مدارهای رایج در قاب مثبت.
Pin10، ولتاژ محرک ال سی دی VG برای مدارهای سگمنت
تولید - محصول: | COG SPI LCD 128X64 | وضوح: | وضوح 128 در 64 نقطه |
---|---|---|---|
نوع شیشه: | STN، مثبت، انتقالی | اپتیک: | ساعت 6:00 |
رابط: | SPI | نور طرح کلی: | 65.8 X 36.8 X 6.2 میلیمتر |
منطقه مشاهده: | 53.0 × 24.6 میلی متر | Pixel Pitch: | 0.36 X 0.345 میلیمتر |
دمای عملیاتی: | 0 درجه سانتی گراد تا +50 درجه سانتی گراد | شماره پین: | 10 پین |
کنترل کننده: | ST7567 | حالت رانندگی: | 1/64 چرخه وظیفه، 1/9 تعصب |
رابط: | COG+FPC | انطباق: | سازگار با REACH و RoHS |
ماژول های نمایش گرافیکی SAEF در محدوده ساختارهای COB/COG قرار دارند.صفحه نمایش LCD گرافیک تک رنگ شامل 122x32 LCD، 128x64 LCD، 128x128 LCD، 160x32 LCD، 160x80 LCD، 160x128 LCD، 160x160 LCD، 192x32 LCD، 192x160 LCD، 192x32 LCD، 192x24x192x192x192x64، LCD2x1x20ماژول نمایشگر LCD گرافیک تک رنگ SAEF در STN/FSTN با نور پس زمینه LED با رابط های مختلف در 6800,SPI,8080,I2C موجود است.گزینه های فونت کاراکتر عبارتند از: انگلیسی، ژاپنی، اروپایی، سیریلیک، عبری، چینی سنتی، چینی ساده شده، کره ای و غیره.
طراحی صفحه نمایش LCD COG LCD 128x64، 128x64 SPI LCD

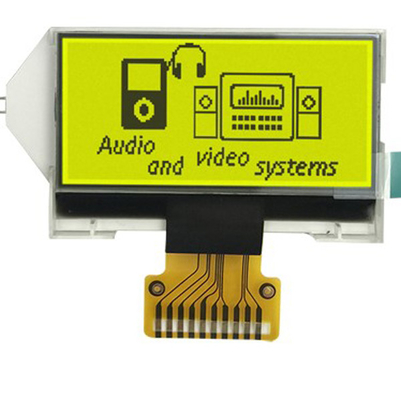

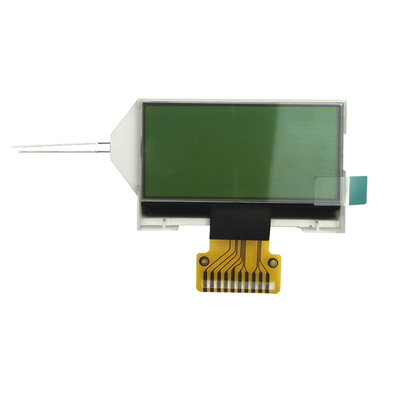

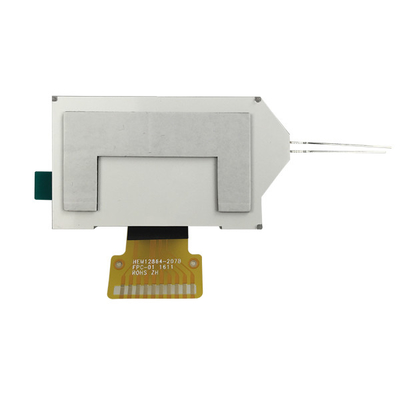

COG LCD 128x64، 128x64 SPI LCD نمایش تصویر واقعی محصول
کارخانه و تاسیسات
مخاطب
برای پرس و جو از طریق ck@saef.com.cn خوش آمدید
کلمات کلیدی جستجو: 128x64 LCD، LCD 128x64، 2.42 اینچ LCD، 2.42 LCD،2.42LCD 128x64 اینچ، LCD2.42"، SPI LCD 128x64. 2.42 نمایشگر SPISPI2.42"،صفحه نمایش LCD ST7567،LCD ST7567 2.42"،LCD تک رنگ 128x64، ال سی دی SPI 12864،
