جزئیات محصول:
|
| تولید - محصول: | 2.42 اینچ OLED | وضوح: | وضوح 128 در 64 نقطه |
|---|---|---|---|
| نوع شیشه: | OLED (دیود ساطع نور ارگانیک) | اپتیک: | همه زاویه های دید 80/80/80/80 |
| رابط: | I2C، SPI، 6800، 8080 اختیاری | طرح "دم": | 60.50 × 73.00 × 2.00 میلی متر (شامل پلاریزر) |
| منطقه ی فعال: | 55.01 × 27.49 میلی متر | Pixel Pitch: | 0.43 × 0.43 (میلی متر) |
| دمای عملیاتی: | -40 تا +70 درجه سانتی گراد | دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| شماره پین: | 24 پین | کنترل کننده: | SSD1309 یا معادل آن |
| حالت رانندگی: | 1/64 چرخه کار | رابط: | COG+FPC |
| نسبت کنتراست: | 2000: 1 (کنتراست اتاق تاریک) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول نمایشگر OLED تک رنگ,ماژول نمایشگر OLED 2.42 اینچی,صفحه نمایش OLED 2.42 اینچی 8080 |
||
یک رنگ PMOLED ۲٫۴۲ اینچ ۱۲۸×۶۴ اینچ سفید آبی زرد سبز فونت های SSD1309 I2C SPI 6800 8080 رابط
2صفحه نمایش OLED.42 اینچی، 2.42 اینچی OLED 128x64
تکنولوژی SAEF SFOS242YZ-12864WBYG-01 یک2صفحه نمایش OLED 42 اینچی. از پیکسل های 128x64 با ساختار COG OLED ساخته شده است.SFOS242YZ-12864WBYG-012صفحه نمایش OLED.42 اینچی SSD1309 IC ساخته شده است، از طریق رابط 6800، 8080، SPI و I2C ارتباط برقرار می کند. این ماژول های OLED COG بسیار نازک هستند،سبک وزن و مصرف انرژی کم که برای ابزارهای دستی بسیار عالی است، مترها، شبکه های هوشمند، IoT و غیره.
ماژول OLED می تواند در دمای -40 °C تا +70 °C کار کند؛ دمای ذخیره سازی آن از -40 °C تا +85 °C است.
تعریف پین:
- منبع برق
پین 5VDD، منبع برق برای مدار منطقی. این یک پین منبع ولتاژ است. باید به یک منبع خارجی متصل شود.
پين 3VSS، زمین مدار منطقی. این یک پین زمین است. همچنین به عنوان مرجع برای پین های منطقی عمل می کند. باید به زمین خارجی متصل شود.
پين 23،VCC، منبع برق برای پنل OEL. این مثبت ترین ولتاژ منبع پن تراشه است. باید از خارج تامین شود.
پين 2VLESS، زمین مدار آنالوگ. این یک پین زمین آنالوگ است. باید به VSS از خارج متصل شود.
راننده
پين 21IREF، مرجع جریان برای تنظیم روشنایی. این پین یک پین مرجع جریان بخش است. یک مقاومت باید بین این پین و VSS متصل شود. جریان را در 10μA تنظیم کنید.
پين22،VCOMH، سطح بالا ولتاژ خروجی برای سیگنال COM. این پین پین ورودی برای سطح بالا ولتاژ خروجی برای سیگنال های COM است. یک خازن باید بین این پین و VSS متصل شود.
- رابط
پن6، پن7،BS1 / BS2 ، انتخاب پروتکل ارتباطی. این پین ها ورودی انتخاب رابط MCU هستند. جدول زیر را ببینید:
I2C: BS1=1, BS2=0
4 سیم سریال: BS1=0، BS2=0
8bit 68xx موازی: BS1=0, BS2=1
8bit 80xx موازی: BS1=1, BS2=1
شماره 9RES#، Power Reset for Controller and Driver. این پین ورودی سیگنال ریست است. هنگامی که پین پایین است، ابتدای تراشه اجرا می شود. این پین را در هنگام کار عادی بالا نگه دارید.
پين 8،CS#، Chip Select این پین ورودی انتخاب تراشه است. تراشه برای ارتباطات MCU تنها زمانی فعال می شود که CS# پایین کشیده شود.
Pin10، D/C#، Data/Command Control. این پین پین کنترل Data/Command است. هنگامی که پین بالا کشیده می شود، ورودی در D7 ~ D0 به عنوان داده های نمایش تفسیر می شود. هنگامی که پین پایین کشیده می شود،ورودی در D7 ~ D0 به ثبت فرمان منتقل می شودهنگامی که پین بالا کشیده می شود و حالت رابط سریال انتخاب می شود، داده های SDIN به عنوان داده تفسیر می شوند. هنگامی که پایین کشیده می شود، داده های SDIN به ثبت فرمان منتقل می شوند.در حالت I2C، این پین به عنوان SA0 برای انتخاب آدرس برده عمل می کند. برای رابطه دقیق با سیگنال های رابط MCU، لطفاً به نمودار ویژگی های زمان بندی مراجعه کنید.
پین 12E/RD#، Read/Write Enable یا Read این پین ورودی رابط MCU است. هنگام اتصال به یک میکروپروسسر سری 68XX، این پین به عنوان سیگنال Enable (E) استفاده می شود.عملیات خواندن / نوشتن زمانی آغاز می شود که این پین بالا کشیده شود و CS # پایین کشیده شود. هنگام اتصال به یک میکروپروسسر 80XX، این پین سیگنال Read (RD#) را دریافت می کند. عملیات خواندن داده ها زمانی آغاز می شود که این پین پایین کشیده شود و CS# پایین کشیده شود.هنگامی که حالت سریال یا I2C انتخاب شده است، این پین باید به VSS متصل شود.
پین 11R/W#، Read/Write Select یا Write. این پین ورودی رابط MCU است. هنگام اتصال به یک میکروپروسسر سری 68XX، این پین به عنوان ورودی انتخاب Read/Write (R/W#) استفاده می شود.این پین را برای حالت خواندن به حالت بالا بکشید و برای حالت نوشتن به حالت پایین بکشید.. هنگامی که حالت رابط 80XX انتخاب می شود، این پین ورودی Write (WR#) خواهد بود. عملیات نوشتن داده ها هنگامی آغاز می شود که این پین پایین کشیده شود و CS# پایین کشیده شود.هنگامی که حالت سریال یا I2C انتخاب شده است، این پین باید به VSS متصل شود.
پين 13 تا پين 20D0 ~ D7 ، D0 ورودی ساعت سریالی SCLK خواهد بود. هنگامی که حالت I2C انتخاب می شود ، D2 ، D1 باید با هم خسته شوند و به عنوان SDAOUT ، SDAIN در برنامه استفاده کنند و D0 ورودی ساعت سریالی SCL است.پین های استفاده نشده باید به VSS متصل شوند به جز D2 در حالت سریال.
-دوباره
پين 4NC، پین رزرو شده. پین NC بین پین های عملکرد برای طراحی سازگار و انعطاف پذیر اختصاص دارد.
پين1، پين24N.C. (GND) ، Reserved Pin (Supporting Pin). پین های پشتیبان می توانند تأثیرات استرس بر پین های عملکرد را کاهش دهند.این پین باید به زمین خارجی به عنوان مدار حفاظت ESD متصل شود. تکنولوژى بدون چشم انداز
| محصول: | 2.42 اینچ OLED | قطعنامه: | وضوح 128 × 64 نقطه |
|---|---|---|---|
| نوع شیشه: | OLED (دیود ارگانیک تابش نور) | اپتیک: |
همه زاویه های دید (80/80/80/80) |
| رابط: | I2C، SPI، 6800، 8080 اختیاری | خلاصه ی داستان: |
60.50 × 73.00 × 2.00 میلی متر (شامل قطب کش) |
| منطقه فعال: | 55.01 × 27.49 میلی متر | پیکسل پیچ: | 0.43 × 0.43 میلی متر |
| دمای عملیاتی: | -40°C تا +70°C | دمای ذخیره سازی: | -40°C تا +85°C |
| شماره پین: | 24 پین | کنترل کننده: | SSD1309 یا معادل آن |
| حالت درایو: | ۱/۶۴ دوره کار | کانکتور: | COG+FPC |
| نسبت کنتراست: |
سال 2000: 1 (تضاد اتاق تاريک) |
انطباق | مطابقت با REACH و RoHS |
صفحه نمایش گرافیکی OLED SAEF Technology در سه ساختار مکانیکی از جمله COB، COG و فناوری ماتریس منفعل TAB در دسترس است.رزولوشن گرافیک تک رنگ OLED در صفحه نمایش گرافیک OLED 50x16، 64×128 OLED، 100×16 OLED، 100×32 گرافیک OLED، 200×16 گرافیک OLED، OLED 128×32, صفحه نمایش OLED 128×64, OLED 128×128, و 256×64 صفحه نمایش OLED.صفحه نمایش گرافیکی OLED در طیف محصولات SAEF دارای کنترل کننده های داخلی است و رابط ها شامل موازی هستنداین ماژول های نمایش OLED دارای ولتاژ 3 ولت یا 5 ولت بسته به وضوح / رنگ هستند.
SAEF طیف گسترده ای از ماژول های صفحه نمایش OLED را در اندازه های 0.49 تا 5.5 اینچ OLED ارائه می دهد ، مانند صفحه نمایش 0.49 اینچ میکرو OLED ، صفحه نمایش 0.66 اینچ مینی OLED ، صفحه نمایش 0.69 اینچ OLED ، صفحه نمایش 0.91 اینچ OLED ، صفحه نمایش 0.95 اینچ OLED ، صفحه نمایش 0.0 اینچ OLED ، صفحه نمایش 0.0 اینچ OLED ، صفحه نمایش 0.0 اینچ OLED ، صفحه نمایش 0.0 اینچ OLED ، صفحه نمایش 0.0 اینچ OLED.صفحه نمایش OLED 96 اینچینمایشگر OLED 1.5 اینچ ، 2 اینچ OLED ، 2.4 اینچ OLED ، 2.7 اینچ OLED ، 5.5 اینچ OLED و راه حل های طراحی سفارشی.
2صفحه نمایش OLED 42 اینچی، 2.42 اینچی OLED 128x64

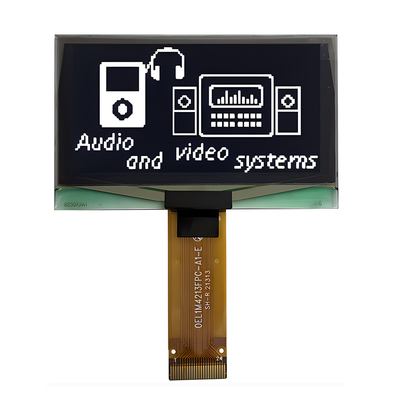

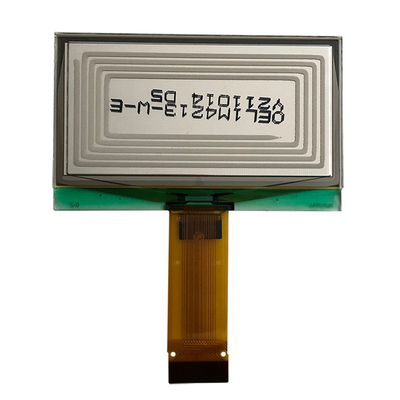

2صفحه نمایش OLED 42 اینچی، 2.42 اینچی OLED 128x64 تصویر واقعی محصول
