جزئیات محصول:
|
| محصول: | صفحه نمایش OLED 1.5 اینچ | قطعنامه: | 128*128 |
|---|---|---|---|
| نوع شیشه: | OLED (دیود ساطع نور ارگانیک) | اپتیک: | همه زاویه های دید 80/80/80/80 |
| رابط: | I2C، SPI، 6800، 8080 اختیاری | طرح "دم": | 33.8 (W) x 43.7 (H) x 1.41 (T) میلی‌متر |
| منطقه فعال: | 26.86 (W) x 26.86 (H) mm | دمای عملیاتی: | -40 تا +70 درجه سانتی گراد |
| شماره پین: | 25 پین | کنترل کننده: | SSD1327 یا معادل آن |
| حالت رانندگی: | 1/128 چرخه کار | کانکتور: | COG+FPC |
| نسبت کنتراست: | 2000: 1 (کنتراست اتاق تاریک) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش OLED گرافیکی 128x128,صفحه نمایش OLED گرافیکی 1.5 اینچی,ماژول OLED تک رنگ 1.5 اینچی |
||
1صفحه نمایش گرافیکی OLED.5 اینچ 128x128 نقطه وضوح COG با SSD1327 IC رنگ تک رنگ سفید
1صفحه نمایش OLED.5 اینچ، 128x128 OLED
فناوری SAEF SFOS150YZ-128128WB-01 یک صفحه نمایش OLED 1.5 اینچی (دیود تولید نور ارگانیک) با وضوح 128x128 نقطه است.این ماژول 1.5 oled در کنترل کننده SSD1327 oled IC ساخته شده است؛ از رابط های 8 بیتی 6800 و 8080 ، 4 سیم SPI و I2C پشتیبانی می کند.SAEF نسخه های ZIF FPC و Hotbar را برای مشتریان فراهم می کند تا ماژول مناسب را برای برنامه خود انتخاب کنند.
SFOS150YZ-128128WB-01s یک نمایشگر OLED ساختار COG این ماژول OLED سبک وزن، قدرت کم و بسیار نازک است، آن را مناسب برای دستگاه های دیوار / متر، برنامه های کاربردی خانگی، سیستم POS، سیستم ابری / IoT، ابزار دستی است,دستگاه های فناوری هوشمند، سیستم های انرژی، خودرو، سیستم های ارتباطی، ابزار پزشکی و غیره. ماژول OLED می تواند در دمای -40 °C تا +70 °C کار کند.دمای نگهداری آن بین -40°C تا +85°C است.
تعریف پین:
پين1، وي اس اس، زمين.
پين2، منبع برق VCC براي مدار آنالوگ
پين3، خروجي ولتاژ VCOMH Com. يه خازن بايد بين اين پين و VSS وصل بشه.
پين 4، پورت GPIO I/O
پین 5، منبع برق VCI برای مدار منطق
پین 6، VDD یک خازن باید بین این پین و VSS متصل شود.
پین ۷، پین های انتخاب رابط اتوبوس BS1 MCU.
پین ۸، پین های انتخاب رابط اتوبوس BS2 MCU.
پين 9، فرودگاه وي اس اس
پین 10، IREF پین ورودی جریان مرجع. یک مقاومت باید بین این پین و VSS متصل شود.
پین ۱۱، چیپ انتخاب ورودی
Pin12، RES# ورودی سیگنال را تنظیم کنید. هنگامی که کم باشد، راه اندازی SSD1327 اجرا می شود.
پین 13، کنترل داده ها / فرمان D / C. برای داده های نمایش نوشتن / خواندن بالا بکشید. برای دستور نوشتن یا وضعیت خواندن پایین بکشید.
Pin14، ورودی رابط MCU WR#. عملیات نوشتن داده ها هنگامی که پایین کشیده می شود آغاز می شود.
Pin15، RD# ورودی رابط MCU. عملیات خواندن داده ها هنگامی که کم شود آغاز می شود.
پین16~23، D0~D7، دیتاباس ((برای رابط موازی)
پین 24، منبع برق VCC برای مدار آنالوگ.
پين 25، VSS Ground
| محصول: | صفحه نمایش OLED 1.5 اینچ | قطعنامه: | 128 × 128 |
|---|---|---|---|
| نوع شیشه: | OLED (دیود ارگانیک تابش نور) | اپتیک: | همه زاویه های دید 80/80/80/80 |
| رابط: | I2C، SPI، 6800، 8080 اختیاری | خلاصه ی داستان: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) mm |
| منطقه فعال: | 26.86 (W) X 26.86 (H) mm | دمای عملیاتی: | -40°C تا +70°C |
| شماره پین: | 25 پین | کنترل کننده: | SSD1327 یا معادل آن |
| حالت درایو: | 1/128 دوره کار | کانکتور: | COG+FPC |
| نسبت کنتراست: | 2000: 1 (تضاد اتاق تاریک) | انطباق | مطابقت با REACH و RoHS |
صفحه نمایش گرافیکی OLED SAEF Technology در سه ساختار مکانیکی از جمله COB، COG و فناوری ماتریس منفعل TAB در دسترس است.رزولوشن گرافیک تک رنگ OLED در صفحه نمایش گرافیک OLED 50x16، 64×128 OLED، 100×16 OLED، 100×32 گرافیک OLED، 200×16 گرافیک OLED، OLED 128×32, صفحه نمایش OLED 128×64, OLED 128×128, و 256×64 صفحه نمایش OLED.صفحه نمایش گرافیکی OLED در طیف محصولات SAEF دارای کنترل کننده های داخلی است و رابط ها شامل موازی هستنداین ماژول های نمایش OLED دارای ولتاژ 3 ولت یا 5 ولت بسته به وضوح / رنگ هستند.
SAEF طیف گسترده ای از ماژول های صفحه نمایش OLED را در اندازه های 0.42 تا 5.5 اینچ OLED ارائه می دهد ، مانند صفحه نمایش 0.42 اینچ میکرو OLED ، صفحه نمایش 0.66 اینچ مینی OLED ، صفحه نمایش 0.69 اینچ OLED ، صفحه نمایش 0.91 اینچ OLED ، صفحه نمایش 0.95 اینچ OLED ، صفحه نمایش 0.صفحه نمایش OLED 96 اینچینمایشگر OLED 1.5 اینچ ، 2 اینچ OLED ، 2.4 اینچ OLED ، 2.7 اینچ OLED ، 5.5 اینچ OLED و راه حل های طراحی سفارشی.

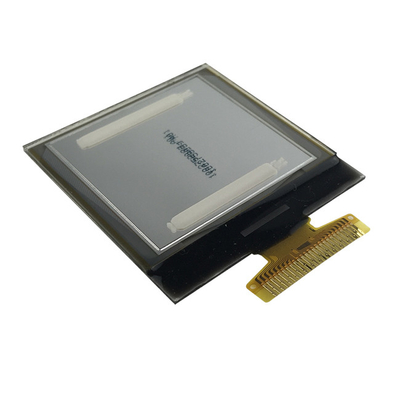

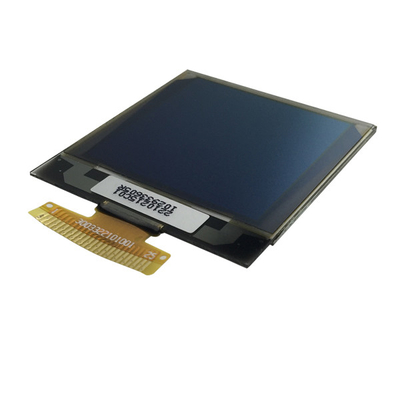

1.5 اینچ OLED، 128x128 OLED صفحه نمایش

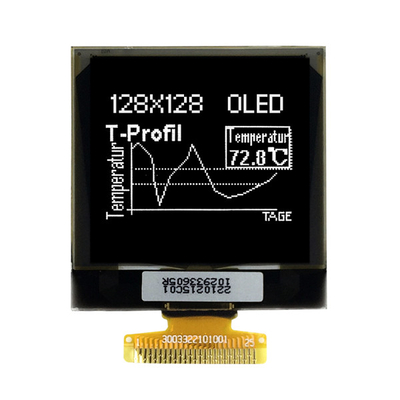

1.5 اینچ OLED، 128x128 OLED نمایش تصویر واقعی محصول
