جزئیات محصول:
|
| تولید - محصول: | ماژول COG LCD 128x64 | وضوح: | گرافیک 128x64 |
|---|---|---|---|
| نوع LCD: | STN، مثبت، انتقال دهنده | رنگ نور پس زمینه: | نور پس زمینه سبز |
| ولتاژ بهره برداری: | 2.8 V | اپتیک: | ساعت 6 |
| تیرگی طرح کلی: | 65.0 (L) x 38.6 (W) x 4.9 (T) میلی‌متر | منطقه مشاهده: | 53.6 (L) x 28.0 (W) میلی‌متر |
| روش رانندگی: | 1/64 وظیفه، 1/7 تعصب | دمای عملیاتی: | -10 درجه سانتیگراد تا +60 درجه سانتیگراد |
| شماره پین: | 10 پین | کنترل کننده: | ST7567 یا معادل آن |
| رابط: | MCU | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 10 پین گرافیک LCD 128x64,COG گرافیک LCD 128x64,نور پس زمینه 128x64 ماژول COG LCD |
||
ماژول LCD COG با وضوح 128x64 نقطه گرافیکی STN ST7567 نور پس زمینه LED سبز
ماژول COG LCD 128x64، LCD گرافیکی 128x64 توضیحات
SF12864-34 یک ماژول LCD گرافیکی از نوع COG با ابعاد VA 53.6 (L) x 28.0 (W) است.ماژول‌های COG LCD SAEF (ماژول LCD Chip-on-Glass) دارای نوع گرافیکی با وضوح 128x32 تا 320x240 و انواع کاراکتر COG LCD شامل اندازه‌های 16x2، 20x2، 20x4، 24x2 با فرمت‌های 5x8 نقطه‌ای است.
پکیج COG کیفیت بالایی را با مزایای وزن سبک و مصرف برق کم ارائه می دهد.همچنین، اضافه کردن یک برد اتصال برای هر آیتم برای تغییر رابط از FPC به پین یا کابل در دسترس است.ما می توانیم انواع اتصالات پین اوت را متناسب با نیاز شما ارائه دهیم.فن آوری COG LCM برای برنامه هایی که به نمایشگرهای بسته فشرده تری نیاز دارند بسیار مناسب است.
تعریف پین:
1 CS1B پین های ورودی را انتخاب کنید
2 /RES وقتی /RES روی "L" تنظیم شود، تنظیمات اولیه می شوند.
3 A0 تعیین می کند که آیا دسترسی به داده یا فرمان مربوط می شود.
A0=“H” : نشان می دهد که سیگنال های D[7:0] داده های نمایشی هستند.
A0=“L” : نشان می دهد که سیگنال های D[7:0] فرمان هستند.
4 D6 (SCLK)
5 D7 (SDA)
6 VDDمشترک با ترمینال منبع تغذیه MPU VDD.
7 VSS این یک ترمینال 0 ولت است که به سیستم GND متصل است.
8 سطح ولتاژ بایاس V0 برای رانندگی LCD
9 XV0 ولتاژ عملکرد منفی درایورهای COM.
10 VG VG قدرت درایورهای SEG است
| تولید - محصول: | ماژول COG LCD 128x64 | وضوح: | گرافیک 128x64 |
|---|---|---|---|
| نوع LCD: | STN، مثبت، انتقال دهنده | رنگ نور پس زمینه: | نور پس زمینه سبز |
| ولتاژ بهره برداری: | 2.8 V | اپتیک: | ساعت 6 |
| نور طرح کلی: | 65.0 (L) X 38.6 (W) X 4.9 (T) میلی‌متر | منطقه مشاهده: | 53.6 (L) X 28.0 (W) میلی‌متر |
| روش رانندگی: | 1/64 وظیفه، 1/7 تعصب | دمای عملیاتی: | -10 درجه سانتیگراد تا +60 درجه سانتیگراد |
| شماره پین: | 10 پین | کنترل کننده: | ST7567 یا معادل آن |
| رابط: | MCU | انطباق: | سازگار با REACH و RoHS |
ماژول COG LCD 128x64، طراحی LCD گرافیکی 128x64

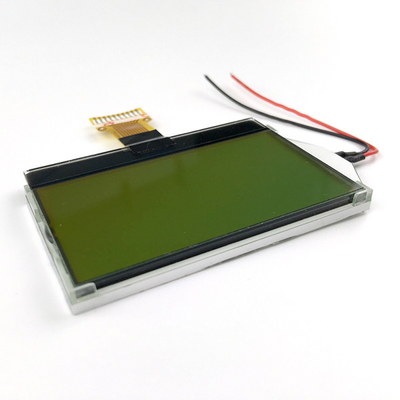

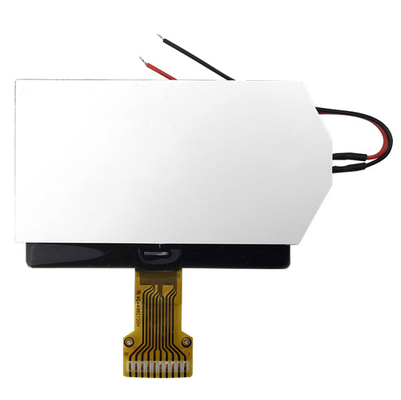

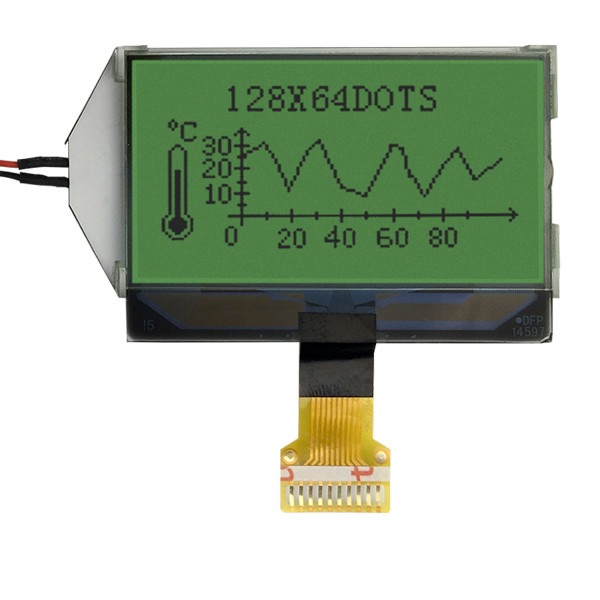

ماژول COG LCD 128x64، تصویر محصول واقعی 128x64 LCD گرافیکی
