رابط 3 ولت MCU صفحه نمایش LCD گرافیکی تک رنگ 122x32 STN مثبت

رابط 3 ولت MCU صفحه نمایش LCD گرافیکی تک رنگ 122x32 STN مثبت
رابط 3 ولت MCU صفحه نمایش LCD گرافیکی تک رنگ 122x32 STN مثبت رابط 3 ولت MCU صفحه نمایش LCD گرافیکی تک رنگ 122x32 STN مثبت رابط 3 ولت MCU صفحه نمایش LCD گرافیکی تک رنگ 122x32 STN مثبت

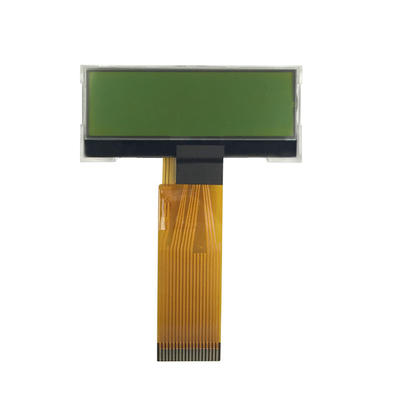

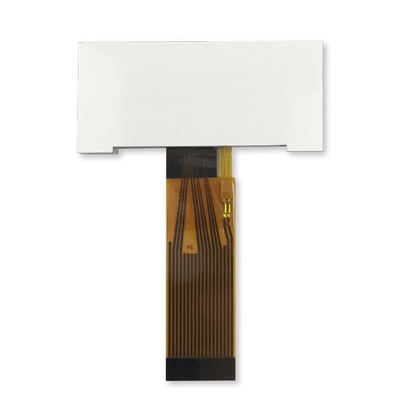

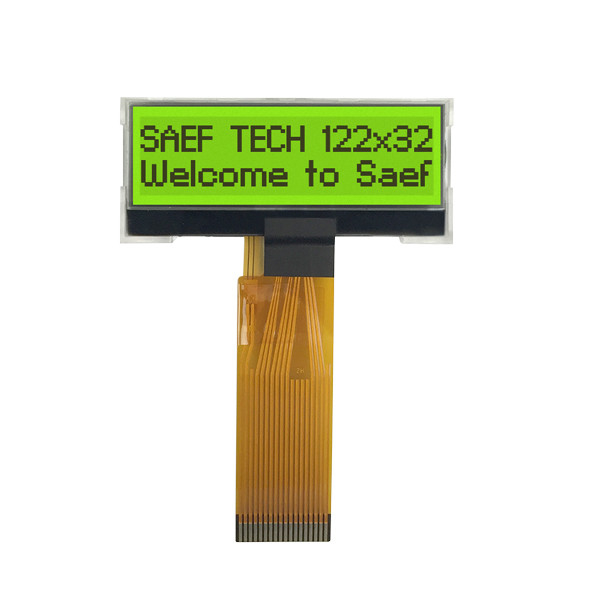

تصویر بزرگ :  رابط 3 ولت MCU صفحه نمایش LCD گرافیکی تک رنگ 122x32 STN مثبت

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SF12232-09
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: USD1.xx Reference price, Price is negotiable based on order lot quantity
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 3-5 هفته
شرایط پرداخت: L/C،، T/T، Western Union
قابلیت ارائه: 3000 هزار عدد در ماه

رابط 3 ولت MCU صفحه نمایش LCD گرافیکی تک رنگ 122x32 STN مثبت

شرح
تولید - محصول: نمایشگر گرافیکی LCD 122x32 وضوح: وضوح 122x32 نقطه
نوع LCD: STN، مثبت، انتقالی اپتیک: ساعت 6:00
تیرگی طرح کلی: 65.6 (L) x 28.8 (W) x 4.9 (T) میلی‌متر منطقه مشاهده: 59.5 (L) x 18.1 (W) میلی‌متر
نقطه پیچ: 0.47 x 0.45 میلی متر روش رانندگی: 1/33 چرخه وظیفه، 1/6 تعصب
دمای عملیاتی: 0 درجه سانتی گراد تا +50 درجه سانتی گراد شماره پین: 18 پین
رابط: MCU (قابل تنظیم) VDD: 3 ولت
رابط: وصل کردن (قابل تنظیم) انطباق: سازگار با REACH و RoHS
برجسته کردن:

صفحه نمایش LCD گرافیکی تک رنگ 122x32

,

صفحه نمایش LCD گرافیکی تک رنگ STN

,

ال سی دی گرافیکی 122x32 ولت

رابط گرافیکی 122x32 LCD STN مثبت انتقالی زرد سبز 3V MCU با نور پس زمینه LED سفید







COG 122x32 گرافیک LCD توضیحات



SAEF Technology SF12232-09 یک ماژول نمایشگر LCD از نوع STN با راه حل 122x32 است.

  • آی سی درایور: ST7920 یا معادل آن
  • وضوح: 122 x 32
  • عملکرد کم مصرف: VDD 3.0V
  • مصرف جریان دینامیکی: 135 uA
  • ولتاژ رانندگی LCD: 7.7 ولت
  • اندازه نقطه: 0.44x0.42 میلی متر
  •
  • تعریف پین:
  • 1 A+ (ولتاژ تغذیه برای نور پس زمینه +2.7 ولت)
  • 2 K- (ولتاژ تغذیه برای زمین نور پس زمینه)
  • 3 NC
  • 4 /CS1 (انتخاب تراشه، هنگامی که CS1 = "L"، تراشه انتخاب شده است)
  • 5 RST (وقتی /RES= "L"، تنظیمات اولیه می شوند)
  • 6 A0 (داده ثبت را زمانی که A0 = "H" و دستورالعمل A0 = "L" را انتخاب کنید)
  • 7 D6 (SCL) (ترمینال ورودی ساعت سریال)
  • 8 D7 (SDA) (ترمینال ورودی داده سریال)
  • 9 VDD (ولتاژ تغذیه مدار منطقی +3.3 ولت)
  • 10 VSS (زمینی)
  • 11--14 NC
  • 15 V0 (ولتاژ محرک LCD برای مدارهای رایج در فریم منفی.)
  • 16 XV0 (ولتاژ محرک LCD برای مدارهای رایج در قاب مثبت.)
  • 17 VG (ولتاژ محرک LCD برای مدارهای سگمنت.)
  • 18 NC







تولید - محصول: نمایشگر گرافیکی LCD 122x32 وضوح: وضوح 122x32 نقطه
نوع LCD: STN، مثبت، انتقالی اپتیک: ساعت 6:00
نور طرح کلی: 65.6 (L) X 28.8 (W) X 4.9 (T) میلی‌متر منطقه مشاهده: 59.5 (L) X 18.1 (W) میلی‌متر
نقطه پیچ: 0.47 X 0.45 میلی متر روش رانندگی: 1/33 چرخه وظیفه، 1/6 تعصب
دمای عملیاتی: 0 درجه سانتی گراد تا +50 درجه سانتی گراد شماره پین: 18 پین
رابط: MCU (قابل تنظیم) VDD: 3 ولت
رابط: وصل کردن (قابل تنظیم) انطباق: سازگار با REACH و RoHS







SAEF Technology یک تولید کننده حرفه ای کاراکتر و گرافیک ال سی دی است.نمایش ال سی دی گرافیکی SAEF است (صفحه نمایش کریستال مایع) در قالب ماتریس نقطه از وضوح گرافیکی از جمله 96x16، 122x32، 128x64، 128x128، 144x32، 160x128، 160x160، 160x32، 160x80، 192x64، 192x128، 240x64، 320x240 پیکسل در دسترس هستند و غیره اندازه ها از جمله 2 اینچ LCD، 2.5 اینچ LCD، 3 اینچ LCD، 3.2 اینچ LCD، 4 اینچ LCD صفحه نمایش، و غیره. رنگ هایی از جمله زرد/سبز، سفید، آبی، قرمز، کهربایی و RGB.


ما طیف گسترده ای از نمایشگرهای گرافیکی LCD با نور پس زمینه مختلف و ترکیبات نوع LCD داریم.LCD گرافیکی SAEF را می توان بر روی تجهیزات ابزار و ماشین آلات صنعتی و همچنین لوازم خانگی برقی، لوازم الکترونیکی مصرفی از جمله کالاهای سفید، سیستم POS، برنامه های کاربردی خانگی، ابزار صنعتی، اتوماسیون، سیستم های نمایش صوتی/بصری و دستگاه های پزشکی استفاده کرد.





طراحی LCD گرافیکی COG 122x32
