جزئیات محصول:
|
| تولید - محصول: | نمایشگر گرافیکی LCD 240x128 | وضوح: | 240x128 نقطه |
|---|---|---|---|
| نوع LCD: | FSTN، مثبت، انتقالی | اپتیک: | ساعت 6:00 |
| طرح "دم": | 66.0 (L) x 44.3 (W) x 5.1 (T) میلی‌متر | منطقه مشاهده: | 61.0 ((L) x 33.8 ((W) mm |
| نقطه پیچ: | 0.21 × 0.21 میلی متر | روش رانندگی: | 1/128 چرخه وظیفه، 1/12 تعصب |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | شماره پین: | 30 پین (قابل سفارشی سازی) |
| رابط: | MCU (قابل تنظیم) | VDD: | 3 ولت |
| رابط: | وصل کردن (قابل تنظیم) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD گرافیکی تک رنگ 240x128,صفحه نمایش LCD گرافیکی تک رنگ MCU,LCD گرافیکی 240x128 بیتی 8 بیت |
||
صفحه نمایش گرافیکی LCD 240x128 قطعات وضوح FSTN مثبت UC1638C 8 بیت MCU رابط با روشنایی سفید LED 3V
۲۴۰×۱۲۸ ماژول گرافیک ال سی دی
SF-240128-004A یک ماژول صفحه نمایش گرافیک LCD 240x128 COG تک رنگ است. اندازه ماژول 66.0 x 44.3 x 5.1 میلی متر است؛ منطقه مشاهده 61 x 33.8 میلی متر است. این سری دارای IC UC1638C ،پشتیبانی از رابط 6800 (پیش فرض)سایر گزینه های موجود برای رابط 8080 ، SPI 3 خط / 4 خط است. ولتاژ منطقی این ماژول LCD از 3V تا 3.6V می باشد؛ مقدار معمولی 3V است. ماژول در دمای -20 °C تا + 70 °C کار می کند..محدوده دمای ذخیره سازی از -30°C تا +80°C است.
| محصول: | صفحه نمایش گرافیکی LCD 240x128 | قطعنامه: | 240x128 نقطه |
|---|---|---|---|
| نوع صفحه LCD: | FSTN، مثبت، انتقالی | اپتیک: | 6ساعت 12 |
| خلاصه ی داستان: | 66.0 ((L) X 44.3 ((W) X 5.1 ((T) mm | منطقه ي ديد: | 61.0 ((L) X 33.8 ((W) mm |
| ديت پيچ: | 0.21 × 0.21 میلی متر | روش رانندگی: | ۱/ ۲۱ مَثَلِ مسیح، ۱/ ۲۱ |
| دمای عملیاتی: | -20°C تا +70°C | شماره پین: | 30 پین (ممکن است سفارشی شود) |
| رابط: | MCU (قابل تنظیم) | VDD: | 3V |
| کانکتور: | وصل کردن (تخصیص پذیر) | انطباق | مطابقت با REACH و RoHS |
SAEF Technology یک تولید کننده حرفه ای از تصاویر و تصاویر LCD است. نمایشگرهای LCD گرافیکی SAEF (نشانگر کریستال مایع) در قالب ماتریس نقطه ای با وضوح گرافیکی از جمله 96x16 در دسترس هستند,122x32، 128x64، 128x128، 144x32، 160x128، 160x160، 160x32، 160x80، 192x64، 192x128، 240x64، 320x240 و غیره. اندازه ها شامل 2 "LCD، 2.5" LCD، 3" LCD، 3.2 "LCD، 4" LCD Display و غیره است.SAEF ماژول های گرافیک LCD شامل گزینه های مختلف قطبی کننده در بازتابچراغ های LED ما در رنگ های مختلف از جمله زرد/سبز، سفید، آبی، قرمز، زرد و RGB در دسترس هستند.
ما طیف گسترده ای از صفحه نمایش های گرافیکی LCD با ترکیبی از backlight و نوع LCD داریم.صفحه LCD گرافیکی SAEF می تواند در تجهیزات ابزار و ماشین آلات صنعتی و همچنین لوازم خانگی الکتریکی استفاده شود، لوازم الکترونیکی مصرف کننده از جمله کالاهای سفید، سیستم POS، برنامه های کاربردی خانگی، ابزار صنعتی، اتوماسیون، سیستم های نمایش صوتی / تصویری و دستگاه های پزشکی.
240x128 نقشه گرافیک ماژول LCD
تعریف پین:
پين1-پين8، DB7~DB0
پين 9، آر اس تي
پين10، سي اس0
پین ۱۱، C0/A0
پین 12، WR0
پين 13، WR1
پين 14، بي ام 1
پین 15، BM0
پين 16، شناسايي
پین 17، پور دیس
پين 18، VSS
پين 19، VDD
پین 20، TST4
پين 21، وي ال سي دي
پين22، VA0-
پين 23، VA1-
پين24، VA1+
پين 25، VA0+
پين26، وي بي0
پين 27، VB1
پين28، وي بي1+
پين29، VB0+
پين30، NC

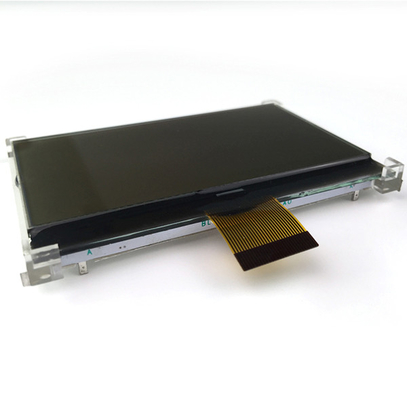

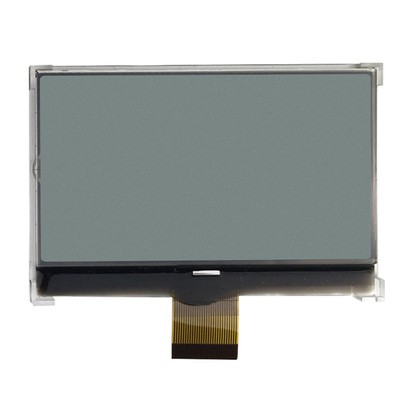

240x128 گرافیک ماژول LCD تصویر واقعی محصول
تاسیسات کارخانه و گواهینامه ها
با ما تماس بگیرید
خوش آمدید برای پرسیدن از طریق sales2@saef.com.cn
کلمات کلیدی جستجو: LCD 240x128، LCD گرافیک 240x128، LCD گرافیک 240x128، LCD گرافیک 240x128، COG 240x128، 240x128 COG LCD، 240x128 MCU LCD.
