جزئیات محصول:
|
| محصول: | 3صفحه نمایش.12 اینچ COF OLED | قطعنامه: | وضوح 256x64 نقطه |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | 4 سیم رابط SPI |
| اپتیک: | همه زاویه های دید | طرح "دم": | 100.5 (L) x 33.5 (W) x 6.3 (T) میلی‌متر |
| منطقه فعال: | 76.78 (L) x 19.18 (W) میلی‌متر | روش رانندگی: | 1/64 چرخه کار |
| مقیاس خاکستری: | 16 مقیاس خاکستری | کنترل کننده: | SSD1322 |
| دمای عملیاتی: | -30 درجه سانتی گراد تا +85 درجه سانتی گراد (قابل تنظیم) | دمای ذخیره: | -40 درجه سانتی گراد تا +90 درجه سانتی گراد |
| رنگ فونت: | سفید آبی زرد سبز | ولتاژ تغذیه: | 3 ولت |
| شماره پین: | 7 پین هدر، 16 پین اختیاری | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول نمایشگر OLED 256x64,ماژول نمایشگر OLED 3.12 اینچی,صفحه نمایش OLED 256x64 ولتی 3.3 ولت |
||
** دانلود صفحه اطلاعات **
SFOM312YZ7-25664WBYG-01 مشخصات.pdf

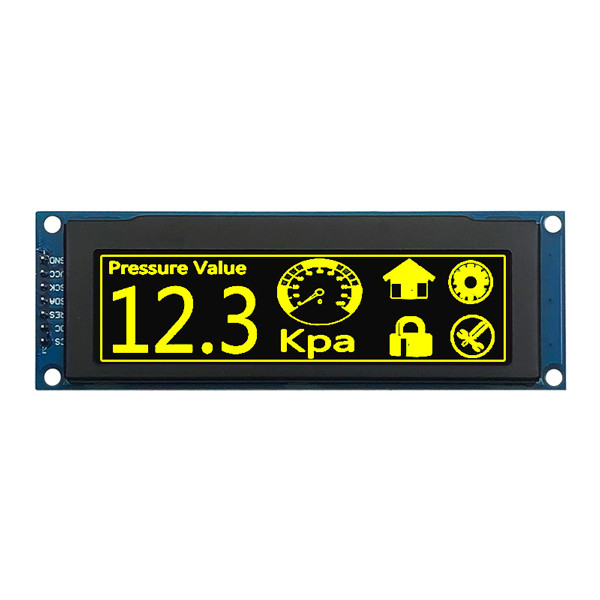

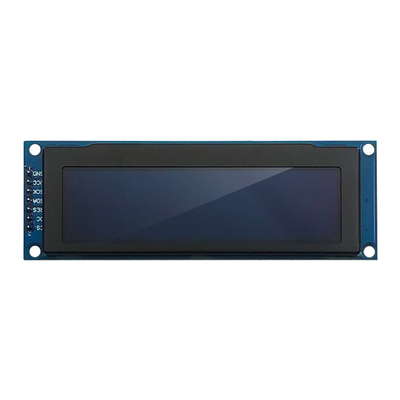

3.12" 256x64 ماژول نمایش COF OLED، رنگ خاکستری OLED 3.12 اینچ معرفی محصول
SFOM312YZ7-25664WBYG-01 یک ماژول صفحه نمایش OLED گرافیکی 3.12 اینچی 256x64 است. این ماژول OLED دارای عمر 50،000 ساعت است.و می تواند با انواع مختلفی از میکروکنترلرها سازگار باشد از جمله Raspberry Pi و ESP32.
ویژگی ها
| محصول: | 3صفحه نمایش.12 اینچ 256x64 COF OLED | قطعنامه: | وضوح 256x64 نقطه |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | 4 سیم رابط SPI |
| اپتیک: | همه زاویه های دید | خلاصه ی داستان: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) mm |
| منطقه فعال: | 76.78 ((L) X 19.18 ((W) mm | روش رانندگی: | ۱/۶۴ دوره کار |
| گري اسکال: | 16 رنگ خاکستری | کنترل کننده: | SSD1322U |
| دمای عملیاتی: | -30°C تا +85°C | دمای ذخیره سازی: | -40°C تا +90°C |
| رنگ فونت: | سفید/آبی/سفید/سبز | ولتاژ تغذیه: | 3V |
| شماره پین: | 7 پین سر و 16 پین اختیاری | انطباق | مطابقت با REACH و RoHS |

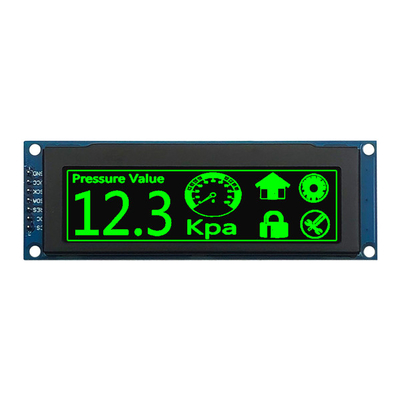

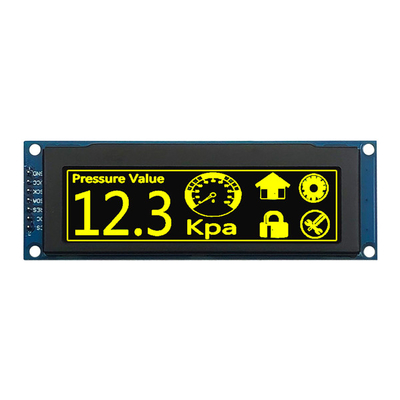

3.12" 256x64 ماژول نمایش COF OLED، رنگ خاکستری OLED 3.12 اینچ
تعریف پین
پن1 GND (طاقت زمین)
Pin2 VCC (مدول قدرت ولتاژ 3V - 5V)
Pin3 SCK (خط ساعت)
Pin4 SDA (خط داده)
Pin5 RES (این پین ورودی سیگنال تنظیم مجدد است. هنگامی که پین به پایین کشیده می شود، ابتدای تراشه اجرا می شود. این پین را در هنگام کار عادی بالا نگه دارید.)
Pin6 DC (این پین پین کنترل داده / فرمان است که به MCU متصل می شود. هنگامی که پین بالا کشیده می شود ، داده ها در D [1: 0] به عنوان داده تفسیر می شوند. هنگامی که پین پایین کشیده می شود ، داده ها در D [1:0] به یک ثبت فرمان منتقل خواهد شد.))
Pin7 CS (این پین ورودی انتخاب تراشه ای است که به MCU متصل می شود. تراشه تنها زمانی برای ارتباطات MCU فعال می شود که CS # به LOW (ACTIVE LOW) کشیده شود.

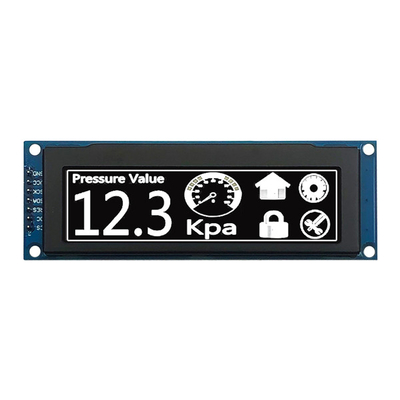

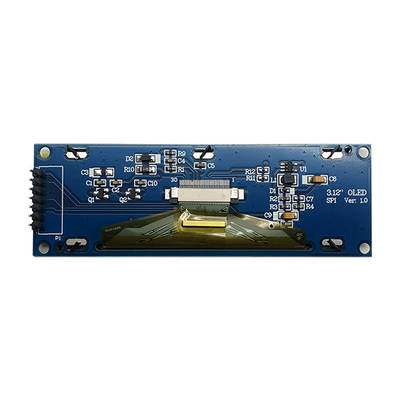

3.12" 256x64 ماژول نمایش COF OLED، رنگ خاکستری OLED 3.12 اینچ تصویر محصول
