جزئیات محصول:
|
| محصول: | صفحه نمایش OLED گرافیکی 2.8 اینچی | قطعنامه: | 256x64 پیکسل |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | رابط 3/4 SPI، 6800 8080 |
| اپتیک: | همه زاویه های دید | طرح "دم": | 97.0 (L) x 32.5 (W) x 6.4 (T) میلی‌متر |
| منطقه فعال: | 69.1 ((L) x 17..26 ((W) mm | Pixel Pitch: | 0.27 x 0.27 میلی متر |
| روش رانندگی: | 1/64 چرخه کار | دمای عملیاتی: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| دمای ذخیره: | -45°C تا +90°C | آی سی درایور: | COF SSD1322 |
| ولتاژ تغذیه: | 3 ولت | مقیاس خاکستری: | 16 مقیاس خاکستری |
| شماره پین: | 7 پین هدر، 4 پین اختیاری | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش OLED 256x64 68008080 صفحه نمایش OLED 256x64,صفحه نمایش OLED 2.8 اینچی SPI,SPI 2.8 Inch OLED Display |
||
صفحه نمایش OLED 2.8 اینچ 256x64، مقیاس خاکستری OLED 2.8 اینچ
دیود ساطع کننده نور ارگانیک (OLED) یک فناوری نسل جدید است، تصاویر روشن تر و واضح تر با سرعت پاسخ سریع تر است.SFOM280YZ16-25664WB-01صفحه نمایش OLED از 256 × 64 نقطه رنگ تک رنگ ساخته شده است. این ماژول OLED سبک وزن، کم مصرف و کوچک است، رابط های مختلف اختیاری وجود دارد؛ پیش فرض 3 و 4 خط SPI است،گزینه های موجود 6800این ماژول از COB OLED ساخته شده است و مزایای ماژول های به راحتی ثابت در برنامه های کاربردی مشتریان را به دلیل داشتن صفحه PCB در آن دارد.
SFOM280YZ16-25664WB-01 یک ماژول صفحه نمایش OLED متریسه ای با نمایه نقطه ای 256x64 COF است. اندازه ناحیه فعال 2.8 ′′ قطبی با ابعاد ماژول 97 x 32.5 میلی متر است. این 2.صفحه نمایش OLED 8 اینچی دارای IC SSD1322U داخلی است، و دارای نسبت کنتراست بالا 20،000: 1. گزینه های رابط بسیاری برای انتخاب وجود دارد، از جمله رابط 6800، 8080 و SPI. ولتاژ منبع منطقی از 2.8V-3.3V،مقدار معمولی 3V است. رنگ های تابش موجود زرد، آبی آسمان و پشتیبانی از خاکستری است. این برای برنامه مانند دستگاه پزشکی،سیستم POS، کالاهای سفید، برنامه های کاربردی خانگی، ابزار صنعتی، اتوماسیون، سیستم های نمایش صوتی / تصویری، لوازم مراقبت شخصی، لوازم خانگی، نمایشگاه های خودرو،نمایش اطلاعات پویا و غیره.
ویژگی ها
| محصول: | 2صفحه نمایش گرافیکی OLED 8 اینچی | قطعنامه: | 256×64 پیکسل |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | 3/4 SPI، 6800 8080 رابط |
| اپتیک: | همه زاویه های دید | خلاصه ی داستان: | 97.0 ((L) X 32.5 ((W) X 6.4 ((T) mm |
| منطقه فعال: | 69.1 ((L) X 17..26 ((W) mm | پیکسل پیچ: | 0.27 × 0.27 میلی متر |
| روش رانندگی: | ۱/۶۴ دوره کار | دمای عملیاتی: | -40°C تا +85°C |
| دمای ذخیره سازی: | -45°C تا +90°C | آي سي راننده: | COF SSD1322 |
| ولتاژ تغذیه: | 3V | مقیاس خاکستری: | 16 رنگ خاکستری |
| شماره پین: | 7 پین سر و 4 پین اختیاری | انطباق | مطابقت با REACH و RoHS |
صفحه نمایش OLED 2.8 اینچ 256x64، OLED 2.8 اینچنقاشی
تعریف پین
| پين شماره | نماد |
| 1 | VSS |
| 2 | VCC_IN |
| 3 | NC |
| 4 | D0/CLK |
| 5 | D1/DIN |
| 6 | D2 |
| 7 | D3 |
| 8 | D4 |
| 9 | D5 |
| 10 | D6 |
| 11 | D7 |
| 12 | E/RD# |
| 13 | R/W# |
| 14 | D/C# |
| 15 | RES# |
| 16 | CS# |
ویژگی های نوری
|
|
نماد | شرایط | دقیقه | نوع | مکس |
واحد |
| روشنایی | lbr |
با قطب نما |
60 | 80 | - | cd/m2 |
| C.I.E. (سفيد) | (x) (y) | بدون قطب نما | 0.280.29 | 0.32.0.33 | 0.36 0.37 | |
| کنتراست اتاق تاریک | CR | - | >2000:1 | - | ||
| زاویه مشاهده | >160 | - | - | درجه- |

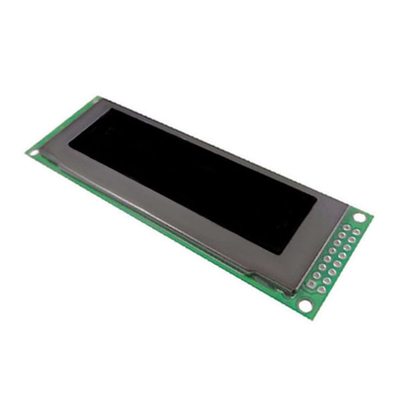

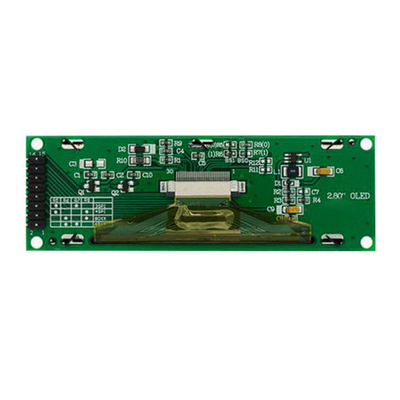

صفحه نمایش OLED 2.8 اینچ 256x64، مقیاس خاکستری OLED 2.8 اینچ تصویر محصول
