جزئیات محصول:
|
| محصول: | 2صفحه نمایش گرافیکی OLED.23 اینچی | قطعنامه: | وضوح نقطه 128x32 |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | اپتیک: | همه زاویه های دید |
| طرح "دم": | 74.1.0 (L) x 33.1 (W) x 7.4 (T) میلی متر | منطقه فعال: | 55.02 (L) x 13.1 (W) میلی‌متر |
| Pixel Pitch: | 0.43 x 0.41 میلی متر | روش رانندگی: | 1/32 چرخه وظیفه |
| دمای عملیاتی: | -40°C تا +70°C (قابل تنظیم) | شماره پین: | 4 پین و 9 پین اختیاری است |
| رابط: | رابط SPI و IIC اختیاری است | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول نمایشگر گرافیکی OLED 128x32,ماژول نمایشگر گرافیکی OLED 2.23 اینچی,صفحه نمایش OLED 128x32 SPI |
||
SFOM223YZ49-12832WBYG-01 مشخصات.pdf
ماژول نمایش OLED SPI 2.23 "، 128x32 SPI
دیودهای تولید کننده نور ارگانیک (OLED) یک فناوری نسل بعدی هستند که تصاویر روشن تر و واضح تر و پاسخ سریعتر را امکان پذیر می کنند. این OLED 2.مدل 23 اینچی SFOM223YZ49-12832WBGY-01 صفحه نمایش OLED از 128 x 32 نقطه تک رنگ ساخته شده استاین ماژول OLED سبک وزن، مصرف برق کم، اندازه کوچک است و دارای گزینه های رابط مختلف است، پیش فرض SPI است و گزینه های موجود IIC و پورت های موازی هستند.ماژول از COB OLED ساخته شده است، که این مزیت را دارد که به دلیل صفحه PCB بر روی آن آسان است تا ماژول را به برنامه مشتری متصل کند.
ماژول OLED SFOM223YZ49-12832WBGY-01 در اصل دارای لمسی نیست، اما پنل لمسی قابل سفارشی سازی است. این محصول به طور گسترده ای در تحلیلگرهای پزشکی، مترها، تجهیزات سنسور، ترمینال های POS،دستگاه های ثبت پولدستگاه های دستی، دستگاه های سفارش تلفن همراه و غیره
ویژگی ها
1این صفحه نمایش مینی OLED 2.23 اینچی دارای وضوح 128X32 و یک تراشه SSD1305 است.
2این ماژول صفحه نمایش OLED 2.23 اینچی مصرف انرژی بسیار کم دارد: روشنایی صفحه نمایش کامل 0.08w.
3این صفحه نمایش OLED 9 پین 2.23 اینچ دارای چهار سوراخ نصب برای نصب آسان است
4این محصول OLED 2.23 اینچ 128x32 برای نوع SPI، IIC و رابط موازی اختیاری طراحی شده است.
5. این محصول OLED 2.23 اینچی 4 پین از انواع تراشه های کنترل پشتیبانی می کند: کاملاً سازگار با سری Arduino 51 ، سری msp430 ، stm32 / 2 CSR IC ، و غیره
6ولتاژ منبع برق این محصول SPI 2.23 اینچ OLED DC 3V-5V است.
7. این 2.23 اینچ ماژول صفحه نمایش OLED است جاسازی شده درایور IC. آن را می تواند با 2C / IIC رابط ارتباط برقرار فقط نیاز به 2 پورت I / O
8. این محصول OLED 2.23 اینچ 128x32 با MMDVM، Pi-Star سازگار است و با Raspberry pi سازگار است.
9. این محصول 128x32 SPI OLED 2.23 اینچ طراحی خودروشن است، نیازی به روشنایی پشت پرده ندارد، صفحه نمایش می تواند خودروشن باشد؛ این دارای کنتراست بالا، نقاط روشن و واضح، حتی فونت های کوچک بسیار قابل خواندن است.
10. ماژول صفحه نمایش OLED 2.23 اینچ هیچ فونتی در داخل کنترل کننده OLED جاسازی نشده است ، کاربر می تواند فونت ها را از طریق نرم افزار تولید فونت ایجاد کند.
| محصول: | 2صفحه نمایش گرافیکی OLED.23 اینچی |
| قطعنامه: | وضوح 128x32 نقطه |
| رابط: | رابط SPI و IIC اختیاری است |
| شماره پین: | 4 پین و 9 پین اختیاری |
| اپتیک: | همه زاویه های دید |
| حالت نمایش: | ماتریس منفعل |
| خلاصه ی داستان: | 74.1.0 ((L) X 33.1 ((W) X 7.4 ((T) (ملی متر) |
| منطقه فعال: | 55.02 ((L) X 13.1 ((W) (ملی متر) |
| روش رانندگی: | 1/32 چرخه کار |
| پیکسل پیچ: | 0.43 × 0.41 (ملی متر) |
| دمای عملیاتی: | -40°C تا +70°C (قابل تنظیم) |
| انطباق | مطابقت با REACH و RoHS |
ماژول نمایش OLED SPI 2.23" 128x32 SPI

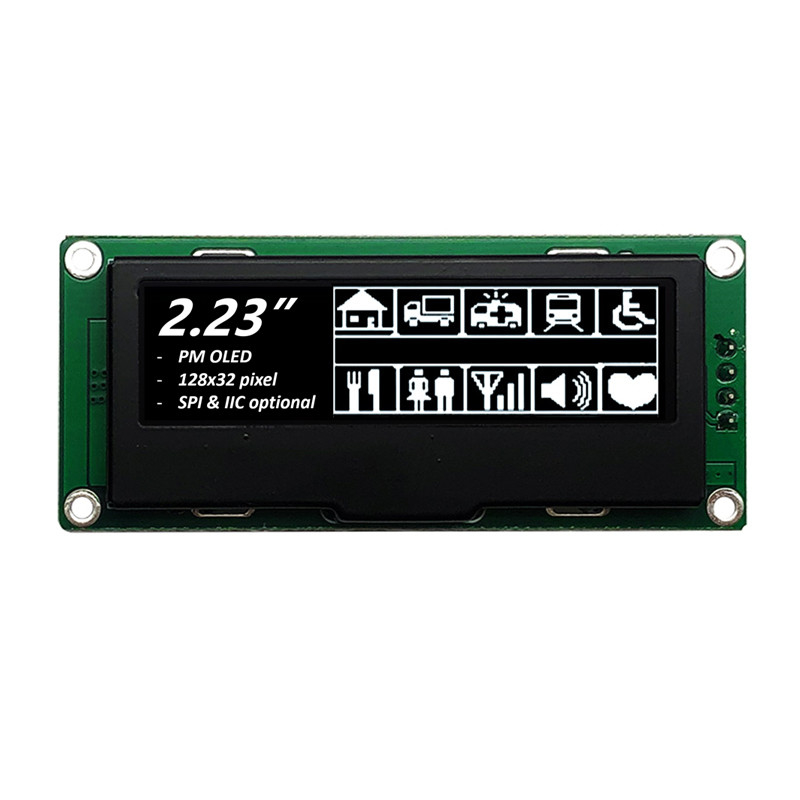

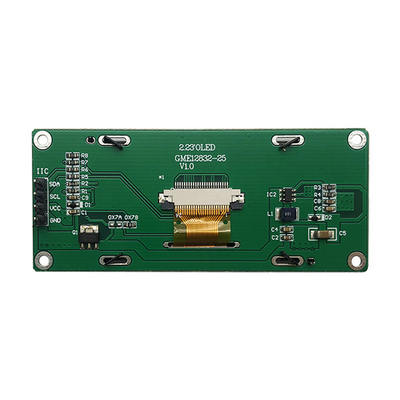

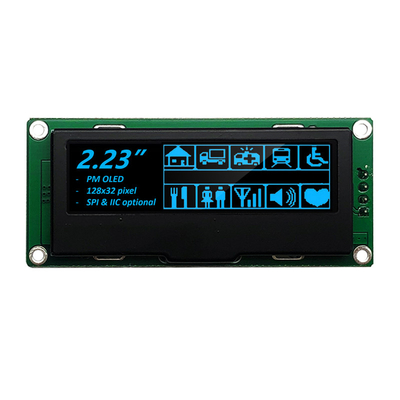

تصویر محصول ماژول نمایش OLED SPI 2.23"، 128x32 SPI
تاسیسات کارخانه و گواهینامه ها
یک تولید کننده حرفه ای ماژول صفحه نمایش OLED
نمایشگرهای گرافیکی OLED SAEF Technology در سه پیکربندی مکانیکی از جمله فناوری های COB، COG و TAB در دسترس هستند.رزولوشن های گرافیکی مونوکروم OLED در صفحه نمایش های گرافیکی OLED 50x16، 64x128 OLED، 100x8 گرافیک OLED، 100x16 OLED، 100x32 گرافیک OLED، 200x16 گرافیک OLED، OLED 128x32, صفحه نمایش OLED 128x64, OLED 128x128, و 256x64 صفحه نمایش OLED.صفحه نمایش های گرافیکی OLED در خانواده محصولات SAEF دارای کنترل کننده های داخلی و رابط هستند.این ماژول های نمایش OLED با ولتاژ درایو 3V یا 5V بسته به وضوح / رنگ در دسترس هستند.
SAEF طیف گسترده ای از ماژول های صفحه نمایش OLED از 0.49 اینچ تا 5.5 اینچ OLED را ارائه می دهد، مانند صفحه نمایش 0.49 اینچ میکرو OLED، صفحه نمایش 0.66 اینچ مینی OLED، صفحه نمایش 0.69 اینچ OLED، صفحه نمایش 0.91 اینچ OLED،95 اینچ OLED، صفحه نمایش OLED 0.96 اینچی، صفحه نمایش OLED 1.5 اینچی، صفحه نمایش OLED 2 اینچی، صفحه نمایش OLED 2.4 اینچی، صفحه نمایش OLED 2.7 اینچی، صفحه نمایش OLED 3.12 اینچی، صفحه نمایش OLED 5.5 اینچی و راه حل های طراحی سفارشی.
ماژول های نمایش کوچک OLED SAEF برای بسیاری از دستگاه هایی که به صفحه نمایش الکترونیکی نیاز دارند ایده آل هستند. این کاربردهای شامل پوشیدنی ها، سیگار الکترونیکی، سیستم های POS، کالاهای سفید، لوازم خانگی،ابزار صنعتی، سیستم های POS، اتوماسیون، سیستم های نمایش صوتی و تصویری، دستگاه های پزشکی، لوازم مراقبت شخصی، کالاهای خانگی، نمایشگاه های خودرو، نمایشگاه های اطلاعات پویا و موارد دیگر.
