جزئیات محصول:
|
| محصول: | TFT 4 اینچ | قطعنامه: | 320x320 پیکسل |
|---|---|---|---|
| رابط: | MCU SPI | صفحه لمسی: | با PCAP CTP |
| ابعاد لمسی: | 84.0(W) x84.0(H) x3.37(T) (ملی متر) | جهت مشاهده: | همه زاویه های دید |
| شماره پین: | 40 پین | ارتباط: | ZIF |
| درخشندگی سطحی: | 300 سی دی بر متر مربع | تامین برق: | 3.3 V |
| مصرف فعلی: | 20 میلی آمپر | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
| طول عمر: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | پنل LCD 4 اینچی 320x320,4 اینچ ال سی دی پنل 3.3 ولت,MCU 4 اینچ TFT LCD |
||

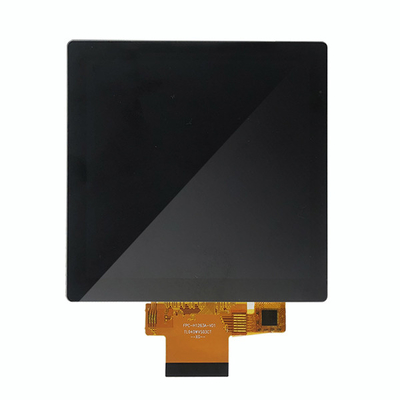

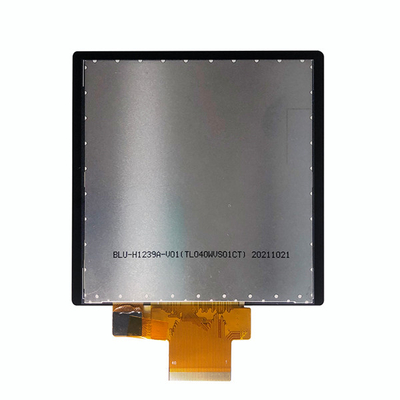

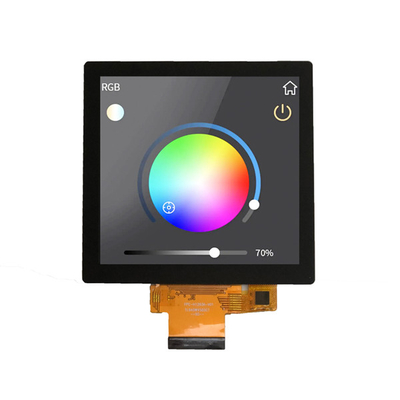

در مورد این ماده SF-TO400DX-8979A-CT
پروژه های خود را با صفحه نمایش LCD TFT 4 اینچی ما با وضوح 320 × 320 مربع ارتقا دهید. این صفحه نمایش تنوع را با عملکرد بالا ترکیب می کند.که باعث می شود آن را به یک راه حل کامل برای طیف گسترده ای از برنامه های کاربردی از جمله الکترونیک مصرفی، دستگاه های دستی و تجهیزات صنعتی.
ویژگی های کلیدی:
کاربردها:برای طیف وسیعی از بخش ها از جمله:
چرا صفحه نمایش LCD 4 اینچی TFT ما را انتخاب می کنید؟
با دقت و کیفیت در ذهن ساخته شده، پانل LCD TFT ما عملکرد و عملکرد طولانی مدت را تضمین می کند.ایده آل برای توسعه دهندگان و تولید کنندگان به دنبال صفحه نمایش قابل اعتماد و با وضوح بالا برای پروژه های نوآورانه.
مشخصات:
محصول خود را با صفحه نمایش LCD TFT 4 اینچی ما تغییر دهید.امروز سفارش بدهو تجربه کیفیت بصری بی نظیر و عملکرد برای پروژه بعدی خود را!
| محصول: | TFT 4′′ اینچ |
|---|---|
| قطعنامه: | 320×320 پیکسل |
| رابط: | MCU SPI |
| صفحه لمسی: | با صفحه لمسی ظرفیت PCAP |
| ابعاد لنز: | 84.0 ((W) x 84.0 (H) x 3.37 (T) mm |
| جهت مشاهده: | همه زاویه های مشاهده (85/85/85/85) |
| شماره پین: | ۴۰ پین |
| اتصال: | وصل کردن |
| نورپردازی سطح: | 300 Cd/m2 |
| قدرت عرضه: | 3.3 ولت |
| مصرف فعلی: | 20 mA |
| دمای عملیاتی: | -20°C تا +70°C |
| زمان عمر: | 40000 ساعت |
| انطباق | مطابقت با REACH و RoHS |
ابعاد بیرونی
تعریف پین رابط
| پين شماره | نماد | توضیحات | وقتی که در حال استفاده نیست | |||
| 1 | LEDA | پین مثبت B/L | ️ | |||
| 2 | LEDK | B/L پین منفی | ️ | |||
| 3 | LEDK | B/L پین منفی | ️ | |||
| 4 | GND | زمین | ️ | |||
| 5 | VCI | منبع برق (2.8-3.3V) | ️ | |||
| 6 | IOVCC | منبع برق I/O (1.8-3.3V) | ️ | |||
| 7 | TE | خروجی اثر پارگی | باز | |||
| 8 | CS | پین انتخاب تراشه، کم فعاله | ️ | |||
| 9 | RS | نمایش داده ها/انتخاب دستوراتDCX=?? 1?? : نمایش داده ها یا پارامترها. DCX = ۰ ۰: شاخص ثبت / دستور. |
️ | |||
| 10 | WR/SCK | فعال کردن نوشتن در رابط MCU. در حالت SPI، این پین است sck | ️ | |||
| 11 | تحقیق و توسعه | فعال کردن خواندن | GND | |||
| 12 | SDI | پین ورودی/خرید رابط SPI. | ️ | |||
| 13 | SDO | پین خروجی رابط SPI | ️ | |||
| 14 | GND | زمین | ️ | |||
| 15 تا 30 | D0-D15 | ورودی همگام سازی افقی | GND | |||
| 31 | تنظیم مجدد | این سیگنال دستگاه را دوباره تنظیم می کند و باید برای شروع درست تراشه استفاده شود | ️ | |||
| 32 | IM2 | IM0=0 | IM2=0 | MCU 16 BIT | D[ 15:0] استفاده می شود | ️ |
| IM0= 1 | IM2=0 | MCU 8 BIT | D[7:0] استفاده می شود | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4خط SPI | CS,RS,SCK.SDI | ️ |
| IM0=0 | IM2= 1 | ذخيره | ️ | |||
| 34 | GND | زمین | ️ | |||
| 35 | TP_INT | TP قطع به میزبان | باز | |||
| 36 | TP_SDA | ورودی و خروجی داده های TP I2C | باز | |||
| 37 | TP_SCL | ورودی ساعت TP I2C | باز | |||
| 38 | TP_RES | TP تنظیم مجدد خارجی، کم فعال است | باز | |||
| 39 | TP_VCI | منبع برق TP (2.8-3.3V) | باز | |||
| 40 | GND | زمین | ️ | |||
