جزئیات محصول:
|
| محصول: | 0.96 اینچ OLED 4 پین I2C | قطعنامه: | 96x16 پیکسل |
|---|---|---|---|
| ساختار: | COG + PCB | رابط: | رابط I2C |
| آی سی درایور: | SSD1306 یا معادل آن | صفحه لمسی: | قابل تنظیم |
| جهت مشاهده: | همه زاویه های دید | طرح "دم": | 32.54 × 10 × 2.4 میلی متر |
| ارتباط: | پین های فلزی | شماره پین: | 4 پین |
| دمای عملیاتی: | -40 تا +80 درجه سانتیگراد | دمای ذخیره: | -40 تا +85 درجه سانتیگراد |
| طول عمر: | 50000 ساعت @ 60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول نمایشگر OLED 4 پین,ماژول نمایشگر OLED 96x16,صفحه نمایش OLED 0.69 اینچی 96x16 |
||
SFOM069YZ4-9616WB-01 مشخصات.pdf
0.69" 96x16 OLED، 4 پین IIC 0.69 اینچ
SFOM069YZ4-9616WB-01 یک COG گرافیکی با ماژول PCB OLED است که از رزولوشن 96x16 پیکسل، اندازه قطب نما 0.69 اینچ ساخته شده است. SFOM069YZ4-9616WB-01 با SSD1306 IC ساخته شده است.از رابط I2C پشتیبانی می کند، 1/16 وظیفه رانندگی. آن را با PCB شکل اندازه 32.54 × 10 میلی متر با حفره های نصب در هواپیما و 4x1 پین فلزی در ماژول. آن را شامل:
1رابط ارتباط سریال IIC، سیم کشی ساده، فقط 2 خط سیگنال، متصل به منبع برق با خط 4PIN، آسان برای استفاده
2رنگ سفید، زاویه دید: بیشتر از 160 درجه، سازگار با آردوینو، سری 51، ESP، STIM32 / 2، تراشه های SCR.
3مصرف برق کم: 0.05W در هنگام کار عادی، ولتاژ پشتیبانی: 3.3V DC، دمای کار: -40C-80C درجه.

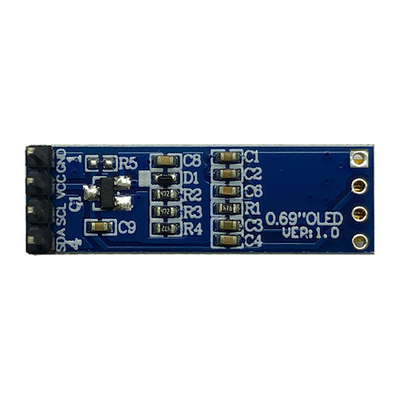

تعریف پین
پین 1، GND، Gound از مدار منطق. این یک پین زمین است.
پین 2، VCC، منبع برق برای OLED، این یک پین منبع ولتاژ است.
پین 3، SCL، ورودی ساعت سریالی SCL
پین 4، SDA، ورودی داده های سریال SD
اطلاعات محصول
| محصول: | 0.96 اینچ OLED 4 پین I2C | قطعنامه: | 96x16 پیکسل |
|---|---|---|---|
| ساختار: | COG + PCB | رابط: | رابط I2C |
| آي سي راننده: | SSD1306 یا معادل آن | صفحه لمسی: | قابل تنظیم |
| جهت مشاهده: | همه زاویه های دید | خلاصه ی داستان: | 32.54 × 10 × 2.4 میلی متر |
| اتصال: | فلزی | شماره پین: | 4 پین |
| دمای عملیاتی: | -40°C تا +80°C | دمای ذخیره سازی: | -40°C تا +85°C |
| طول عمر: | 50،000 ساعت @ 60cd/m2 | انطباق | مطابقت با REACH و RoHS |
سوالات عمومی
سوال1: ميتونم يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط از شماره های مختلف مورد قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: برای محصولات خارج از قفسه، نمونه های موجود بلافاصله. 1-1.5 هفته برای نمونه سازی مجدد. 4-6 هفته برای تولید انبوه. برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی ضد؛2 ساعت برای نمونه گیری در زمان تایید نقشه5 تا 6 ساعت برای آزمایش و تولید انبوه در زمان تایید نمونه.
س3: آیا شما محدودیت MOQ برای نمونه و سفارش تولید دارید؟
A: MOQ پایین. 3-5pcs برای بررسی نمونه در دسترس است. تولید انبوه MOQ به طور معمول 1K / لیت است. ما از Qty پایین تر از MOQ MP برای سفارش مسیر / PP پشتیبانی می کنیم.
سوال ۴: شما چطور کالا را حمل می کنید و چه مدت طول می کشد تا به کشور برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 5-7 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چطور سفارش ماژول LCD را انجام دهیم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا ممکن است لوگو من روی محصول LCD چاپ شود؟
A: بله. لطفا به طور رسمی در مرحله طراحی به ما اطلاع دهید، و ما نمونه ها را با لوگو شما برای آزمایش نمونه و تایید شما انجام می دهیم. پس از تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی می کند.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما یک سال گارانتی به محصولات خود را ارائه می دهیم.
سوال 8: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما سي دي هاي جديد با سفارش جديد براي مقدار كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.

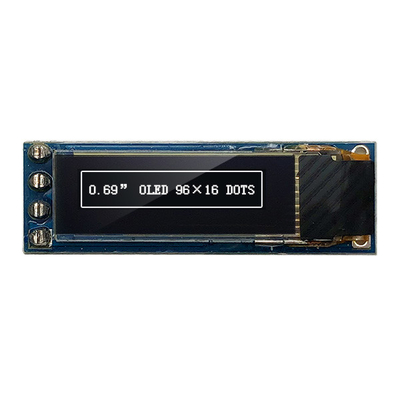

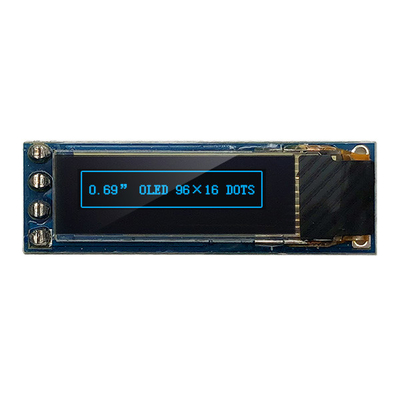

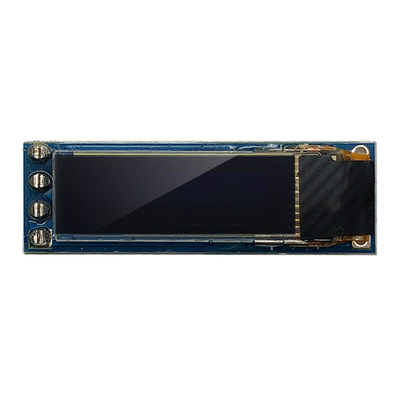

0.69" 96x16 OLED، 4 پین IIC 0.69 اینچ ماژول OLED
0.69" 96x16 OLED، 4 پین IIC 0.69 اینچ ماژول OLED تصویر محصول
