جزئیات محصول:
|
| محصول: | 0صفحه نمایش OLED 96 اینچی 7 پین | ساختار: | COG + PCB |
|---|---|---|---|
| قطعنامه: | 128x64 پیکسل | رابط ها: | SPI (I2C اختیاری) |
| نگاه کردن به آلگل: | همه زاويه ديد | شماره پین: | هفت پین (چهار پین اختیاری) |
| رنگ: | سفید و آبی اختیاری است | اندازه ماژول: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| شیشه: | PMOLED (Passive Matrix OLED) | کنترل کننده: | SSD1306 یا معادل آن |
| منبع برق: | 3V / 5V | کارکن موقت: | -40 تا +85 درجه سانتیگراد |
| نسبت کنتراست: | 2000: 1 (کنتراست اتاق تاریک) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 0.96 اینچی OLED I2C,صفحه نمایش OLED 0.96 اینچی SPI,نمایشگر OLED 7 پین OLED 0.96 اینچی |
||
7 پین 0.96 اینچ ماژول صفحه نمایش OLED SPI I2C 3V سفید PMOLED با SSD1306 راننده IC
12864 OLED، 0.96 "SPI 7 Pin، SSD1306 OLED Display (COG+PCB) توضیحات
مدل SFOM096YZ7-12864WB-01 یک تمدید از SF-OS096YZ7-12864WB-01 با یک صفحه PCB بر روی ماژول است. اندازه آن 0.96 اینچ قطری است و از 128x64 پیکسل ساخته شده است.این صفحه PCB با چهار سوراخ نصب یک راه آسان برای مشتریان برای اتصال ماژول به برنامه های کاربردی خود را. ماژول SFOM096YZ7-12864WB-01 دارای IC SSD1306 ساخته شده است؛ رابط SPI 4 سیم را پشتیبانی می کند؛ رابط I2C اختیاری، چرخه کار درایو 1/64 ، ولتاژ منبع منطقی 3.3V ~ 5V ، سطح I / O 5V تا 3V است ،با مدار تبدیل، نمایش 50٪ جریان صفحه چک 80mA @ 3.3VDD (معمول) است. ماژول با 7 پین اتصال متصل می شود و 4 پین اتصال به صورت اختیاری متصل می شوند.
این ماژول OLED برای برنامه های خانگی هوشمند، تجهیزات پزشکی، کنترل هوشمند، ابزار و غیره مناسب است و می تواند در دمای -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار کند.
ویژگی ها
1این صفحه نمایش مینی OLED 0.96 اینچی دارای وضوح 128X64 و یک تراشه SSD1306 است.
2این ماژول صفحه نمایش OLED 0.96 اینچی مصرف برق بسیار کم دارد: روشنایی صفحه نمایش کامل 0.08w.
3این صفحه نمایش 0.96 اینچی دارای چهار سوراخ نصب برای نصب آسان است.
4این محصول OLED 12864 0.96 اینچ برای نوع SPI طراحی شده است، IIC اختیاری است.
5این محصول OLED 7 پین 0.96 اینچی از انواع تراشه های کنترل پشتیبانی می کند: کاملاً سازگار با سری Arduino 51 ، سری msp430 ، stm32 / 2 CSR IC ، و غیره.
6ولتاژ منبع برق این محصول SPI 0.96 اینچ OLED DC 3V-5V است.
7. این ماژول صفحه نمایش OLED 0.96 اینچ دربرگیرنده IC است. می تواند با رابط 2C / IIC ارتباط برقرار کند فقط به 2 پورت I / O نیاز دارد
8. این محصول OLED 0.96 اینچ 128x64 با MMDVM، Pi-Star سازگار است و با Raspberry pi سازگار است.
9. این 12864 SPI OLED 0.96 اینچ محصول طراحی خود روشن است، آن نیاز به backlight، صفحه نمایش می تواند خود روشن؛ آن را با کنتراست بالا، نقاط روشن و واضح، حتی فونت های کوچک کاملا قابل خواندن است.
10. صفحه نمایش OLED 0.96 اینچ هیچ فونتی در داخل کنترل کننده OLED جاسازی نشده است، کاربر می تواند فونت ها را از طریق نرم افزار تولید فونت ایجاد کند.
مشخصات محصول
| محصول: | 0صفحه نمایش OLED 96 اینچی 7 پین |
| قطعنامه: | 128×64 پیکسل |
| ساختار: | COG + PCB |
| رابط ها: | SPI (I2C اختیاری) |
| شماره پین: | 7 پین |
| اندازه ماژول: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| کنترل کننده: | SSD1306 یا معادل آن |
| تماشای Algle: | همه زاویه های دید |
| رنگ: | سفيد و آبی اختیاری است |
| شیشه: | PMOLED (OLED ماتریس منفعل) |
| منبع برق: | 3V / 5V |
| نسبت کنتراست: | 2000: 1 (تضاد اتاق تاریک) |
| زمان کار: | -40°C تا +85°C |
| انطباق | مطابقت با REACH و RoHS |
12864 OLED، 0.96 "SPI 7 پین، SSD1306 صفحه نمایش OLED (COG + PCB)نقاشی

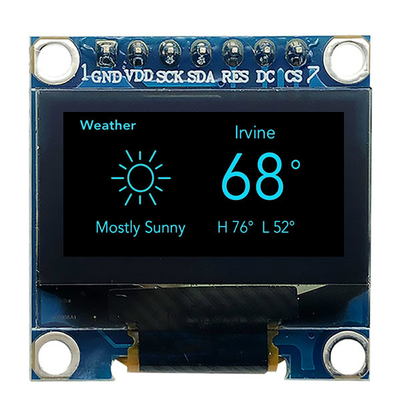

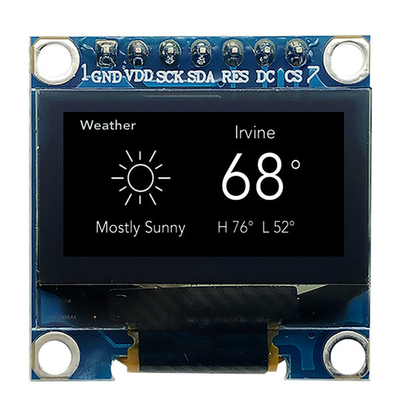

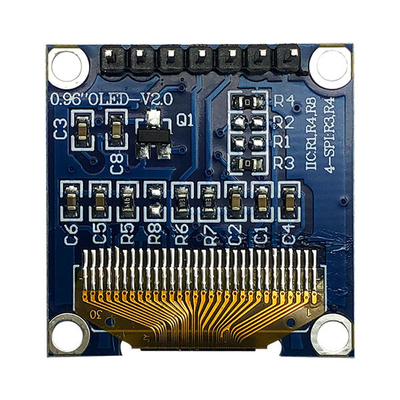

12864 OLED، 0.96 "SPI 7 پین، SSD1306 صفحه نمایش OLED (COG+PCB) تصویر محصول
