جزئیات محصول:
|
| محصول: | 1.3 اینچ SPI OLED 7 پین | قطعنامه: | گرافیک 128x64 |
|---|---|---|---|
| رابط ها: | SPI | نگاه کردن به آلگل: | همه زاويه ديد |
| شماره پین: | 7 پین | رنگ: | سفید آبی اختیاری |
| اندازه ماژول: | 35.5 (W)×33.6 (H)×2.6 (T) (mm) | شیشه: | PMOLED (Passive Matrix OLED) |
| کنترل کننده: | SH1106 یا معادل آن | کارکن موقت: | -40 تا +85 درجه سانتیگراد |
| نسبت کنتراست: | 2000: 1 (کنتراست اتاق تاریک) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | نمایشگر SPI OLED 1.3 اینچی,7 پین OLED صفحه نمایش 1.3 اینچی,SH1106 1.3 اینچی OLED i2c |
||
SFOM130YZ7-12864WB-01 مشخصات.pdf
1.3 اینچ OLED، SPI OLED Display توضیحات
مدل SFOM130YZ7-12864WB-01 یک مورد تمدید از SF-OS130YZ-12864WB-01 است که دارای یک صفحه PCB در ماژول است. اندازه قطر آن 1.3 اینچ است و از 128x64 پیکسل ساخته شده است.این صفحه PCB با چهار سوراخ نصب یک روش آسان برای مشتریان برای تثبیت ماژول در برنامه های کاربردی خود را. ماژول SFOM130YZ7-12864WB-01 با SH1106 IC ساخته شده است؛ از رابط SPI 4 سیم پشتیبانی می کند؛ رابط I2C اختیاری، وظیفه رانندگی 1/64 ، ولتاژ تغذیه برای منطق از 3.3V ~ 5V است ،سطح I/O 5V تا 3V با مدار تبدیل، صفحه نمایش با 50٪ جریان صفحه چک 80mA @ 3.3VDD (ارزش معمولی) است. اتصال ماژول 7 پین سر، اتصال 4 پین سر.
این ماژول OLED برای برنامه های خانگی هوشمند، دستگاه پزشکی، کنترل هوشمند، متر و غیره مناسب است و می تواند در دمای -40 °C تا +85 °C کار کند.
1صفحه نمایش مینی OLED 1.3 اینچی با وضوح 128X64 و تراشه SH1106
2مصرف برق بسیار کم: نورپردازی صفحه نمایش کامل 0.08w
3. چهار سوراخ نصب برای نصب آسان
4نوع رابط: SPI (می تواند به IIC تغییر کند)
5. پشتیبانی از انواع تراشه های کنترل: کاملا سازگار با سری Arduino 51، سری msp430, stm32 / 2 CSR IC, ETC
6ولتاژ برق: DC 3V - 5V
ویژگی ها
| محصول: | 1.3 اینچ SPI OLED 7 پین | قطعنامه: | گرافیک 128x64 |
|---|---|---|---|
| رابط ها: | 4 SPI سیم (I2C اختیاری) | تماشای Algle: | همه زاویه دید |
| شماره پین: | 7 پین (4 پین اختیاری) | رنگ: | سفید آبی اختیاری |
| اندازه ماژول: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) mm | شیشه: | PMOLED |
| کنترل کننده: | SH1106 یا معادل آن | زمان کار: | -40°C تا +85°C |
| نسبت کنتراست: | 2000: 1 (تضاد اتاق تاریک) | انطباق | مطابقت با REACH و RoHS |
1.3 اینچ OLED، SPI OLED نمایشگر

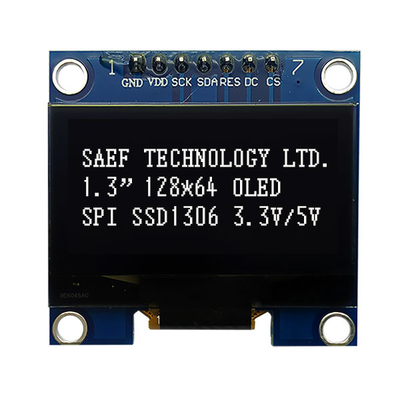

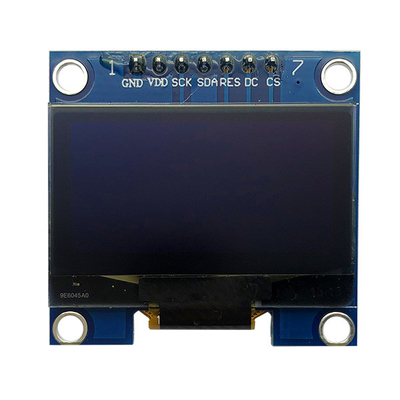

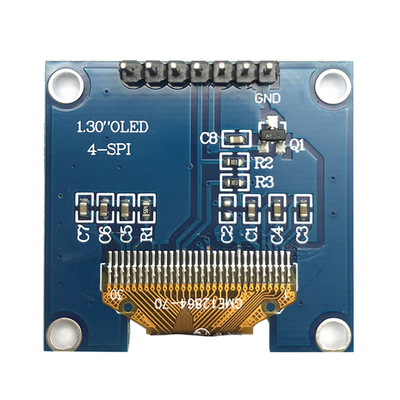

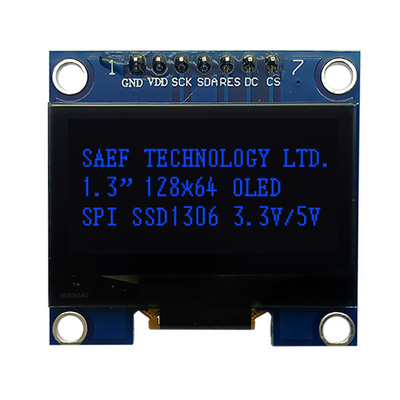

1.3 اینچ OLED، SPI OLED نمایش تصویر واقعی محصول
سوالات متداول:
سوال1: ميتونم يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط از شماره های مختلف مورد قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: برای محصولات خارج از قفسه، نمونه های موجود بلافاصله. 1-1.5 هفته برای نمونه سازی مجدد. 4-6 هفته برای تولید انبوه. برای محصولات طراحی شده، 2-3 روز برای پیشنهاد طراحی ضد؛2 ساعت برای نمونه گیری در زمان تایید نقشه5 تا 6 ساعت برای آزمایش و تولید انبوه در زمان تایید نمونه.
س3: آیا شما محدودیت MOQ برای نمونه و سفارش تولید دارید؟
A: MOQ پایین. 3-5pcs برای بررسی نمونه در دسترس است. تولید انبوه MOQ به طور معمول 1K / لیت است. ما از Qty پایین تر از MOQ MP برای سفارش مسیر / PP پشتیبانی می کنیم.
سوال ۴: شما چطور کالا را حمل می کنید و چه مدت طول می کشد تا به کشور برسید؟
A: توسط DHL، UPS، FedEx یا TNT ارسال می شود. رسیدن به 5-7 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چطور سفارش ماژول LCD را انجام دهیم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
سوال 6: آیا ممکن است لوگو من روی محصول LCD چاپ شود؟
A: بله. لطفا به طور رسمی در مرحله طراحی به ما اطلاع دهید، و ما نمونه ها را با لوگو شما برای آزمایش نمونه و تایید شما انجام می دهیم. پس از تایید نمونه، تولید انبوه از نمونه های تایید شده پیروی می کند.
سوال 7: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما یک سال گارانتی به محصولات خود را ارائه می دهیم.
سوال 8: چگونه با معیوب برخورد کنیم؟
A: اول، محصولات ما در سیستم کنترل کیفیت دقیق تولید می شوند و نرخ معیوب کمتر از 0.2٪ خواهد بود.
دوم، در طول دوره ي گارانتي، ما سي دي هاي جديد با سفارش جديد براي مقدار كوچك ارسال مي كنيم.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
