جزئیات محصول:
|
تولید - محصول: | ال سی دی 3.5 اینچی QVGA RGB TFT | وضوح: | 320x240 نقطه |
---|---|---|---|
صفحه لمسی: | دارای صفحه نمایش لمسی PCAP | لنز کاور: | قابل تنظیم |
جهت مشاهده: | ساعت 6 | رابط: | رابط RGB |
طرح "دم": | 76.9x63.9x4.65 میلی متر | شماره پین: | 54 پین |
ارتباط: | وصل کردن | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
درخشندگی سطحی: | 320 cd/m2 (قابل سفارشی سازی) | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | صفحه نمایش QVGA PCAP TFT,3.5 اینچ PCAP TFT صفحه نمایش 320x240,3.5 tft صفحه نمایش 54 پین |
TFT 3.5 اینچ QVGA 320x240 منظره LCD RGB با صفحه لمسی ظرفیت PCAP HX8238 54 پین
SAEF TECHNOLOGY SF-TO350M-8840A-CT یک سلول LCD 3.5 اینچی با ترانزیستورهای فیلم نازک به عنوان عناصر فعال است و حاوی پیکسل است. این مدل متشکل از یک 3.5 (4:3) اینچ پانل اصلی TN-LCD نوع انتقال. وضوح پانل 320 ((RGB) x 240 پیکسل است و می تواند تا 16.7M رنگ را نشان دهد.
SF-TO350M-8840A-CT با صفحه لمسی PCAP OCA متصل است ، PCAP ساختار G + G است. SF-TO350M-8840A-CT از رابط RGB پشتیبانی می کند در حالی که صفحه لمسی رابط IIC است.
ماژول LCD TFT SF-TO350M-8840A-CT به طور گسترده ای در جعبه سیاه، دستگاه هوشمند، POS تلفن همراه، خواننده پول نقد، تلفن دستی GPS، دستگاه سفارش غذا دستی، تحلیلگر سیگنال،تجهیزات آزمایشگاهی روی صندلی، سیستم امنیتی، اتوماسیون خانگی، پخش کننده صوتی کوچک، مانیتور کودک و سایر دستگاه های دستی و غیره
محصول: | 3.5" QVGA RGB TFT LCD | قطعنامه: | 320X240 نقطه |
---|---|---|---|
صفحه لمسی: | با صفحه لمسی PCAP | لنز پوشش: | قابل تنظیم |
جهت مشاهده: | ساعت 6 | رابط: | رابط RGB |
خلاصه ی داستان: | 76.9x63.9x4.65 میلی متر | شماره پین: | 54 پین |
اتصال: | وصل کردن | دمای عملیاتی: | -20°C تا +70°C |
نورپردازی سطح: | 320Cd/m2 | انطباق | مطابقت با REACH و RoHS |
3.5 اینچ RGB TFT، QVGA 3.5 اینچ LCD Dراندن
تعریف پین رابط
نه | نام PIN | I/O | توضیحات |
1 | LED-K1 | من | کاتود LED |
2 | LED-K2 | من | کاتود LED به LED-K1 متصل شود |
3 | LED-A1 | من | آنود LED |
4 | LED-A2 | من | LED Anode به LED-A1 متصل شود |
5-7 | NC | - | هيچ ارتباطي نيست |
8 | /RESET | من | پین را تنظیم مجدد کنید |
9 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
10 | SCL | من | سیگنال ساعت SPI |
11 | SDI | من | پین ورودی رابط SPI |
12 | B0 | من | سیگنال داده های آبی (LSB) |
13 تا 19 | B1-7 | من | سیگنال داده آبی |
20 | G0 | من | سیگنال داده های سبز (GSB) |
21 تا 27 | G1-7 | من | سیگنال داده های سبز |
28 | R0 | من | سیگنال داده قرمز (LSB) |
29 تا 35 | R1-7 | من | سیگنال داده قرمز |
36 | HSYNC | من | سیگنال همگام سازی افقی |
37 | VSYNC | من | سیگنال همگام سازی عمودی |
38 | DOTCLK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
39 تا 40 | NC | - | هيچ ارتباطي نيست |
41 | VDD | من | منبع برق +2.8V |
42 | VDDIO | من | 1.8V~2.8V منبع برق |
43 | YU | من | پین پنل لمسی |
44 | XL | من | |
45 | YD | من | |
46 | XR | من | |
47 تا 51 | NC | - | نه ارتباط |
52 | امکان پذیر است | من | کنترل داده ورودی فعال |
53 تا 54 | GND | من | زمین قدرت |
حداکثر محدوده مطلق
ماده | نماد | ارزش | واحد |
ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
ولتاژ ورودی | شراب | VDD+03 | V |
دمای کار | بالا | -20 تا 70 | °C |
دمای ذخیره سازی | Tstg | -30 تا 80 | °C |

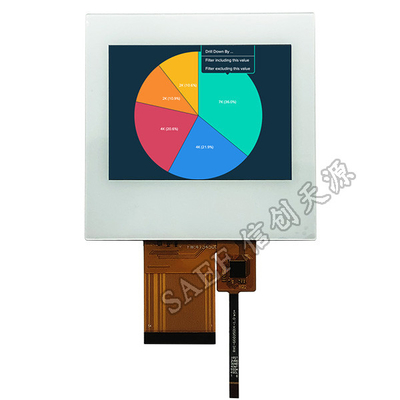

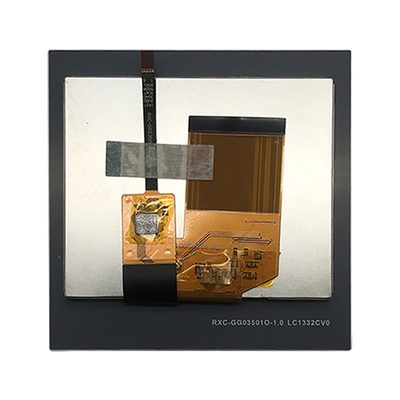

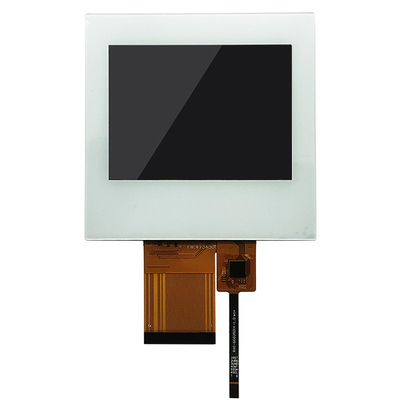

3.5 اینچ RGB TFT، QVGA 3.5 اینچ LCDتصویر واقعی محصول
