صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP

صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP
صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP

تصویر بزرگ :  صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SF-TO340B-8978A-CT
سند: SF-TO340B-8978A-CT Specific...on.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: The lowest market price guaranteed
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 1-5 هفته
شرایط پرداخت: L/C، T/T، Western Union، Paypal
قابلیت ارائه: 3000 هزار عدد در ماه

صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP

شرح
محصول: صفحه نمایش لمسی 3.4 اینچی TFT قطعنامه: 800x800 پیکسل
صفحه لمسی: با CTP جهت مشاهده: IPS (80/80/80/80)
آی سی درایور: ILI9881C یا معادل آن شماره پین: 39
اندازه طرح کلی: 99.0 x 96.6 x 3.98 (mm) منطقه فعال: 87.6 x 87.6 (mm)
ارتباط: ZIF درخشندگی سطحی: 350 cd/m2 (nits)
رابط: MIPI 3 Lane طول عمر LED: 40000 ساعت
آی سی درایور CTP:: HX8526-E30 انطباق: سازگار با REACH و RoHS
برجسته کردن:

صفحه نمایش 800x800 PCAP TFT

,

صفحه نمایش 3.4 اینچی PCAP TFT

,

صفحه نمایش لمسی خازنی پیش بینی شده Mipi



در مورد این ماده SF-TO340B-8978A-CT



دستگاهتون رو با صفحه نمایش دور PCAP TFT ۳٫۴ اینچی که وضوح 800 × 800 نقطه داره ارتقا بدیداین صفحه نمایش ارائه می دهد تصاویری شفاف و طراحی شده برای ادغام بی نقص در برنامه های کاربردی مختلف، از الکترونیک مصرفی تا راه حل های صنعتی.



ویژگی های کلیدی:

  • کیفیت نمایش شگفت انگیز:با وضوح 800 × 800 نقطه، این LCD TFT رنگ های روشن و روشن را ارائه می دهد، که تجربه ی مشاهده ی استثنایی را از هر زاویه ای تضمین می کند.
  • طرح گرد:فاکتور شکل دور منحصر به فرد اجازه می دهد تا برای طراحی و برنامه های کاربردی محصول نوآورانه، مناسب برای ساعت های مچ دست، گج و دستگاه های تزئینی.
  • تکنولوژی لمس پیشرفته:پانل لمسی ظرفیتی یکپارچه (CTP) تجربه لمسی پاسخگو را تضمین می کند و امکان تعامل و حرکات کاربر را فراهم می کند.
  • رابط سه خط MIPI:این صفحه نمایش دارای یک رابط MIPI 3 لاین است که انتقال سریع داده ها و اتصال قابل اعتماد با کمترین تاخیر را تضمین می کند و آن را برای دستگاه های با عملکرد بالا مناسب می کند.
  • ماندگار و قابل اعتماد:ساخته شده برای طول عمر و دوام، این صفحه نمایش برای مقاومت در برابر محیط های سخت طراحی شده است، اطمینان از عملکرد مداوم.



کاربردها:صفحه نمایش 3.4-اینچی گرد PCAP TFT برای:

  • تکنولوژی پوشیدنی:ساعت های هوشمند و ردیاب های ورزشی
  • الکترونیک مصرفی:دستگاه های اتوماسیون خانگی و لوازم هوشمند
  • تجهیزات صنعتی:پنل کنترل و سیستم های نظارت
  • رابط های HMI:رابط های انسان-ماشین برای کاربردهای مختلف.



چرا صفحه نمایش گرد ۳٫۴ اینچی ما را انتخاب می کنید؟

صفحه نمایش PCAP TFT ما تجسم با کیفیت بالا را با تکنولوژی لمسی پیشرفته ترکیب می کند،که باعث می شود آن را انتخاب کامل برای توسعه دهندگان و تولید کنندگان به دنبال ایجاد محصولات زیبایی شناختی و کاربردی.



مشخصات:

  • اندازه: 3.4 اینچ (گرد)
  • رزولوشن: 800 x 800 نقطه
  • رابط: MIPI سه خط
  • تکنولوژی لمسی: پنل لمسی ظرفیت (CTP)



طراحی محصول خود را با صفحه نمایش PCAP TFT 3.4 اینچ دور LCD ما ارتقا دهید. اکنون سفارش دهید تا از ترکیب کامل سبک، عملکرد و فناوری پیشرفته برای پروژه بعدی خود لذت ببرید!





مشخصات محصول



ویژگی مشخصات
اندازه 3.4 اينچ
قطعنامه 800 ((RGB) × 800
نوع تکنولوژی a-Si
پیکسل ها نوار عمودی RGB
پیکسل پیچ ((um) 109.5*1095
حالت نمایش SFT
درمان سطح HC
جهت مشاهده رایگان
ماژول (W x H x D) (ملی متر) با CTP 99.0×96.6×398
منطقه فعال ((ملی متر) 87.6*876
با / بدون TSP با CTP
نوع اتصال تطابق FPC
شماره های LED 8 لامپ
CTP سختی سطح ≥7H
وزن (g) TBD
رابط MIPI 3 خط
عمق رنگ 16.7M
IC راننده LCD ILI9881C
IC راننده CTP HX8526-E30
رابط CTP IIC





طرح طرح





صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP 0



صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP 1





تعریف پین رابط



پین

نه، نه

نماد I/O عملکرد
1 GND GND زمین قدرت
2 LEDA P

آنود LED

3 LEDA P
4 LEDK P کاتود LED
5 LEDK P
6 GND GND زمین قدرت
7 VDD ((-5V) P

ورودی 5 ولت

8 VDD ((-5V) P
9 GND GND زمین قدرت
10 VDD ((+5V) P

ورودی 5 ولت

11 VDD ((+5V) P
12 GND GND زمین قدرت
13 IOVCC P منبع برق 1.8 ولت
14 IOVCC P
15 GND GND زمین قدرت
16 تنظیم مجدد من پین تنظیم مجدد جهانی
17 GND GND زمین قدرت
18 TE من خروجی اثر پارگی
19 GND GND زمین قدرت
20 NC N

هيچ ارتباطي نيست

21 NC N هيچ ارتباطي نيست
22 NC N هيچ ارتباطي نيست
23 GND GND زمین قدرت
24 LAN2_P من خط 2+ MIPI
25 NC N هيچ ارتباطي نيست
26 LAN2_N من خط 2
27 GND GND زمین قدرت
28 CLK_P من ساعت MIPI +
29 NC N هيچ ارتباطي نيست
30 CLK_N من ساعت IMIPI -
31 GND GND زمین قدرت
32 LAN1_P من خط MIPI 1+
33 NC N هيچ ارتباطي نيست
34 LAN1_N من خط MIPI 1-
35 GND GND زمین قدرت
36 LAN0_P من خط MIPI 0+
37 NC N هيچ ارتباطي نيست
38 LAN0_N من خط MIPI 0-
39 GND GND زمین قدرت



تعریف پین رابط CTP



پین نام
1 VCCA ((2.8V)
2 VCCD ((1.8V)
3 SCL
4 SDA
5 GND
6 GND
7 TSIX
8 NC
9 NC
10 XRES





حداکثر امتیازات مطلق



ماده نماد MIN مکس واحد
ولتاژ منبع برق IOVCC -0.3 3.3 V
ولتاژ منبع برق VDD ((+5V) -0.3 6.5
ولتاژ منبع برق VDD ((-5V) -6 تا5 0.3
ولتاژ منبع منطق VCCIO -0.3 3.3 V
دمای کار بالا -20 70 °C
دمای ذخیره سازی Tst -30 80 °C
رطوبت مطلق آه ... ≤70 g/m3





ویژگی های الکتریکی



ماده نماد MIN TYP مکس واحد
ولتاژ منبع برق IOVCC 1.75 1.8 3.3 V
ولتاژ منبع برق VDD ((+5V) 4.5 5.0 6 V
ولتاژ منبع برق VDD ((-5V) -6 -پنج تا0 -چهار.5

ورودی

سیگنال

ولتاژ

سطح بالا HIV 0.7*IOVCC - IOVCC V
سطح پایین VIL 0 - 0.3*IOVCC V





مشخصات روشنایی پس زمینه



ماده نماد دقیقه نوع مکس واحد یادآوری
جریان جلو اگر 18 20 22 mA 1 LED
ولتاژ جلو VF - 12.8 - V BLH-BLL
مصرف برق روشنایی پس زمینه WBL - 512 - mW 8 لامپ
زمان عمر عملیاتی - - 30,000 - ساعت ها برای هر LED





ویژگی های نوری



ماده نماد شرایط دقیقه نوع مکس واحد

زاویه های دید

θT

CR ¥10

70 80 ...



درجه تحصیلی

θB 70 80 ...
θL 70 80 ...
θR 70 80 ...
نسبت کنتراست CR θ=0o 600 800 ...

زمان پاسخ

تن 25°C

...

25

35

ms

TOFF
یکنواختی U   75 80 ... %
NTSC     65 70 ... %
روشنایی L   280 350 ... cd/m2

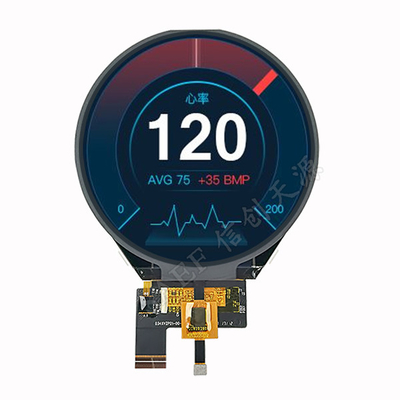

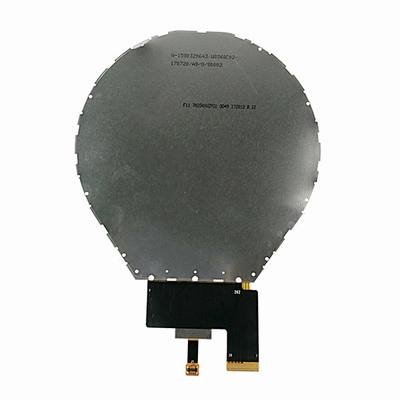

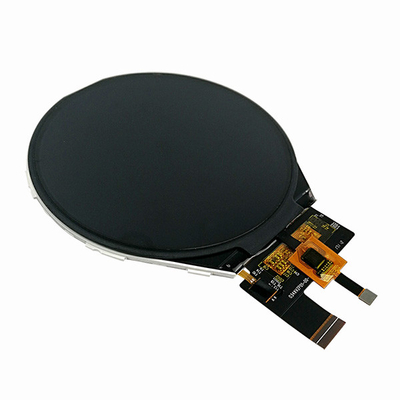

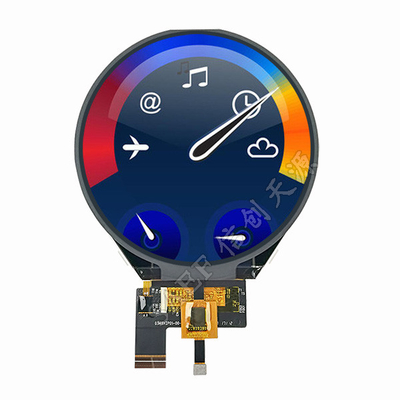

تصویر محصول

صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP 2

 صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP 3صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP 4صفحه نمایش PCAP TFT ۳٫۴ اینچ LCD دور ۳ خطی رابط 800x800 نقطه با CTP 5
