جزئیات محصول:
|
| کلمات کلیدی: | ماژول لمسی 7 اینچی TFT LCD | صفحه لمسی: | PCAP (صفحه نمایش لمسی خازنی) |
|---|---|---|---|
| وضوح: | 1024x600 | ابعاد شیشه پوشش: | اختیاری برای سفارشی سازی |
| رابط LCM: | رابط RGB | درخشندگی سطحی: | 200 سی دی بر متر مربع |
| طول عمر LED: | 40000 ساعت | پین ها: | 50 پین |
| جهت مشاهده: | رایگان (80/80/80/80) | رابط CTP: | I2C |
| دمای عملیاتی: | از 20°C تا +70°C | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش لمسی 7 اینچی TFT 1024x600,صفحه لمسی TFT 7 اینچی IPS,پنل لمسی TFT PCAP |
||

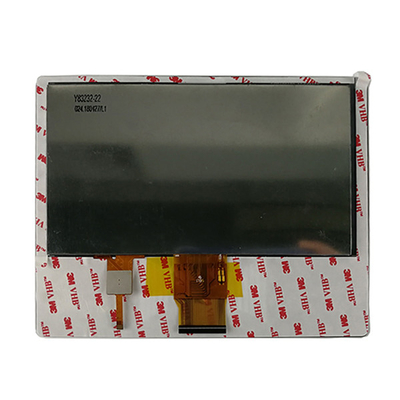

ماژول لمسی LCD 7 اینچ TFT IPS زاویه مشاهده کامل 1024x600 نقطه با رابط RGB با PCAP

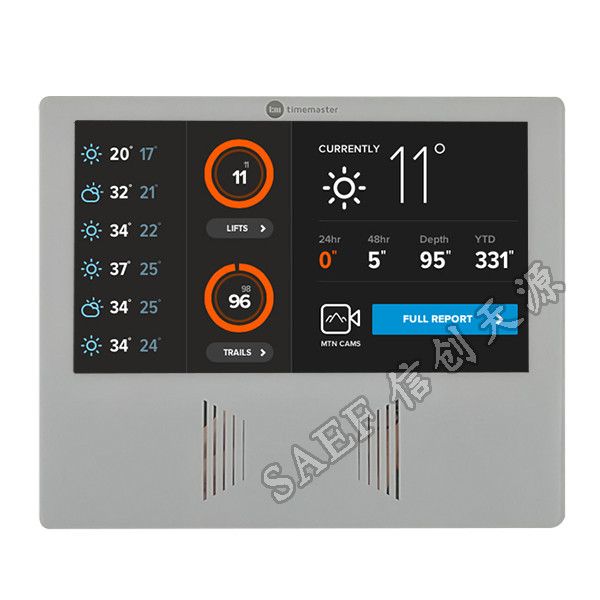

تکنولوژی SAEF SF-TC700B-8619A-CT3/CT4 یک صفحه نمایش LCD TFT با زاویه کامل تماشای 7 اینچی IPS با وضوح QVGA 1024x600 پیکسل است.هر دو رنگ سیاه و سفید شیشه پوشش رنگ در دسترس است.

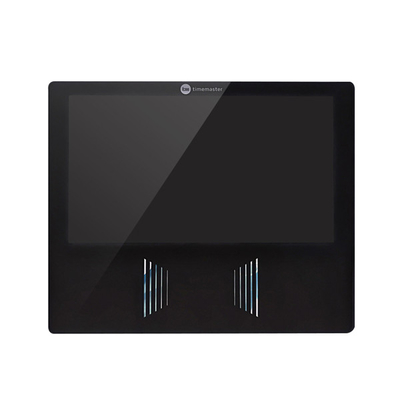

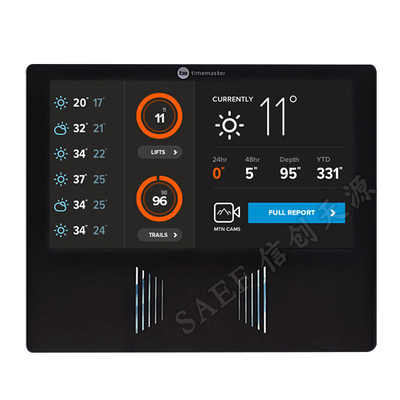

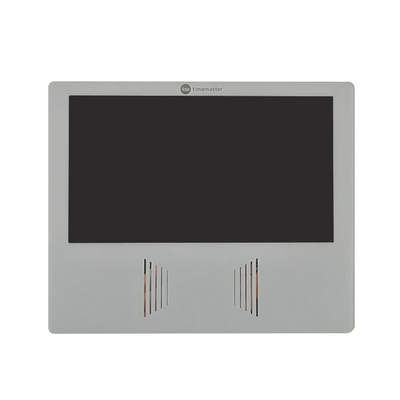

این ماژول LCD دارای ابعاد 182.5*151*5.38 میلی متری و اندازه AA 154.21x85.92 میلی متری است. این LCD TFT 7 اینچ با PCAP ((Capacitive Touch Screen) است. SF-TC700B-8619A-CT3 با شیشه پوشش سفید است.و SF-TC700B-8619A-CT4 با شیشه پوشش سیاه است. رابط LCM با رابط RGB ، 50 پین است. رابط CTP I2C است. SF-TC700B-8619A-CT3 / CT4 با روشنایی سطح 320cd / m2 (نیت) است.این ماژول صفحه نمایش LCD می تواند در دمای 20°C تا 70°C کار کند..
| کلمات کلیدی: | ماژول لمسی LCD 7 اینچی TFT | صفحه لمسی: | PCAP ((کاپیسیتیو تاچ اسکرین) |
|---|---|---|---|
| قطعنامه: | 1024x600 | ابعاد شیشه پوشش: | اختیاری برای سفارشی سازی |
| رابط LCM: | رابط RGB | نورپردازی سطح: | 200 Cd/m2 |
| طول عمر LED: | 40،000 ساعت | پین: | پنجاه شماره ی PIN |
| جهت مشاهده: | آزاد ((80/80/80/80) | رابط CTP: | I2C |
| دمای عملیاتی: | 20°C تا +70°C | انطباق | مطابقت با REACH و RoHS |
ماژول لمسی 7 اینچی TFT LCD
رابط CTP
پين1، GND
پين2، SDA 1.8 ولت
پين 3، اس سي ال 1.8 ولت
پین 4، VCC 2.8V
پین 5، اینت 1.8 ولت
پين 6، RST 1.8V
| شماره رمزي | نماد | تعریف |
| 1 | LED+ | قدرت برای روشنایی LED (آنود) |
| 2 | LED+ | قدرت برای روشنایی LED (آنود) |
| 3 | LED- | قدرت برای روشنایی LED (کاتد) |
| 4 | LED- | قدرت برای روشنایی LED (کاتد) |
| 5 | GND | زمین ((0V) |
| 6 | VCOM | یک ولتاژ تغذیه به الکترود مشترک پانل TFT |
| 7 | DVDD | قدرت برای مدار دیجیتال و آنالوگ |
| 8 | حالت | حالت DE/SYNC انتخاب شود. MODE=0:SYNC Mode; MODE=1:DE Mode. |
| 9 | DE | ورودی داده فعال برای حالت TTL. |
| 10 | VS | ورودی همگام سازی عمودی |
| 11 | HS | ورودی همگام سازی افقی |
| 12 تا 19 | B7~B0 | داده های آبی |
| 20 تا 27 | G7~G0 | داده های سبز |
| 28 تا 35 | R7~R0 | داده های قرمز |
| 36 | GND | زمین ((0V) |
| 37 | DCLK | ورودی ساعت RGB موازی |
| 38 | GND | زمین ((0V) |
| 39 | L/R | انتخاب چپ / راست |
| 40 | U/D | تنظیمات اسکن پورت درایور بالا / پایین |
| 41 | VGH | دروازه ON ولتاژ |
| 42 | VGL | ولتاژ دروازه OFF |
| 43 | AVDD | قدرت برای مدار آنالوگ |
| 44 | تنظیم مجدد | رزرو جهانی |
| 45 | NC | هيچ ارتباطي وجود نداره |
| 46 | VCOM | یک ولتاژ تغذیه به الکترود مشترک پانل TFT |
| 47 | DITHB | عملکرد خنک کننده فعال/ غیرفعال شود. |
| 48 | GND | زمین ((0V) |
| 49 | NC | هيچ ارتباطي وجود نداره |
| 50 | NC | هيچ ارتباطي وجود نداره |
| ماده | نماد | MIN | TYP | مکس | واحد | تست
شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | 9.3 | 9.6 | 9.9 | V | اگر=160 mA | ️ |
| جریان عرضه | اگه | ️ | 160 | ️ | mA | ️ | ️ |
| ولتاژ معکوس | Vr | ️ | ️ | 5 | V | ️ | |
| از بین رفتن قدرت | Pd | ️ | 1536 | ️ | mW | ️ | |
| شدت نور برای LCM |
️ |
300 | 320 | 350 | Cd/m2 | اگر=160mA | ️ |
| یکسانی برای LCM | ️ | 80 | ️ | ️ | % | اگر=160 mA | ️ |
| رنگ روشنایی | سفید | ||||||
| ماده | شرایط | زمان (ساعت) | ارزیابی |
| دمای بالا | ۸۰ درجه سانتیگراد | 120 |
هیچ ناهنجاری در توابع و ظاهر |
| دمای بالا | ۷۰ درجه سانتیگراد | 120 | |
| دمای پایین | -30 درجه سانتیگراد | 120 | |
| دمای پایین | -20 درجه سانتیگراد | 120 | |
| رطوبت | 60°C/ 90%RH | 120 | |
| دمای شوک حرارتی چرخه | -20°C ¬ 25°C ®70°C
(0.5 ساعت ¬ 5 دقیقه ® 0.5 ساعت) |
10 چرخه |
