جزئیات محصول:
|
| محصول: | 1صفحه نمایش LCD TFT 22 اینچی | صفحه لمسی: | بدون صفحه لمسی ((قابل سفارشی کردن) |
|---|---|---|---|
| قطعنامه: | 240x204 | جهت مشاهده: | زاویه دید کامل IPS (80/80/80/80) |
| آی سی درایور: | ST7789V | شماره پین: | چهارده پین |
| ارتباط: | نوع اتصال FPC | درخشندگی سطحی: | 300 cd/m2 (نیت) |
| رابط: | SPI | طول عمر LED: | 40000 ساعت |
| برجسته کردن: | صفحه نمایش LCD دایره ای IPS,صفحه نمایش LCD دایره ای 240x204,صفحه نمایش LCD گرد OEM |
||
SF-TC122B-8807A1-N مشخصات 2023-09-10.pdf
1.22 اینچ دور دایره ای صفحه نمایش LCD TFT 240x204 نقاط IPS زاویه مشاهده کامل معرفی محصول
فناوری SAEF SF-TC122B-8807A1-N یک صفحه نمایش LCD TFT IPS با وضوح 240x204 پیکسل است.
جزئیات سریع محصول:
1اندازه LCD: 1.22 ′′ TFT
2رزولوشن: 240x204
3زاويه ديدن: همه
4ابعاد طرح: 33.66x33.02x1.5 میلی متر
5IC راننده LCD: ST7789V
6نوع رابط LCD: SPI
7دمای بالا: -20°C تا +70°C؛ Tst -30°C تا +80°C
8. پنل لمسی: بدون صفحه لمسی ((قابل سفارشی سازی)
| محصول: | 1صفحه نمایش LCD TFT 22 اینچی | صفحه لمسی: | بدون صفحه لمسی ((قابل سفارشی کردن) |
|---|---|---|---|
| قطعنامه: | 240x204 | جهت مشاهده: | IPS زاویه دید کامل ((80/80/80/80) |
| آي سي راننده: | ST7789V | شماره پین: | 14 پین |
| اتصال: | نوع کانکتور FPC | نورپردازی سطح: | 300 Cd/m2 (نیت) |
| رابط: | SPI | طول عمر LED: | 40،000 ساعت |
1.22 اینچ دور دایره ای صفحه نمایش LCD TFT 240x204 نقطه IPS طراحی محصول
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | LEDK2 | اوه | کاتود LED |
| 2 | LEDK1 | اوه | کاتود LED |
| 3 | LEDA | اوه | آنود LED |
| 4 | GND | من | زمین |
| 5 | FMARK | من | اثر پاره کردن پین خروجی برای همگام سازی MCU به نوشتن فریم، فعال شده توسط فرمان S / W. |
| 6 | SDI | من | نشان دادن سیگنال ورودی داده |
| 7 | SCLK | من | در رابط سریال، این به عنوان SCL استفاده می شود. |
| 8 | RS | من | سیگنال را انتخاب کنید |
| 9 | CS | من | پین ورودی برای سیگنال انتخاب تراشه |
| 10 | تنظیم مجدد | من | سیگنال ورودی LCM Reset |
| 11 | IOVCC | من | منبع برق 2.8V/1.8V ولتاژ |
| 12 | VCC | من | منبع برق 2.8V ولتاژ |
| 13 | GND | من | زمین |
| 14 | GND | من | زمین |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 3.۰-۳6 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های DC (VDD=3.3V,Ta=25°C)
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 3.0 | 3.3 | 3.6 | V | - |
| جریان عرضه | IDD | - | TBD | - | mA | VDD=3.3V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| جریان خروجی ورودی | IIL | - | TBD | - | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | - | 3.2 | V | اگر=40mA | - | |
| جریان عرضه | اگه | - | 40 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | 128 | - | mW | - | |
| شدت نور برای LCM |
- |
- | 150 | - | Cd/m2 | اگر=40mA | - |
| یکسانی برای LCM | - | 70 | 75 | - | % | اگر=40mA | - |
| رنگ روشنایی | سفید | ||||||

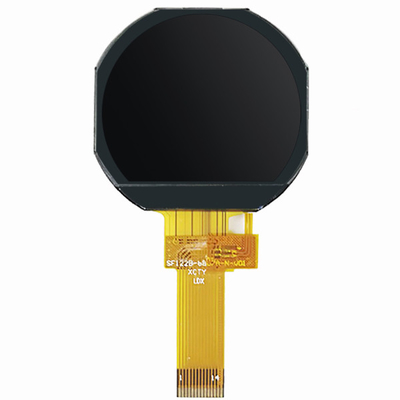

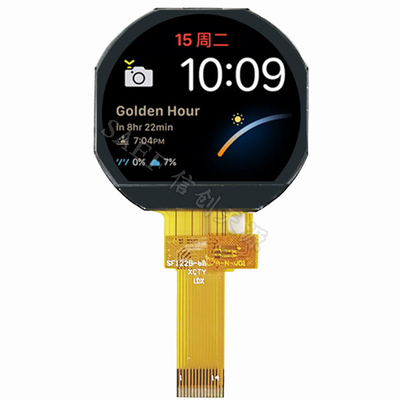

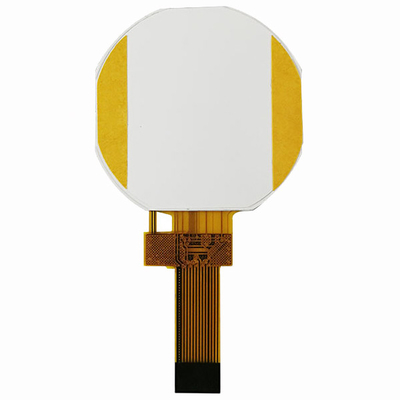

1.22 اینچ دور دایره ای صفحه نمایش LCD TFT 240x204 نقطه تصویر محصول IPS
تاسیسات کارخانه و گواهینامه ها
