جزئیات محصول:
|
Display Type: | TN/Transmissive Positive | Viewing Direction: | 6:00 o'clock |
---|---|---|---|
Operating Voltage: | 4.8V–5.2V (Typ. 5.0V) | Operating Temp.: | -30°C to +80°C |
Storage Temp.: | -40°C to +90°C | Duty/Bias: | 1/4 Duty, 1/3 Bias |
Size: | ~7 inch | Contrast Ratio: | Min. 2:1 (Typ. 5:1) |
Response Time: | Rise ≤100ms / Fall ≤150ms | Current Consumption: | Typ. 3.0μA |
Customization: | Fully Customizable Segments/Graphics | MOQ: | Sample Support & Volume Production |
Lifespan: | 50,000 hours | Compliance: | RoHS/REACH |
راه حل های LCD سفارشی پشتیبانی شده توسط مهندسان برای محیط های خشن

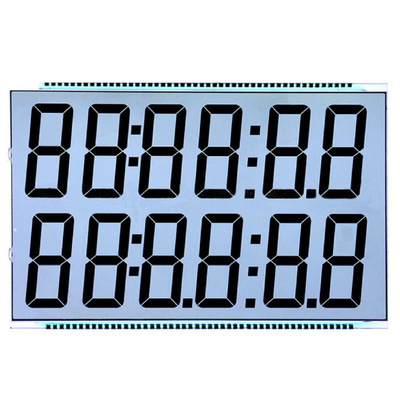

JY7248TP-FM یک صفحه نمایش LCD 7.0 اینچی TN است که برای قابلیت اطمینان در کاربردهای صنعتی، خودرو و پزشکی طراحی شده است.با طیف گسترده ای از دماهای عملیاتی (-30°C تا +80°C) و مصرف انرژی بسیار کم (3μA معمولی)، عملکرد ثابت در شرایط شدید که در آن نمایشگرهای استاندارد شکست می خورند را ارائه می دهد.
ویژگی های کلیدی
دید بالا: جهت مشاهده ساعت 6:00 قابلیت خواندن در پانل های عمودی را بهینه می کند.
طراحی قوی: از شوک حرارتی (-40 °C تا +90 °C ذخیره سازی) و رطوبت (48hrs @ 60 °C / 90% RH آزمایش شده) جلوگیری می کند.
انرژی کارآمد: ایده آل برای دستگاه های باتری با مصرف جریان معمولی 3μA است.
نمونه سازی سریع: بخش ها، آیکون ها و طرح های FPC کاملاً قابل سفارشی سازی
سفارشی سازی
هر JY7248TP-FM مطابق با مشخصات شما ساخته شده:
همکاری طراحی: طرح رقم / مفهوم آیکون خود را برای تجزیه و تحلیل DFM ارسال کنید.
اعتبارپذیری نمونه اولیه: آزمایش نمونه ها در شرایط واقعی.
تولید انبوه: تولید گواهینامه ایزو با تضمین طول عمر 50،000 ساعت.
امروز از شما پیشنهاد LCD سفارشی بگیریدبرای بررسی فنی رایگان، طرح خود را به cologne_ke@saef.com.cn بفرستید. حمل و نقل جهانی از تاسیسات گواهینامه ایزو 9001: 2015.
حداکثر امتیاز مطلق
نه | ماده | رتبه بندی | واحد | شرایط |
1 |
حداکثر ولتاژ اعمال شده AC |
10 | V | 1 ساعت |
2 |
ولتاژ محدود DC |
30 | م.و. | 100 ساعت |
3 |
محدوده دمای عملیاتی |
-30+80 | °C |
هیچ رطوبتی وجود ندارد |
4 |
محدوده دمای ذخیره سازی |
-40+90 | °C |
هیچ رطوبتی وجود ندارد |
ویژگی های الکترو نوری
نه |
ماده |
نماد |
TEMP ((°C) |
رتبه بندی |
واحد |
||||
دقیقه |
نوع |
مکس |
|||||||
1 |
ولتاژ کار |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | ||
2 |
زمان پاسخ |
وقت بلند شدن |
Tr | 25 | 100 | ms | |||
زمان پاییز |
Tf | 25 | 150 | ||||||
3 |
فرکانس کار |
fF | 25 | 75 | هرتز | ||||
4 |
نرخ کنتراست |
Cr | 25 | 2 | 5 | ||||
5 |
جهت مشاهده |
6ساعت 9 | |||||||
6 |
زاویه دید Cr≥2 |
12H =90° | θup | 25 | 15 | درجه | |||
6H f = 270° | θ به پایین | 40 | |||||||
3H f =0° | √ چپ | 30 | |||||||
9H f =180° | right | 30 | |||||||
7 |
مصرف فعلی |
هست | 25 | 3.0 | μA |
