جزئیات محصول:
|
| محصول: | 1.12 اینچ ماژول صفحه نمایش OLED | تعداد پیکسل ها: | 128x128 نقطه |
|---|---|---|---|
| آی سی درایور: | SH1107 یا معادل آن | حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | مونو سفید | وظیفه رانندگی: | ۱/ ۱۲۸ |
| اندازه پنل: | 27 × 30.1 × 1.25 (میلی متر) | منطقه فعال: | 20.14 x 20.14 (ملی متر) |
| Pixel Pitch: | 0.1575 x 0.1575 ((ملی متر) | اندازه پیکسل: | 0.1375 x 0.1375 (mm) |
| جهت مشاهده: | همه زاویه های دید | رابط: | 8-bit 68XX/80XX موازی، 4-wire SPI، I2C |
| ارتباط: | ZIF | شماره پین: | 20 پین |
| طول عمر: | 50000 ساعت @60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول صفحه نمایش OLED 128x128 نقطه,1.12 اینچ ماژول صفحه نمایش OLED,صفحه نمایش گرافیکی SPI I2C OLED,1.12 Inch OLED Display Module,SPI I2C Graphic OLED Display |
||
40mm ZIF FPC 1.12 اینچ OLED Display معرفی محصول
نگاهی سریع به محصول
توضیحات
SFOS112XZ-128128PAN OLED Display Module یک صفحه نمایش گرافیکی COG با وضوح 128x128 است که قطر آن 1.12 اینچ است.مدل OLED به عنوان درجه صنعتی طراحی شده است که دارای مزیت قیمت رقابتی است. ماژول با SH1107 IC ساخته شده است؛ از 8-bit 68XX/80XX Parallel، 4-wire SPI، رابط I2C پشتیبانی می کند. ولتاژ تغذیه برای منطق 2.8V است، ولتاژ تغذیه برای نمایش 12V است،جریان عملیاتی برای VDD 55μA است، ماژول نمایش SFOS112XZ-128128PAN OEL می تواند در دمای -40 °C تا +70 °C کار کند؛ دمای ذخیره سازی آن از -40 °C تا +80 °C است.
صفحه نمایش 40mm ZIF FPC 1.12 اینچ OLED
تعریف پین
|
پین شماره |
نماد | I/O | عملکرد | |||
| منبع برق | ||||||
| 1 | VPP | P |
منبع برق برای پنل OEL این مثبت ترین ولتاژ برق در تراشه باید از خارج تامین شود |
|||
| 3 | VDD | P |
منبع برق برای منطق اين يه فلش ولتاژيه بايد به يه منبع خارجي وصل بشه |
|||
| 20 | GND | P |
زمینه سیستم OEL این یک پین زمین است. همچنین به عنوان مرجع برای پین های منطقی، ولتاژ های رانندگی OEL و مدارهای آنالوگ عمل می کند. باید به زمین خارجی متصل شود. |
|||
| راننده | ||||||
| 6 | IREF | من |
مرجع فعلی برای تنظیم روشناییent این پین پین مرجع جریان بخش است. یک مقاومت باید بین این پین و VSS متصل شود. جریان را به حداکثر 12.5μA تنظیم کنید. |
|||
| 2 | VCOMH | اوه |
ولتاژ خروجی بالا سطح سیگنال COM این پین پین ورودی برای ولتاژ خروجی سطح بالا برای سیگنال های COM است. خازن باید بین این پین و VSS متصل شود. |
|||
| رابط | ||||||
|
4,5 |
BS1 BS2 |
من |
پروتکل ارتباط این پین ها ورودی انتخاب رابط MCU هستند. |
به جدول زیر مراجعه کنید: | ||
| IM1 | IM2 | |||||
| 8-bit 68XX موازی | 0 | 1 | ||||
| 8-bit 80XX موازی | 1 | 1 | ||||
| SPI چهار سیم | 0 | 0 | ||||
| I2C | 1 | 0 | ||||
| 8 | RES# | من |
تنظیم مجدد قدرت برای کنترل کننده و راننده این پین ورودی سیگنال ریست است. هنگامی که پین پایین است، ابتدای تراشه اجرا می شود. این پین را بالا نگه دارید. |
|||
| 7 | CS# | من |
انتخاب تراشه این پین ورودی انتخاب تراشه است. تراشه فقط برای ارتباطات MCU فعال است وقتی که CS# پایین کشیده شود. |
|||
|
9 |
A0 |
من |
کنترل داده ها / دستورات این پین پین کنترل داده / فرمان است. هنگامی که پین بالا کشیده می شود، ورودی در D7 ~ D0 به عنوان داده های نمایش تفسیر می شود. هنگامی که پین پایین کشیده می شود،ورودی در D7 ~ D0 به ثبت فرمان منتقل می شود. هنگامی که پین بالا کشیده می شود و حالت رابط سریال انتخاب می شود، داده ها در SI به عنوان داده ها تفسیر می شوند. در حالت I2C، این پین به عنوان SA0 برای انتخاب آدرس برده عمل می کند. برای رابطه دقیق با سیگنال های رابط MCU، لطفاً به نمودار ویژگی های زمان بندی مراجعه کنید. |
|||
|
10 |
WR# |
من |
این یک صفحه ورودی رابط MPU است. هنگامی که به یک MPU 8080 متصل می شود، این فعال است کم. این پد به 8080 MPU WR متصل می شود سیگنال. سیگنال ها در اتوبوس داده در لبه رو به بالا از سیگنال WR گیر می کنند. هنگامی که به یک MPU سری 6800 متصل می شوند: این ترمینال ورودی سیگنال کنترل خواندن / نوشتن است. هنگامی که R/W = H: خواندن. هنگامی که R/W = L: نوشتن. |
|||
|
11 |
E/RD# |
من |
این یک صفحه ورودی رابط MPU است. هنگامی که به یک سری 8080 MPU متصل، آن را فعال کم است. این پد به سیگنال RD متصل است از سری 8080 MPU، و اتوبوس داده در حالت خروجی است زمانی که این سیگنال L باشد. هنگامی که به یک سری 6800 MPU متصل می شود، این فعال است بالا. این به عنوان یک ورودی ساعت فعال استفاده می شود از سری 6800 MPU |
|||
|
12 تا 19 |
D0~D7 |
I/O |
Seriiall Data Input/Output و ساعت هنگامی که حالت سریال انتخاب می شود، D1 ورودی داده های سریال SI و D0 ورودی ساعت سریال SCL خواهد بود. هنگامی که حالت I2C انتخاب شده است، D1 ورودی داده های سریالی SDA و D0 ورودی ساعت سریالی SCL است. |
|||
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد | یادداشت ها |
| ولتاژ تغذیه برای منطق | VDD | -0.3 | 3.6 | V | 1، 2 |
| ولتاژ تغذیه برای نمایش | VPP | 7 | 16.5 | V | 1، 2 |
| دمای کار | TOP | -40 | 70 | .C | |
| دمای ذخیره سازی | TSTG | -40 | 85 | .C | 3 |
| زمان عمر (100 cd/m2) | 10,000 | - | ساعت | 4 |
توجه: تمام ولتاژ های فوق بر اساس VSS = 0V
توجه: هنگامی که این ماژول بیش از حداکثر امتیازات مطلق بالا استفاده می شود، ممکن است شکستگی دائمی ماژول رخ دهد. همچنین برای عملیات عادی،استفاده از این ماژول در شرایط طبق بخش 3 مطلوب است.اگر این ماژول فراتر از این شرایط استفاده شود، ممکن است خرابی ماژول رخ دهد و قابلیت اطمینان ماژول وخیم شود.
توجه: محدوده ی دمای تعریف شده شامل قطبگیر نمی شود.
دمای قطب کش باید 80 درجه سانتیگراد باشه.
توجه: پایان عمر به عنوان 50 درصد از روشنایی اولیه مشخص شده است. میانگین عمر کار در دمای اتاق با سرعت در شرایط دمای بالا تخمین زده می شود..
ویژگی های نوری
|
ویژگی ها |
نماد | شرایط | دقیقه | نوع | مکس | واحد |
|
روشنایی (VPP از خارج تامین می شود) |
lbr |
یادداشت 4 |
100 |
140 |
- |
cd/m2 |
| C.I.E. (سفيد) | (x) (y) | ۱۹۳۱ | 0.250.27 | 0.۲۹۰31 | 0.۳۳۰35 | |
| کنتراست اتاق تاریک | CR | - | >10000:1 | - | ||
| زاویه دید | - | آزاد | - | درجه |
ویژگی های DC
|
ویژگی ها |
نماد | شرایط | دقیقه | نوع | مکس | واحد |
| ولتاژ تغذیه برای منطق | VDD | 1.65 | 2.8 | 3.5 | V | |
|
ولتاژ تغذیه برای نمایش |
VPP |
یادداشت 5 |
11.5 |
12.0 |
12.5 |
V |
|
ورودی سطح بالا |
HIV |
IOUT = 100μA، 3.3MHz |
0.8×VDD |
- |
VDD |
V |
| ورودی سطح پایین | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDD | V |
| تولید سطح بالا | VOH | IOUT = 100μA، 3.3MHz | 0.8×VDD | - | VDD | V |
| خروجی سطح پایین | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDD | V |
| جریان عملیاتی برای VCI | IDD | - | 55 | 100 | μA | |
| جریان عملیاتی برای VPP | IPP | یادداشت 6 | - | 25 | 32 | mA |
|
جریان حالت خواب برای VDD |
IDD، SLEEP |
- |
0.1 |
5 |
μA |
|
|
حالت خواب فعلی برای VPP |
IPP، SLEEP | - | 0.5 | 5 | μA |
توجه 5 و 6: روشنایی (Lbr) و ولتاژ عرضه برای نمایش (VPP) مشمول تغییر ویژگی های پانل و درخواست مشتری است.
توجه: VDD = 2.8V، VPP = 12.0V، 100% منطقه نمایش روشن شود.

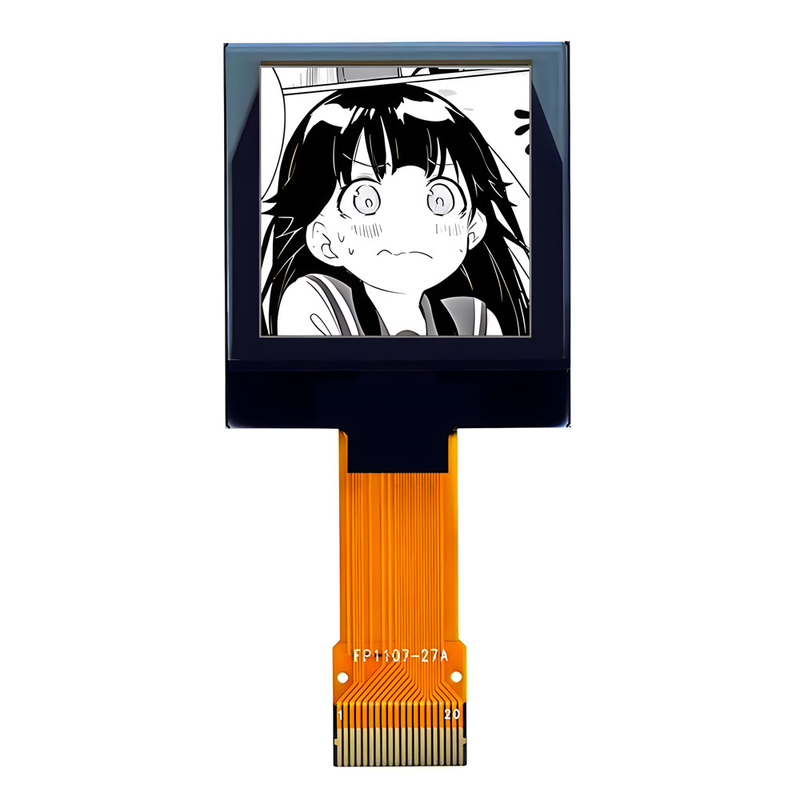

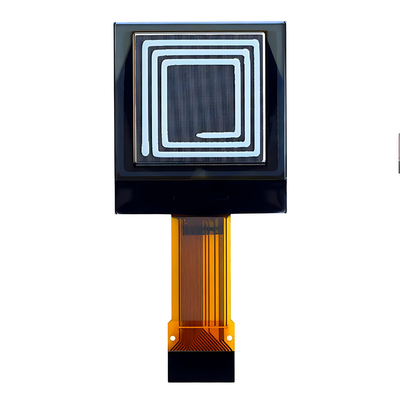

تصویر محصول نمایشگر OLED 40mm ZIF FPC 1.12 اینچ
